دراسة حالة مشروع منشأة الحيوانات المختبرية للأكاديمية الصينية للعلوم في شنغهاي: مظروف الغرف النظيفة وواجهات التحكم البيئي

دراسة حالة المشروع | منشأة الحيوانات المختبرية

دراسة حالة مشروع منشأة الحيوانات المختبرية للأكاديمية الصينية للعلوم في شنغهاي: مظروف الغرف النظيفة وواجهات التحكم البيئي

حالة مشروع Wonclean لمرفق حيوانات مختبر الأكاديمية الصينية للعلوم في شنغهاي، مع التركيز على لوحات جدار الغرف النظيفة وأبواب الغرف النظيفة والممرات المسيطر عليها وواجهات المعدات والمراقبة البيئية المرئية.

نظام جدار غرفة نظيفة لوحات الغرف النظيفة أبواب الغرف النظيفة مربع مرور

مرافق الحيوانات المختبرية ليست غرف نظيفة عادية. ويجب أن تدعم رفاه الحيوانات، وموثوقية البحوث، وسلامة المشغل، وتدفق الموظفين المسيطر عليهم، ونقل المواد المسيطر عليهم، والصرف الصحي اليومي. في مشروع منشأة الحيوانات التابع للأكاديمية الصينية للعلوم في شنغهاي، تم التعامل مع مظروف الغرف النظيفة كنظام هندسي متكامل بدلاً من مجموعة من الألواح والأبواب المعزولة.

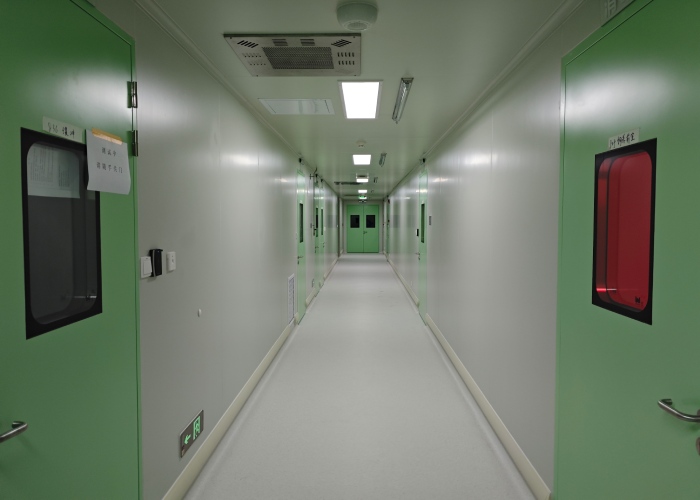

أكاديمية العلوم الصينية في شنغهاي مرفق الحيوانات المختبرية ممر نظيف مع لوحات جدار غرفة نظيفة أبواب ونوافذ الرؤية
صورة المشروع. ممر مرافق الحيوانات المسيطر عليه مع لوحات جدار الغرف النظيفة وأبواب الغرف النظيفة ونوافذ المشاهدة وشبكة الهواء العائدة وواجهات خدمة السقف.

لقطة مشروع

حزمة مرافق الحيوانات متعددة التخصصات

يحدد مجلد المشروع المراجع مشروع الأكاديمية الصينية للعلوم في شنغهاي مع رسومات غرف الحيوانات المختبرية ، ووثائق غرف الحيوانات في المبنى الجنوبي 2 ، وبيانات تصنيع لوحات الجدران ، وبيانات باب الغرف النظيفة وحزمة CAD أوسع تغطي الهندسة المعمارية والعمليات والكهرباء والطاقة / تكييف الهواء وإمدادات المياه والصرف والحماية من الحرائق وأنظمة المعلومات / BA

تأكيد حقائق المشروع من الملفات المحلية المراجعة وصور الموقع.
البند تفاصيل مؤكدة القيمة الهندسية
نوع المشروع منشأة الحيوانات المختبرية / مشروع غرفة الحيوانات في شنغهاي. يتطلب غرف قابلة للتنظيف، والوصول المسيطر عليه، والمرافق المنسقة والمراقبة البيئية.
مساحة البناء في ملفات المشروع المبنى الجنوبي 2 رسومات غرفة الحيوانات؛ 7F-9F وثائق لوحة الجدار المتعلقة بغرفة الحيوانات. يظهر نطاق مشروع متعدد الطوابق بدلا من غرفة معزولة واحدة.
نظام الجدار لوحات تنقية يدوية مصنوعة 50 مم مع ورقة فولاذية رمادية أبيضة مخصصة 0.5 + 0.5 مم ملاحظة في جدول اللوحة المراجعة. يدعم الجدران القابلة للتنظيف ، وأحجام الألواح المنسقة والتركيب القابل للتكرار في مناطق الحيوانات الخاضعة للسيطرة.
مراقبة الوصول أبواب الغرف النظيفة ونوافذ المراقبة وواجهات الدخول الهوائية / الموظفين وجداول الأبواب موجودة في ملفات المشروع أو صور الموقع. يساعد على فصل الممرات النظيفة والغرف ومساحات الدعم ومسارات النقل.
رصد البيئة تظهر صورة الموقع حقول المراقبة الحية لفارق الضغط وتغيرات الهواء وتدفق الهواء الإمداد / العادم ودرجة الحرارة والرطوبة. يدعم الرؤية التشغيلية لحالة الغرفة وتوازن تكييف الهواء والتبريد.

مظروف غرفة نظيفة

لماذا تحتاج منشآت الحيوانات إلى أكثر من جدران ناعمة

يجب أن تتحمل لوحات الجدران في غرف الحيوانات المسح المتكرر والتطهير والتأثير من عربات ومعدات القفص والحركة المتكررة في الأبواب والزوايا. الجدول الزمني للوحة المراجعة لهذا المشروع يدرج لوحات التنقية اليدوية المصنوعة 50 مم مع بناء ورق فولاذي ملون 0.5 + 0.5 مم. النقطة الهندسية المهمة ليست سمك اللوحة وحدها. هو كيف تتصل الألواح بالأبواب والأرضيات والسقوف وشبكات الهواء واختراقات الخدمة.

بالنسبة لمرفق الحيوانات المختبرية، فإن قابلية التنظيف والصيانة تحمي ظروف البحث. يجب أن يقلل نظام الجدار من الحواف والحواف الممتصة المكشوفة والفجوات غير المضبوطة. وينبغي تخطيط الزوايا والزوايا ونوافذ المراقبة وإطارات الأبواب معًا ، لأن هذه الواجهات تصبح أول أماكن يتم اختبار جودة التنظيف وسلامة الغرفة.

يتبع هذا المشروع نفس المنطق الذي يستخدمه Wonclean لمشاريع الغرف النظيفة المسيطرة عليها: تنسيق المظروف قبل التثبيت بحيث لا تحتاج الفرق الميدانية إلى الارتجال حول معدات الغرف أو المحطات الجوية أو نقاط مراقبة الوصول.

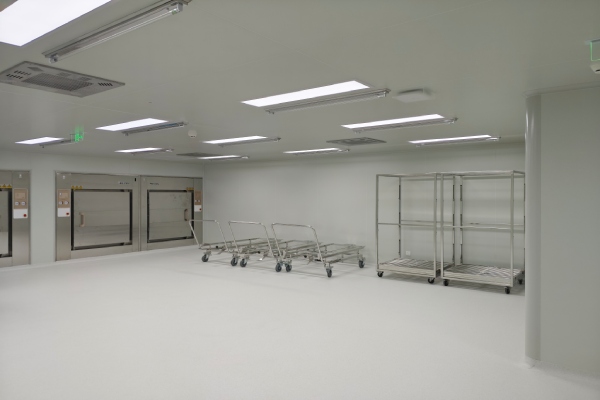

غرفة الحيوانات المختبرية الداخلية مع لوحات سقف غرفة نظيفة إضاءة منافذ الهواء وعربات نقل الفولاذ المقاوم للصدأ
صورة المشروع. مساحة دعم غرفة الحيوانات تظهر أسطح الجدران والسقف القابلة للتنظيف والإضاءة ومنافذ الهواء وعربات نقل الفولاذ المقاوم للصدأ.

التحكم في التدفق

مسارات منفصلة للموظفين والحيوانات والمواد والنفايات

إن دليل رعاية واستخدام حيوانات المختبرات يؤكد أن بيئة المرفق يجب أن تدعم رعاية الحيوانات والصرف الصحي والتشغيل المناسب. من وجهة نظر هندسية، يعني هذا أن تصميم الغرف وطرق النقل ومواقع الأبواب يجب أن تتطابق مع طريقة تحرك الحيوانات والقفصات وملابس الفراش والأغذية والمواد النظيفة والنفايات عبر المنشأة.

دور وونكلين في مشروع مثل هذا هو جعل مظروف الغرف النظيفة تعمل مع هذا التدفق. تساعد أبواب الغرف النظيفة ونوافذ المراقبة الموظفين على الإشراف على الغرف دون دخول غير ضروري. تساعد صناديق المرور أو واجهات النقل على نقل المواد دون تحويل كل مدخل غرفة إلى نقطة حركة المرور. يمكن أن تساعد واجهات دش الهواء ودخول الموظفين في التحكم في نقل الجسيمات حيث يتطلب تقييم مخاطر المشروع ذلك.

تظهر صور المشروع ممرات مسيطرة بأبواب الغرف ونوافذ المشاهدة وواجهات الجو. وينبغي تفسير هذه العناصر كجزء من استراتيجية مراقبة الطرق، وليس كديكور.

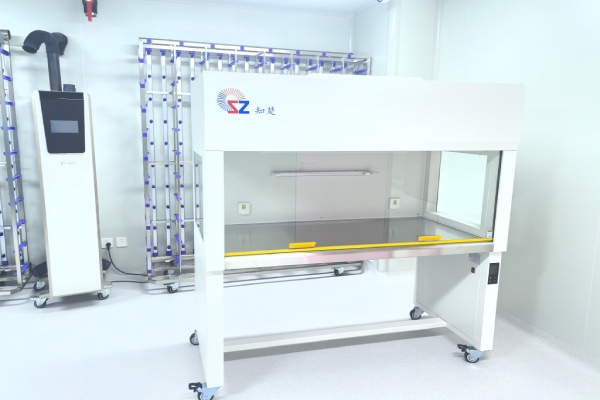

تعقيم الحيوانات المختبرية ومنطقة دعم النقل مع لوحات الغرف النظيفة ومعدات الفولاذ المقاوم للصدأ
صورة المشروع. منطقة دعم مع لوحات الغرف النظيفة والمعدات المتعلقة بالنقل لتدفقات العمل لمعالجة المواد والقفص.

تكييف الهواء والمراقبة

تعتمد غرف الحيوانات على الضغط المرئي وتدفق الهواء ودرجة الحرارة والرطوبة

بالنسبة لمرافق الحيوانات ، فإن التكييف الهوائي ليس فقط نظام راحة. يدعم علاقات الضغط والتحكم في الرائحة واستقرار درجة الحرارة واستقرار الرطوبة والفصل بين المناطق الوظيفية. تظهر صور المشروع لوحة مراقبة بيئية مع حقول اختلاف الضغط وتغيرات الهواء وتدفق الهواء الإمداد وتدفق الهواء العادم ودرجة الحرارة والرطوبة.

قيم الشاشة المعروضة هي قراءات صور الموقع وليست مواصفات عالمية. الدرس الهندسي أكثر أهمية: يجب أن تجعل مرافق الحيوانات معايير الغرفة الحرجة مرئية للمشغلين حتى يمكن الكشف عن ظروف الضغط أو تدفق الهواء غير الطبيعية بسرعة.

ISO 14644-4 هو ذي صلة حيث يشمل المشروع تصميم على غرار غرفة نظيفة والبناء ومنطق بدء التشغيل. يجب أن يستند القبول النهائي إلى URS المالك والرمز المحلي ومتطلبات الحيوانات المختبرية وسجلات التشغيل.

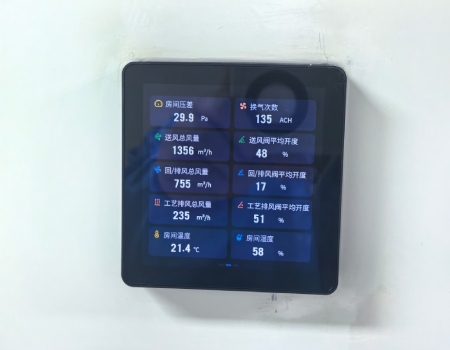

لوحة مراقبة البيئة في منشأة الحيوانات المختبرية تبين تغيرات في درجة حرارة ورطوبة تدفق الهواء
صورة المشروع. شاشة مراقبة البيئة تظهر ضغط الغرفة، ACH، تدفق الهواء الإمداد / العادم، حقول درجة الحرارة والرطوبة.

منطق التسليم

لوحة وتسليم الباب يجب أن تتبع حزمة الرسم

وتشمل مجموعة ملفات المشروع رسومات مخصصة لغرف الحيوانات وجداول لوحات الجدران ووثائق أبواب الغرف النظيفة. وهذا التنسيق ضروري لأن غرف مرافق الحيوانات غالبا ما تجمع بين العديد من الواجهات في منطقة صغيرة: أبواب الغرف النظيفة ونوافذ المراقبة ومحطات السقف والإضاءة وشبكات العودة ذات الجدران المنخفضة والعربات ومعدات التعقيم وأجهزة مراقبة الغرف.

لا يمكن معالجة نظام لوحة بشكل منفصل عن جدول الباب أو خطة HVAC. إذا تم تحويل شبكة العودة أو أرجحة الباب أو صندوق المرور أو جهاز المراقبة أثناء التثبيت ، فقد تتأثر علاقات الوصول إلى التنظيف والضغط.

وبالتالي فإن قيمة مشروع Wonclean هي تقديم حزمة جدار وباب غرفة نظيفة يمكن التحقق منها مقارنة بالرسومات قبل تركيب الموقع. بالنسبة لغرف الحيوانات المختبرية ، يقلل هذا من خطر قطع الميدان والمفاصل المكشوفة والختم غير المتسق.

التحقق من الحقائق التقنية

ما تؤكده دراسة الحالة

  • يحدد مجلد المشروع منشأة الحيوانات المختبرية / مشروع غرفة الحيوانات في الأكاديمية الصينية للعلوم في شنغهاي.
  • تتضمن حزمة الرسم ملفات CAD المتعلقة بغرفة الحيوانات في المبنى الجنوبي 2 ، بما في ذلك أبعاد غرفة الحيوانات ومراجع رسم غرفة الحيوانات في المبنى الجنوبي 2 7F-9F.
  • يحدد جدول لوحات الجدار المراجعة لوحات تنقية يدوية مصنوعة يدوياً 50 مم مع بناء ورق فولاذي أبيض رمادي مخصص 0.5 + 0.5 مم.
  • باب الغرفة النظيفة والباب النظيف المعتمد على الحريق ووثائق تصنيع / تسوية الألواح موجودة في مجلد المشروع ، ولكن هذه المقالة لا تنشر كميات سرية أو قيم عقد.
  • يتم التعامل مع قيم المراقبة البيئية المرئية في صورة الموقع على أنها قراءات تشغيل مصورة ، وليست معايير تصميم عالمية.
  • لا تدعي هذه المادة تصنيف الغرفة النهائي، أو أنواع الحيوانات، أو مستوى السلامة البيولوجية، أو وضع SPF أو وضع الاعتماد؛ تتطلب هذه البنود التحقق من الصحة والسجلات التنظيمية التي يقدمها المالك.

المعايير التقنية المرجعية

مصادر لمراجعتها أثناء هندسة منشآت الحيوانات

أسئلة متكررة

الأسئلة الشائعة عن مشروع منشأة الحيوانات المختبرية

ما الذي يجعل منشأة الحيوانات مختلفة عن غرفة نظيفة عامة؟

يجب أن تدعم منشأة الحيوانات رفاهية الحيوانات، والصرف الصحي، وتدفق الموظفين والمواد تحت السيطرة، ومراقبة الرائحة والمعايير البيئية المستقرة. لوحات وأبواب الغرف النظيفة هي جزء من هذا النظام التشغيلي.

ما هي معلومات لوحة الجدار التي تم تأكيدها لهذا المشروع؟

يحدد جدول لوحات الجدران المراجعة لوحات تنقية يدوية مصنوعة يدوياً 50 ملم مع بناء صفائح فولاذية رمادية أبيضة مخصصة 0.5 + 0.5 ملم لنطاق منشأة الحيوانات.

لماذا مراقبة الضغط وتدفق الهواء مهمة في غرف الحيوانات؟

الضغط وتغيرات الهواء وتدفق الهواء الإمداد وتدفق الهواء العادم تساعد على الحفاظ على التحكم الاتجاهي بين الغرف والممرات. المراقبة تسهل على المشغلين تحديد الظروف غير الطبيعية.

هل تثبت هذه الدراسة حالة حالة SPF أو تصنيف السلامة الحيوية؟

لا. تظهر الصور ووثائق التصنيع الميزات الهندسية ، ولكن يجب تأكيد حالة SPF ومستوى السلامة الحيوية أو التصنيف النهائي من خلال التحقق من صحة المالك والوثائق التنظيمية.

دعم مشروع Wonclean

هل تخطط لمنشأة حيوانات مختبرية أو مساحة بحثية مسيطرة؟

تدعم Wonclean مرافق الحيوانات المختبرية وغرف البحث النظيفة وغرف التحكم فيها مع لوحات جدران الغرف النظيفة وأنظمة السقف والأبواب ونوافذ المراقبة وصناديق المرور والدوشات الهوائية وتنسيق الرسم على مستوى المشروع.

لمشروع منشأة حيوانية جديدة، شارك قائمة الغرف، مخطط التدفق، مفهوم الضغط، متطلبات التنظيف، جدول الأبواب، أساس تكييف الهواء والتبريد وتخطيط المعدات حتى يمكن تنسيق المظروف قبل الإنتاج.
