دراسة حالة مشروع غرف نظيفة جينيتيك ماليزيا: مظروف وحدات، دش هوائي، محطات H13 HEPA ودمج DX AHU

دراسة حالة المشروع. غرفة نظيفة وحدات ماليزيا

دراسة حالة مشروع غرف نظيفة جينيتيك ماليزيا: مظروف وحدات، دش هوائي، محطات H13 HEPA ودمج DX AHU

مشروع غرف نظيفة في ماليزيا حيث قامت Wonclean بتنسيق مظروف غرف نظيفة وحدات وحدات استحمام الهواء للأفراد ونوافذ الرؤية المزدوجة ومنافذ HEPA في محطة H13 ومتطلبات AHU للتوسع المباشر في حزمة مشروع واحدة قابلة للبناء.

غرفة نظيفة وحدات نظام جدار غرفة نظيفة غرفة دش الهواء أبواب الغرف النظيفة

بالنسبة لمشروع غرفة نظيفة خارج السوق المحلية للمورد ، فإن التحدي الحقيقي ليس فقط إنتاج الألواح أو معدات الشحن. يجب على المشروع ربط الرسومات، وحدات الجدران المصنعة، والأبواب، والدوش الهوائي، والترشيح المحطة، وقدرة AHU ومنطق تركيب الموقع قبل وصول الغرفة النظيفة إلى منشأة العميل. مشروع جينيتيك ماليزيا هو مثال مفيد على كيفية تحويل Wonclean هذه التدفقات المنفصلة إلى حزمة غرف نظيفة منسقة.

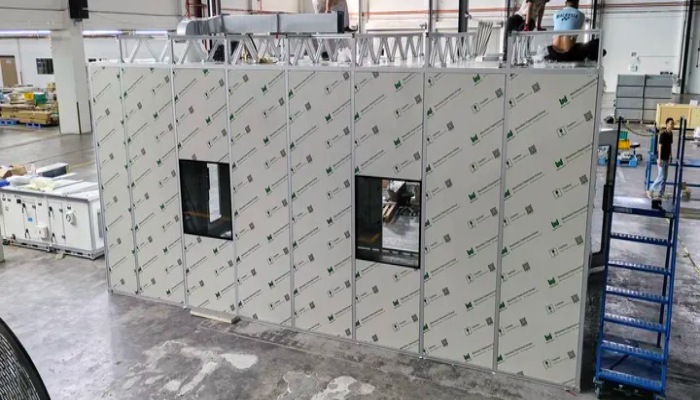

منظر مقدم لمشروع غرفة نظيفة وحدات جينيتيك ماليزيا مع لوحات جدارية غرفة نظيفة ونوافذ متكاملة
صورة المشروع. منظر أمامي لملف غرفة نظيفة وحدات جينيتيك ماليزيا أثناء تجميع ورشة العمل والتفتيش.

لقطة مشروع

ما الذي تم تنسيقه للغرفة النظيفة في ماليزيا

وتشمل حزمة المشروع المتاحة الرسومات الهيكلية، والرسومات HVAC، والرسومات الكهربائية، وملف نموذج ثلاثي الأبعاد، ومعلومات معدات AHU وبيانات طلب التصنيع. وهذا مهم لأن مظروف الغرف النظيفة موثوقة فقط عندما يتم فحص لوحات الجدران والفتحات واتصالات القنوات والطرق الكهربائية ومعدات الوصول كنظام واحد.

تأكيد حقائق المشروع من طلب تصنيع جينيتيك ماليزيا المراجعة وهيكل ملف المشروع.
البند تفاصيل المشروع المؤكدة لماذا يهم
موقع المشروع ماليزيا يدعم تنسيق التصدير والتعبئة والتغليف ومراقبة الرسم وتخطيط تركيب الموقع.
مظروف غرفة نظيفة نظام جدار وحدات مع أبواب ونوافذ وواجهات خدمة متكاملة. يقلل من قطع الحقل غير المسيطر عليه ويحافظ على مواءمة الفتحات مع الرسومات.
نوافذ الرؤية 3 مجموعات ، 980 × 1000 مم ، زجاج طبقة مزدوجة ، زجاج 5 مم ، إطار فلاش مع مجفف. يحسن الرؤية مع تقليل مخاطر الحافة والرطوبة داخل مجموعات الزجاج.
دشات الهواء للموظفين وحدة واحدة من ثلاثة أبواب ووحدة واحدة من بابين، كل 1200 × 900 × 2300 مم، الفولاذ المقاوم للصدأ، نفخ جانب واحد. يسيطر على دخول منطقة الملابس ويساعد على تقليل الجسيمات الفضيحة التي يحملها تدفق الموظفين.
منافذ HEPA المحطة 6 مجموعات ، مواصفات فلتر H13 ، 500 م3 / ساعة لكل منفذ ، اتصال 200 × 200 مم. يربط قدرة الترشيح مع تخطيط HVAC وتخطيط توزيع الهواء في الغرفة.
نظام AHU TICA التوسع المباشر AHU، 2500 م3 / ساعة، 650 Pa ضغط ثابت، 19-25 درجة مئوية نطاق التحكم في درجة الحرارة. يظهر أن حجم الهواء والضغط الثابت والتحكم في درجة الحرارة تم التعامل معها كمتطلبات على مستوى المشروع.

مظروف وحدات

قشرة غرفة نظيفة مبنية حول الواجهات ، وليس فقط الألواح

في مشروع غرفة نظيفة وحدات، سطح لوحة الجدار هو جزء واحد فقط من الأداء. التفاصيل الأصعب في الحواف: إطارات الأبواب ونوافذ المراقبة وانتقالات السقف واختراقات القنوات وطرق الخدمة الكهربائية والمفاصل الميدانية. بالنسبة لهذا المشروع الماليزي، تظهر الأدلة البصرية قشرة غرفة نظيفة وحدات مسبقة الصنع مع فتحات جدارية منسقة ونقاط وصول متكاملة.

ويدعم هذا النهج هدف ISO 14644-4الذي يعالج تصميم الغرف النظيفة والبناء وبدء التشغيل. هذا لا يعني أن المشروع يتم تصنيفه تلقائيا حسب المظهر. يعني أن الغرفة النظيفة أسهل فحصها وتركيبها وإعدادها للاختبار.

بالنسبة للمشاريع الخارجية ، يساعد التنسيق الوحدي أيضًا على تقليل كمية إعادة العمل في الموقع. عندما تكون وحدات النافذة ومواقع دش الهواء وواجهات القناة معروفة قبل التعبئة ، يتلقى فريق التثبيت حزمة تجميع أكثر قابلية للتنبؤ.

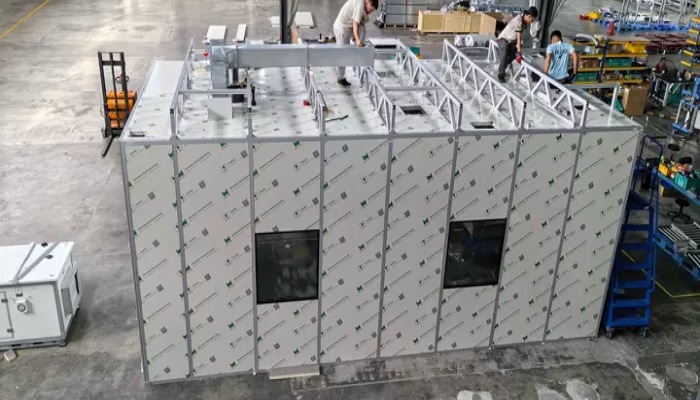

منظر فوق غرفة نظيفة وحدات جينيتيك ماليزيا تظهر تصميم اللوحة وتنسيق خدمة السقف
صورة المشروع. عرض أعلى يظهر كيف تم تنسيق قشرة الغرفة النظيفة وتخطيط اللوحة وفتحات الخدمة قبل التسليم.

مراقبة الدخول

تم التعامل مع دشات الهواء والنوافذ على أنها مكونات حدود الغرف النظيفة

يحدد طلب التصنيع المراجع تكوينين من الفولاذ المقاوم للصدأ: دش هوائي ثلاثي الأبواب ودش هوائي بابين ، كلاهما 1200 × 900 × 2300 مم. تم التحكم في اتجاه الافتتاح بواسطة الرسومات. هذا مهم لأن دش الهواء هو جزء من مسار الموظفين وحدود الضغط ، وليس ملحقا مستقلا.

نفس المنطق ينطبق على نوافذ الرؤية. وتدرج بيانات المشروع ثلاث نوافذ مزدوجة الزجاج مع إطارات التنظيف ومجفف التحكم في الرطوبة. يقلل تكامل التغطية من الحافة المكشوفة ، في حين يدعم الزجاج المزدوج الإشراف دون فتح حدود الغرفة النظيفة مرارا وتكرارا.

بالنسبة لمشغلي الغرف النظيفة ، فإن النتيجة عملية: يمكن للموظفين الدخول من خلال مسارات محددة ، ويمكن للمشرفين مراقبة الغرف من خلال الزجاج الثابت ، ويظل المغلف أسهل تنظيفه من القسم المعدل في الميدان.

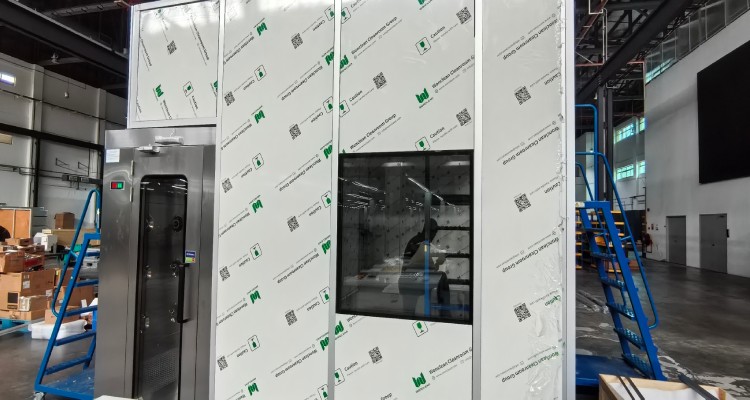

جينيتيك ماليزيا حمام الهواء في الغرف النظيفة ونافذة الرؤية المتكاملة في لوحات جدارية وحدات
صورة المشروع. دش الهواء وواجهات نافذة الرؤية المتكاملة في نظام جدار غرفة نظيفة وحدات.

الترشيح و HVAC

منفذ محطة H13 وبيانات AHU DX مرسوسة تصميم الجو

ويتضمن طلب المشروع ست منافذ HEPA محطة مع مواصفات فلتر H13 ، كل منها بقيمة تدفق الهواء 500 م3 / ساعة واتصال قناة 200 × 200 مم. يسمح المربع المذكور وأبعاد الفلتر والمنشر بالتحقق من واجهة التكييف والتبريد والسقف قبل التثبيت.

كما تعطي بيانات AHU التوسع المباشر أساسا هندسيا واضحا: 2500 م3 / ساعة حجم الهواء، 650 باس ضغط ثابت، 28.7 كيلوواط قدرة التبريد، 18.6 كيلوواط قدرة التدفئة، 5 كيلوواط التدفئة الكهربائية و 8.5 كيلوواط / ساعة ترطيب الكترود. تساعد هذه الأرقام فريق المشروع على مواءمة ظروف الراحة وتقديم تدفق الهواء والوصول إلى الخدمة مع قشرة الغرفة النظيفة.

للتصنيف أو التشغيل، ISO 14644-3 هو المرجع ذي الصلة لطرق اختبار الغرف النظيفة. وتدعم بيانات المشروع التنسيق الهندسي، في حين لا يزال الأداء النهائي يعتمد على جودة التثبيت والتوازن ومراقبة التسرب والاختبار الموثق.

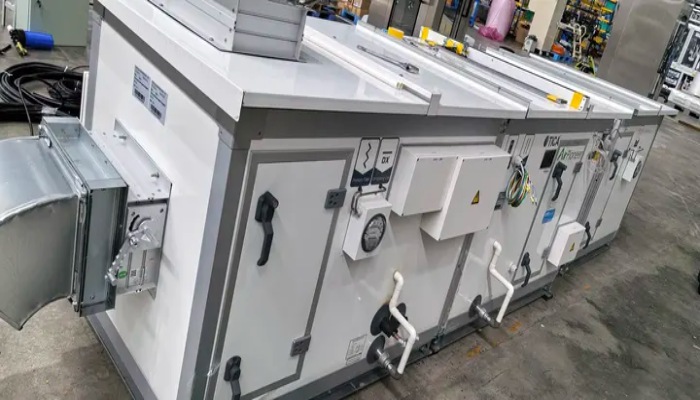

تفاصيل واجهة HVAC غرفة نظيفة Genetek ماليزيا مع اتصال القناة على قشرة غرفة نظيفة وحدات
صورة المشروع. تساعد تفاصيل واجهة HVAC والجانب الهوائي على ربط معدات الغرف النظيفة بالغلاف الموحدة.

منطق تسليم المشروع

لماذا حزمة الرسم مهمة لحالة غرفة نظيفة التصدير

تتضمن مجموعة ملفات Genetek Malaysia HVAC والرسومات الهيكلية والكهربائية بالإضافة إلى ملف نموذج ثلاثي الأبعاد. بالنسبة لمورد غرف نظيفة وحدات، وهذا ليس ديكور الأوراق. وهو نظام التحكم لتجنب عدم التوافق بين الوحدات المصنعة ومرافق الموقع والوصول إلى المعدات.

يمكن أن تتلف غرفة نظيفة بسبب أخطاء تنسيق صغيرة: تحول فتح القناة بعيدًا عن شبكة السقف ، وتأرجح الباب يتعارض مع تدفق الموظفين ، وإطار نافذة يخلق حافة ، أو افتراض ضغط ثابت AHU لا يتطابق مع توجيه القناة. الرسومات المنسقة تقلل من هذه المخاطر قبل مغادرة المشروع للمصنع.

بالنسبة للعملاء الذين يخططون لمشاريع الغرف النظيفة في ماليزيا أو جنوب شرق آسيا، تظهر هذه الحالة لماذا لا تقتصر القيمة الهندسية لـ Wonclean على لوحات الغرف النظيفة. وتتمثل القيمة في تعبئة المظروف ونظام الجانب الجوي ومعدات الوصول في مشروع قابل للبناء وقابل للتفتيش.

التحقق من الحقائق التقنية

ماذا تفعل هذه القضية المشروعة ولا تدعي

  • تأتي الدشات الهوائية المدرجة ونوافذ الرؤية ومنافذ HEPA وقيم AHU من بيانات طلبات التصنيع للمشروع المراجعة.
  • يُذكر H13 كمواصفات فلتر المشروع؛ يجب التحقق من أداء الفلتر النهائي من خلال شهادات الموردين وسجلات التشغيل.
  • لا يمكن تأكيد تصنيف الغرف النظيفة من الصور أو طلب التصنيع. يتطلب التصنيف اختبارًا وفقًا لمعيار المشروع المعمول به وحالة الإشغال.
  • تؤكد مجموعة ملفات المشروع وجود وثائق التنسيق الهيكلية والكهربائية والثلاثية الأبعاد، ولكن دراسة الحالة هذه لا تعيد إنتاج الرسومات السرية.
  • يعتمد التطبيق التنظيمي على عملية العميل والمنتج وتوقعات السلطات المحلية. هذه المقالة هي دراسة حالة هندسية وليست شهادة الامتثال.

المعايير التقنية المرجعية

المصادر المستخدمة في دراسة الحالة

  • ISO 14644-4 : المذكور حيث يتم مناقشة تصميم الغرف النظيفة والبناء وتنسيق بدء التشغيل.
  • ISO 14644-3 : المذكور حيث يتم مناقشة طرق اختبار الغرف النظيفة ومنطق التشغيل.
  • ISO 14644-1 : المذكور كمرجع لتصنيف نظافة الجسيمات المحمولة في الهواء.
  • 21 CFR الجزء 211 الجزء الفرعي Cمرجع عام مفيد للمباني الصيدلانية والمرافق والتهوية والترشيح والصيانة عندما يستخدم مشروع لتصنيع الأدوية.

أسئلة متكررة

أسئلة متكررة عن مشروع غرف نظيفة جينيتيك ماليزيا

ما نوع مشروع الغرف النظيفة الذي تم تسليمه لـ Genetek Malaysia؟

وكانت حزمة مشروع غرف نظيفة وحدات تتضمن تنسيق مظروف غرف نظيفة، والأبواب والنوافذ، والتحكم في الوصول إلى دش الهواء، وتخطيط منفذ HEPA المحطة ودمج DX AHU.

ما هي تفاصيل المعدات التي تم تأكيدها من طلب المشروع؟

يؤكد الطلب المراجع دشين هوائيين من الفولاذ المقاوم للصدأ، وثلاثة نوافذ رؤية مزدوجة الزجاج، وستة منافذ HEPA محطة H13 ووحدة AHU للتوسع المباشر TICA مع 2500 م3 / ساعة تدفق الهواء و650 Pa ضغط ثابت.

هل تثبت صورة المشروع تصنيف الغرف النظيفة؟

لا. تظهر الصور ميزات التثبيت والتصميم ، ولكن يجب تأكيد تصنيف الغرف النظيفة من خلال الاختبار الموثق ، عادة ضد ISO 14644 متطلبات ومعايير قبول العميل.

لماذا يعتبر التنسيق النموذجي مهمًا لمشاريع الغرف النظيفة في ماليزيا؟

بالنسبة لمشاريع التصدير، يقلل التنسيق الوحدي من إعادة العمل الميداني عن طريق مواءمة الألواح المصنوعة والفتحات والدوشات الهوائية وواجهات التكييف والتبريد والطرق الكهربائية قبل التسليم إلى الموقع.
