تصميم لوحة الجدار للغرف النظيفة الصيدلانية: المقاومة الكيميائية ، المفاصل المسحوبة ومكافحة المخاطر الميكروبية
دليل التصميم التقني نظام جدار الغرف النظيفة الصيدلانية
تصميم لوحة الجدار للغرف النظيفة الصيدلانية: المقاومة الكيميائية ، المفاصل المسحوبة ومكافحة المخاطر الميكروبية
لا يتم اختيار لوحات جدار الغرف النظيفة الصيدلانية حسب اللون أو سمك اللوحة وحدها. يجب أن يبقى نظام الجدار على قيد الحياة في كيمياء التنظيف، والحد من تسرب الجسيمات، والحد من الموانئ الميكروبية، وحماية حدود الضغط والحفاظ على الأبواب والنوافذ واختراقات المرافق قابلة للتنظيف خلال سنوات من التشغيل.
لوحات جدار الغرف النظيفة الصيدلانية لوحات الجدران المقاومة للكيميائيات واجهة باب غرفة نظيفة غرفة نظيفة وحدات GMP
| الكيمياءتطابق الألواح مع عوامل التنظيف ووقت التعرض. | فلاش المفاصلالتحكم في الشقوق والحوافز والمثبتات المكشوفة. | واجهاتأغلق الأبواب والنوافذ وصناديق المرور والمرافق. | المخاطردعم مكافحة التلوث والتفتيش. |
في منشأة صيدلانية، جدار الغرفة النظيفة هو سطح معماري وحدود لمكافحة التلوث. فهو يفصل غرف العملية ، ويدعم سلسلة الضغط ، ويتلقى مسح متكرر ، ويحمل نوافذ المراقبة ويمتص إساءة استخدام العربات ، وتدفق الملابس والوصول إلى الصيانة.
اختيار المواد
المقاومة الكيميائية يجب أن تتطابق مع برنامج التنظيف الفعلي
لوحة الجدار الموصوفة على أنها مقاومة للكيميائيات ليست مناسبة تلقائيا لكل غرفة صيدلانية. يبدأ المراجعة الصحيحة بمصفوفة التنظيف والتطهير: الكحوليات ، بيروكسيد الهيدروجين ، مركبات الأمونيوم الرباعية ، مبيدات الجراثيم ، هايبوكلوريت ، المنظفات الحمضية ، المنظفات القلوية ، وقت الاتصال ، تردد المسح وسلوك البقايا.
بالنسبة للفولاذ المغطى ، أو HPL ، أو الفولاذ المقاوم للصدأ أو غيره من التشطيبات الجدرانية للغرف النظيفة ، تشمل أوضاع الفشل المهمة تغير اللون ، والتنفق ، وفقدان اللمعان ، والتخفيف ، وتورم الحافة ، والتآكل ، والتخلص ، وانهيار الختم. ASTM D543 يشار إليها عادة لتقييم مقاومة المواد البلاستيكية للمفاعلات الكيميائية ، في حين ASTM D1308 يعالج تأثير المواد الكيميائية على التشطيبات العضوية الواضحة والمصبغة. هذه المعايير لا تحل محل معايير القبول الخاصة بالمشروع، لكنها تساعد المشترين على طلب أدلة الاختبار بدلا من الاعتماد على ادعاءات واسعة النطاق.
وبالتالي ، يجب مراجعة اختيار لوحة جدار Wonclean مقابل نظام تنظيف المستخدم ، وتصنيف الغرفة ، وهدف التحكم في الميكروبات ، ومخاطر التأثير ودورة الحياة المتوقعة. قد لا تكون لوحة تعمل بشكل جيد في ممر منخفض التنظيف هي النهاية الصحيحة بجانب عملية الغسيل أو التطهير أو الدعم المعقم.
قائمة فحص التصميم
مواصفات لوحة الجدار يجب أن تتحكم أكثر من نواة اللوحة
| نقطة التصميم | المخاطر التقنية | التحكم الموصى به |
|---|---|---|
| التشطيب السطحي | الاحتفاظ بالبقايا، تسريك الجسيمات أو الضرر التنظيفي. | استعراض الطلاء، HPL أو النهاية المقاومة للصدأ ضد عوامل التنظيف وطريقة مسح. |
| هندسة مشتركة | الشقوق يمكن أن تجمع البقايا والكائنات الحية الدقيقة. | استخدم مفاصل الغسيل ومواد الختم المتوافقة والملفات الشخصية القابلة للتنظيف. |
| إطارات الأبواب والنافذة | الفجوات والحوافز وتلف الطقم يضعف التنظيف والتحكم في الضغط. | إحداثيات عمق الإطار، خط الختم، تناسب الزجاج والوصول إلى التفتيش. |
| اختراقات المرافق | اختراقات غير مغلقة تكسر حدود الغرفة النظيفة. | أكمام الوثائق، والشرائح، والأطباق ومواد الختم قبل التثبيت. |
استراتيجية فلاش المشتركة
المفاصل الغسيلة تقلل من الموانئ الميكروبية فقط عندما تكون قابلة للبناء والفحص
مفصل الغرفة النظيفة مفيدًا لأنه يقلل من الحواف والفجوات في الظل حيث يمكن أن تبقى البقايا بعد التنظيف. لكن التفاصيل على الرسم ليست كافية. يجب أن يكون المثبت قادرًا على مواءمة الألواح وتطبيق مواد الختم المتوافقة وحماية الأسطح النهائية وترك مفصل يمكن فحصه بصريًا بعد التنظيف المتكرر.
EU GMP المرفق 1 يؤكد على استراتيجية مكافحة التلوث وتصميم المباني وتأهيل الغرف النظيفة للتصنيع العقيم. حتى في مناطق الدعم، ينطبق نفس المنطق الهندسي: يجب أن تكون الأسطح ناعمة وقابلة للتنظيف ومتوافقة مع نهج مكافحة التلوث المقصود.
بالنسبة لألواح الجدران ، يعني هذا تجنب المثبتات المكشوفة في المناطق النظيفة حيثما أمكن ، والتحكم في جودة حبات السيليكون أو الختم ، باستخدام قاعدة مطبوعة أو تفاصيل متوافقة من الأرض إلى الجدار ، واختيار التشطيبات التي لا تخلق الرفوف في حواف اللوحة.
واجهات واختراقات
معظم فشل لوحة الجدار يحدث في الواجهات ، وليس في وسط اللوحة

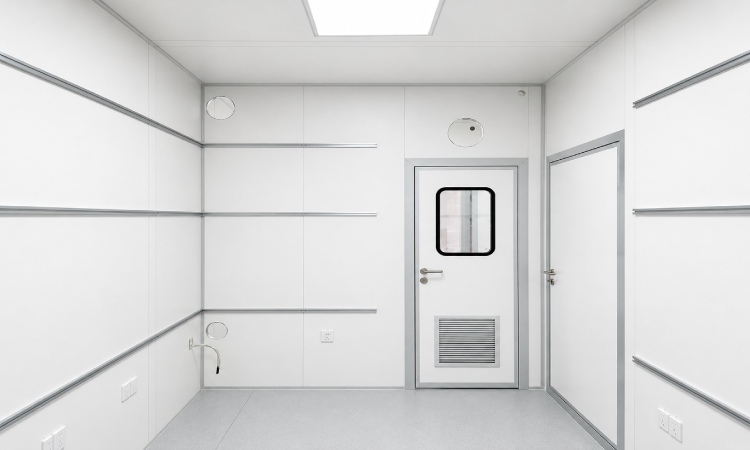

عادة ما يكون سطح لوحة جدار كبيرة سهل التنظيف. وتركز المخاطر الحقيقية على إطارات الأبواب ونوافذ المراقبة وصناديق المرور وشبكات العودة والمقابس وأكمام الأنابيب وأنابيب الضغط وأجهزة الإطفاء وموانئ البيانات والانتقالات من لوحة إلى سقف. يمكن أن تصبح كل اختراق مصدر جسيمات أو جيب بقايا أو مسار تسرب إذا لم يتم تنسيقه قبل العمل في الموقع.
ISO 14644-4 يوفر توجيهات لتصميم الغرف النظيفة والبناء وبدء التشغيل. بالنسبة لأنظمة الجدران ، فإن الخبرة العملية هي أنه يجب مراجعة حدود الغرف والخدمات المثبتة معاً. يمكن أن يضر طريق المقبس أو الأنابيب المتأخر إلى منطق النظافة في حزمة لوحة مصممة بشكل جيد.
يجب أن تشمل مراجعات مشروع Wonclean جداول الاختراق ورسومات الإطار وتوافق الطقق / الختم والوصول إلى الخدمة واستراتيجية الاستبدال. كما يجب أن تحافظ تفاصيل جدار الغرف النظيفة على قابلية الصيانة: إذا كان يجب صيانة جهاز استشعار أو شبكة أو مرور ، يجب ألا يتطلب العمل قطع سطح الجدار بعد التأهيل.
التأهيل الاستعداد
تصميم لوحة الجدار يجب أن يدعم التحقق من صحة التنظيف والتحقق من الغرفة
ISO 14644-1 تصنيف الغرف النظيفة حسب تركيز الجسيمات المحمولة في الهواء ، بينما ISO 14644-3 يغطي طرق الاختبار لأداء الغرف النظيفة. لا يتم تصنيف لوحات الجدران بشكل مباشر وفقا لهذه المعايير ، ولكن التشطيب الجدراني ومراقبة التسرب والواجهات المثبتة يمكن أن تؤثر على توليد الجسيمات وفارق الضغط وسلوك الاسترداد.
للاستخدام الصيدلاني، وثائق المسائل. يجب أن توفر حزمة نظام الجدار بيانات مواد وتخطيط لوحة وتفاصيل مشتركة وتشطيب السطح ونوع النواة ورسومات واجهة الباب والنافذة وبيانات الختم وأدلة التوافق التنظيفي وسجلات فحص التثبيت. تساعد هذه السجلات فرق الجودة على ربط مؤهلات التصميم ومؤهلات التثبيت ومراقبات التنظيف المستمرة.
المواصفات القوية تتجنب عبارات غامضة مثل "سهلة التنظيف" أو "لوحة مضادة للبكتيريا" ما لم يحدد المشروع طريقة الاختبار ومعايير القبول وشروط الاستخدام ذات الصلة.
التحقق من الحقائق التقنية
حقائق مدعومة من المصدر المستخدمة في هذه المقالة
| الحقيقة المستخدمة | المصدر | تأثير لوحة الجدار |
|---|---|---|
| ويستند تصنيف الغرف النظيفة إلى تركيز الجسيمات المحمولة في الهواء. | ISO 14644-1 | يجب أن تقلل أنظمة الجدران من تسرب الجسيمات وتدعم التحقق من الغرفة. |
| وتشمل طرق اختبار الغرف النظيفة اختلاف الضغط والفحوصات المتعلقة بتدفق الهواء. | ISO 14644-3 | يجب أن تحمي مفاصل الألواح والأبواب والاختراقات حدود الضغط. |
| وينبغي معالجة تصميم الغرف النظيفة وبدء تشغيلها كعملية متكاملة. | ISO 14644-4 | يجب أن تشمل تخطيطات لوحات الجدران الأبواب والنوافذ والخدمات ونقاط التفتيش. |
| يجب دعم المقاومة الكيميائية بطرق اختبار محددة وظروف. | ASTM D543 و ASTM D1308 | يجب تطابق التشطيب اللوحة مع كيمياء التنظيف الفعلية للمنشأة. |
| توجيهات التصنيع العقيم GMP تؤكد استراتيجية مكافحة التلوث. | EU GMP المرفق 1 | يجب أن تدعم أسطح الجدران والمفاصل والواجهات التنظيف ومكافحة المخاطر الميكروبية. |
المعايير المرجعية
المعايير المرجعية وملاحظات الوصول العام
- ISO 14644-1صفحة ISO الرسمية لتصنيف نظافة الهواء في الغرف النظيفة حسب تركيز الجسيمات.
- ISO 14644-3صفحة ISO الرسمية لطرق اختبار الغرف النظيفة.
- ISO 14644-4صفحة ISO الرسمية لتصميم الغرف النظيفة والبناء وبدء التشغيل.
- ASTM D543صفحة ASTM الرسمية لتقييم مقاومة البلاستيك للمفاعلات الكيميائية.
- ASTM D1308الصفحة الرسمية لـ ASTM للتأثيرات الكيميائية على التشطيبات العضوية الواضحة والمصبغة.
- EU GMP المرفق 1PDF الرسمي للمفوضية الأوروبية لتصنيع المنتجات الدوائية المعقمة. قد يتطلب النص الكامل لمعايير ISO و ASTM شراء أو وصول مصرح به.
أسئلة متكررة
الأسئلة الشائعة عن لوحة الجدار للغرف النظيفة الصيدلانية
ما الذي يجعل لوحة جدار غرفة نظيفة مقاومة للمواد الكيميائية؟
المقاومة الكيميائية تعني أن السطح والحواف يمكن أن تتحمل عوامل التنظيف الفعلية والتركيزات ووقت الاتصال وتردد المسح دون تورم غير مقبول أو تلوين أو تآكل أو إزالة أو فقدان قابلية التنظيف.
لماذا المفاصل المهمة في الغرف النظيفة الصيدلانية؟
تقلل مفاصل الغسيل من الحافة والشقوق حيث يمكن أن تبقى البقايا والكائنات الحية الدقيقة بعد التنظيف. كما أنها تجعل التفتيش البصري أسهل عندما يتم التحكم في خطوط الختم ومواءمة اللوحة.
هل لوحات الجدران تصنف مباشرة من قبل ISO 14644?
-لا ISO 14644 تصنف نظافة الهواء في الغرف النظيفة وتوفر طرق اختبار الغرف النظيفة. تدعم الألواح الجدرانية التصنيف بشكل غير مباشر عن طريق تقليل خطر توليد الجسيمات والتسرب والتنظيف.
ما هي الوثائق التي يجب طلب لوحات الجدران GMP؟
طلب مواصفات المواد، رسومات تخطيط اللوحة، تفاصيل المشتركة، رسومات واجهة الأبواب والنافذة، بيانات الختم، أدلة التوافق التنظيفي، سجلات فحص التثبيت وإرشادات الصيانة.
Wonclean هندسة ملاحظة
حدد نظام الجدار بأكمله ، وليس فقط سطح اللوحة
تجمع حزمة جدار الصيدلانية الموثوقة بين اختيار المواد ، وتفاصيل المفاصل ، ومواد الختم المتوافقة ، وتنسيق الأبواب والنافذة ، ومراقبة حدود الضغط والوثائق الجاهزة للتفتيش. هذا هو المكان الذي يصبح فيه جدار الغرفة النظيفة جزءًا من استراتيجية مكافحة التلوث بدلًا من القسم البسيط.
