روسيا FAB 300 دراسة حالة مشروع غرف نظيفة أشباه الموصلات: شبكة السقف، لوحات الجدران، الأرضيات المرتفعة وتنسيق تكييف الهواء والتبريد
دراسة حالة المشروع روسيا سيمي كوندكتور FAB 300
روسيا FAB 300 دراسة حالة مشروع غرف نظيفة أشباه الموصلات: شبكة السقف، لوحات الجدران، الأرضيات المرتفعة وتنسيق تكييف الهواء والتبريد
لا يتم تسليم غرفة نظيفة أشباه الموصلات على نطاق واسع بواسطة الألواح وحدها. في هذا المشروع الروسي FAB 300 ، دعمت Wonclean نظام مظروف الغرف النظيفة من خلال تنسيق تقدم شبكة السقف ، وتركيب لوحات جدار الغرف النظيفة ، وتخطيط الأرضيات المرتفعة ، وواجهات تكييف الهواء والتبريد والتفاصيل العملية للتسليم في الموقع.
شبكة سقف الغرف النظيفة لوحات جدار الغرف النظيفة غرفة نظيفة أشباه الموصلات
وأبرز تحديث المشروع العام لهذه الغرفة النظيفة FAB 300 أربعة مسارات عمل مرتبطة: تنسيق السقف، تركيب لوحات الجدران، تخطيط الأرضيات المرتفعة ودمج تكييف الهواء والتبريد. تظهر الصور الموجودة في الموقع لماذا لا يمكن معالجة هذه العناصر بشكل منفصل. فوق المنطقة النظيفة، تتنافس شبكات السقف والقنوات ونقاط التعليق والخدمات على المساحة. حول الغرفة ، يجب أن تبقى لوحات الجدران ونوافذ المراقبة متوافقة وقابلة للتنظيف. تحت منطقة العملية ، يجب أن يحمل نظام دعم الأرضية المرتفعة الكثيفة الأحمال مع الحفاظ على تدفق الهواء والوصول إلى الخدمة.
لقطة مشروع
تأكيد النطاق من تحديث المشروع وصور الموقع
تستخدم دراسة الحالة هذه تحديث مشروع لينكدين وصور المشروع المقدمة كمادة مصدر. ولا تدعي بيانات العملاء السرية، أو التصنيف النهائي للغرف النظيفة، أو مساحة الغرفة أو نتائج اختبار القبول. النطاق المرئي والمعلن كاف لشرح المنطق الهندسي وراء مظروف غرفة نظيفة شبه موصلة FAB 300.
| البند | أدلة مشروع مؤكدة | المعنى التقني |
|---|---|---|
| نوع المشروع | مشروع غرفة نظيفة شبه موصلة FAB 300. | يتطلب تنسيقًا واسعًا بين غلاف الغرف النظيفة ومساحة العمليات والبنية التحتية للمرافق. |
| منطقة المشروع | صور مشروع روسيا مقدمة من سجلات مشروع Wonclean. | يظهر متطلبات تقديم المشروع عبر الحدود ودعم التثبيت في الموقع. |
| نطاق السقف | شبكة السقف المعلق المرئية وتنسيق الخدمة العليا. | يجب أن تنسق وحدات السقف مع تكييف الهواء والتبريد والإضاءة والمعلقات والوصول اللاحق إلى تشغيل الغرف النظيفة. |
| نطاق الجدار | تركيب لوحة جدار غرفة نظيفة مع نوافذ مراقبة متكاملة وفتحات الخدمة. | تعمل لوحات الجدران كغلاف قابل للتنظيف وقاعدة المواءمة لواجهات الغرف. |
| نطاق الأرضية | حقل أرضية مرتفعة مع دعم القاعدة، والربط الموصل وطرق التثبيت المحمية. | يجب أن تجمع أرضية غرفة نظيفة أشباه الموصلات بين دعم الحمل وتخطيط تدفق الهواء والوصول إلى الخدمة وتفاصيل التحكم الكهربائي. |
| تركيز التسليم | يقول تحديث LinkedIn إن Wonclean دعمت نظام المظروف في الغرف النظيفة مع خبرة المشروع وتسليم المنتج. | القيمة هي تنسيق تفاصيل الموقع الحقيقي، وليس فقط توفير المنتجات الفردية. |
تنسيق السقف
شبكة السقف هي منصة تنسيق وليست طبقة نهائية
في بناء غرف نظيفة أشباه الموصلات ، تحمل شبكة السقف ضغط تنسيقًا أكبر من السقف المعماري العادي. يجب أن تحجز مواقع لتوصيل الهواء النظيف والإضاءة ونقاط الوصول وخدمات الإطفاء وتوجيه الكابلات وقضبان التعليق وطرق القنوات. إذا لم يتم تنسيق الشبكة في وقت مبكر ، فإن التغييرات الميدانية اللاحقة يمكن أن تؤثر على توحيد تدفق الهواء وسلامة الوصول وتسلسل التثبيت.

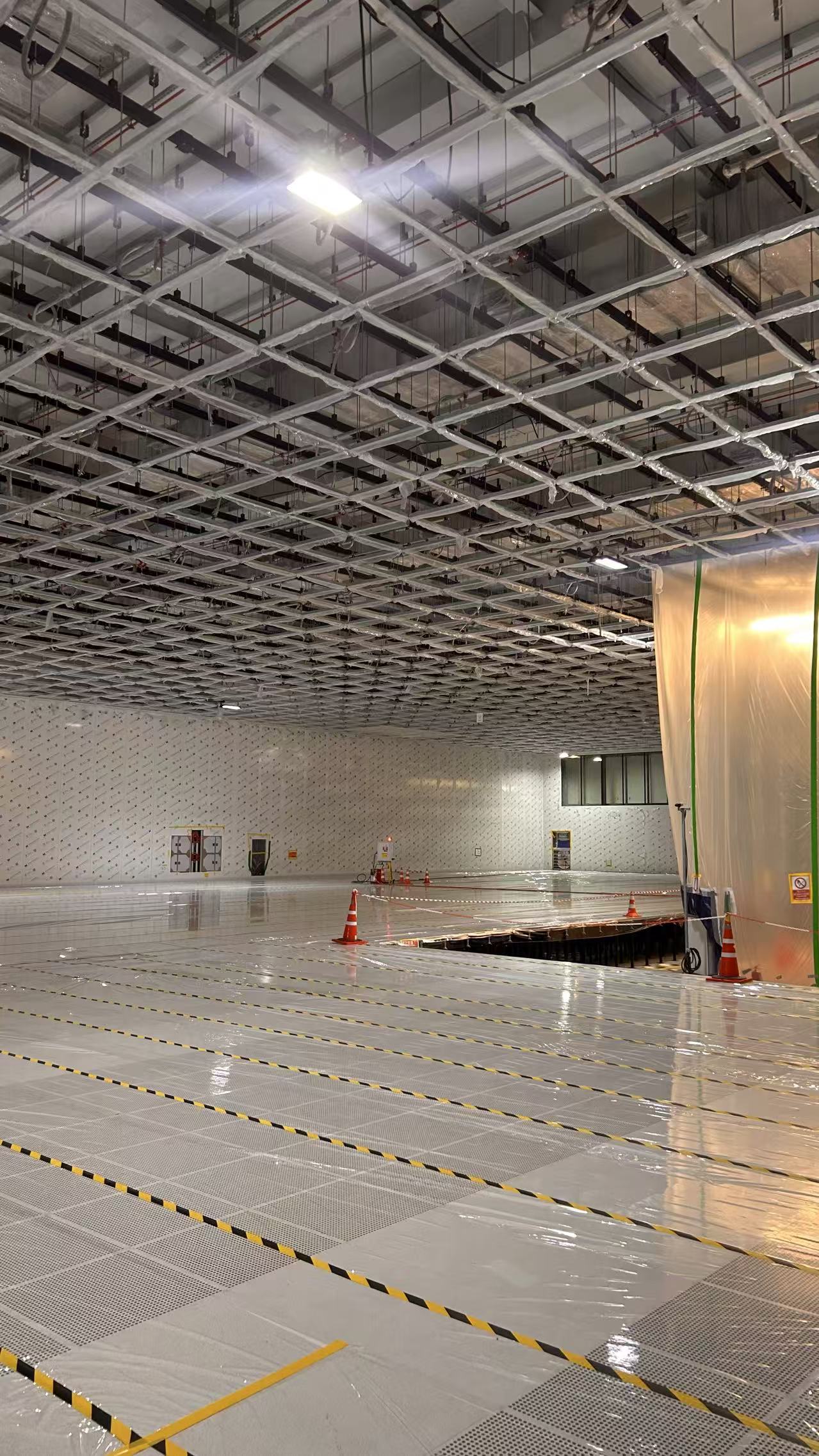

تظهر صور روسيا FAB 300 شبكة كبيرة مع أعضاء محميين ونقاط تعليق كثيفة وطرق خدمة متعددة. هذه لحظة نموذجية يجب على فريق المشروع أن يحافظ على الرسومات وتقدم التثبيت وحماية الموقع. لا يزال نظام سقف الغرف النظيفة قيد الإنشاء ، ولكن القرارات المتخذة في هذه المرحلة تشكل كيفية توازن الغرفة وفحصها وصيانتها في وقت لاحق.
بالنسبة لـ Wonclean ، يعني تنسيق السقف التحقق من أبعاد المنتج ، وإيقاع شبكة الوحدة ، ومتقاطعات الجدار إلى السقف وواجهات HVAC معاً. الهدف التقني بسيط: عند تثبيت الألواح والمرشحات والقنوات والإضاءة ، يجب أن يكون لكل عنصر موقع مخطط له بدلاً من أن يصبح نزاعًا في الموقع.
لوحات الجدار
تركيب لوحة الجدار يخلق حدود الغرفة النظيفة

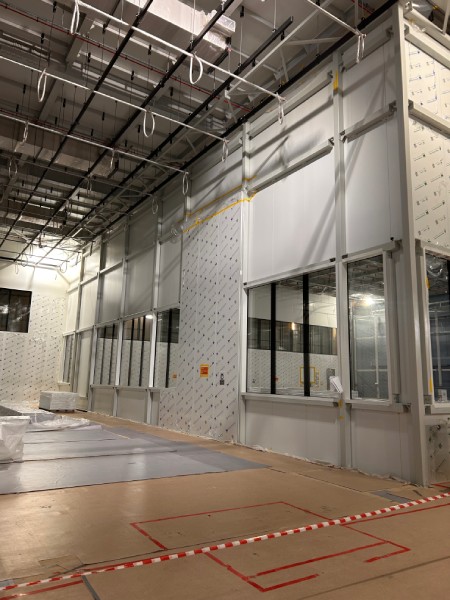

ألواح الجدران في مشروع FAB 300 هذا هي أكثر من أسطح غطاء كبيرة. فهي تحدد حدود الغرفة النظيفة، وتحمي منطقة العمل من الجسيمات غير الخاضعة للسيطرة وتوفر سطحًا قابل للتنظيف لبيئة التشغيل المستقبلية. تظهر الصور فيلم حماية اللوحة لا يزال في مكانه ، وهو أمر مهم خلال مرحلة البناء النشطة لأن أعمال الأرضية والسقف والخدمة القريبة يمكن بسهولة خدش الأسطح النهائية.
وتتطلب نوافذ المراقبة وفتحات الخدمة اهتماما خاصا. يجب أن يحتفظ تخطيط لوحة الجدار بالتوافق على مدار فترات طويلة ، في حين يجب أن تبقى إطارات النافذة متدفقة بما يكفي لتجنب الحافة وصعوبة التنظيف. حول فتحات، وقطع لوحة، وتعزيز، وتثبيت الختم والإطار يجب التخطيط لتفاصيل واحدة.
عادة ما يتم الحكم على غرفة نظيفة أشباه الموصلات حسب الأداء بعد الاختبار ، ولكن يتم إنشاء العديد من مخاطر الأداء في وقت مبكر. يمكن أن تتحول مفاصل الجدران الضعيفة والفجوات المفتوحة وضعف الحماية والاختراقات غير المخططة إلى تسرب أو صعوبة التنظيف أو إعادة التجهيز. لهذا السبب يعامل Wonclean ألواح الجدران في الغرف النظيفة كجزء من نظام المظروف بأكمله.
تخطيط الأرضيات المرتفعة
الأرضيات المرتفعة تحتاج إلى الحمل وتدفق الهواء ومنطق الخدمة في نفس الوقت
حقل الأرض المرتفع في صور المشروع هو واحد من أوضح الإشارات التقنية لبيئة أشباه الموصلات. لا يتم اختيار الطابق المرتفع فقط للمظهر. يجب أن تدعم أحمال المعدات، وتسمح بالوصول إلى الخدمة، وتطابق تخطيط تدفق الهواء والحفاظ على ارتفاع مستقر عبر منطقة كبيرة.
تخطيط القاعدة ومقاعد اللوحة والتسوية المحلية مهمة لأن خطأ صغير متكرر يمكن أن يصبح مشكلة محاذاة كبيرة عبر خليج FAB. الفيلم الوقائي وطرق الوصول المؤقتة مهمة أيضًا. في حين أن البناء نشط ، يجب حماية الألواح من تلف السطح والتلوث والحركة غير الضرورية.

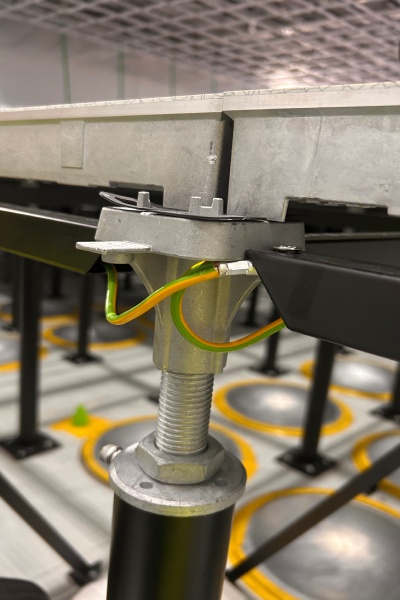

كما تظهر صورة المشروع المقربة الارتباط الموصل في منطقة القاعدة. هذه التفاصيل مهمة في مساحات التصنيع ذات التكنولوجيا العالية حيث يجب النظر في التحكم الكهربائي وتأريض المعدات جنبا إلى جنب مع التركيب الميكانيكي. المادة لا تشهد على الأداء الكهربائي النهائي؛ يسلط الضوء على تفاصيل البناء المرئية التي يجب التحقق منها لاحقا من خلال اختبار محدد للمشروع.
تكامل HVAC
يجب حماية واجهات HVAC أثناء البناء
تحديث مشروع لينكدين يذكر على وجه التحديد تكامل HVAC. في الصور ، توجد قنوات فوقية وطرق خدمة بينما لا يزال يتم تجميع غلاف الغرفة النظيفة والأرضية المرتفعة. هذا التسلسل شائع في مشاريع الغرف النظيفة الكبيرة، لكنه يخلق تحدي التنسيق: يجب أن تبقى الغرفة قابلة للبناء في حين أن العديد من الصفقات تعمل في نفس المساحة.
يؤثر تنسيق تكييف الهواء والتبريد على فتحات لوحات السقف ومواقف اتصال القنوات والوصول إلى الصيانة وموازنة الهواء اللاحقة. إذا تم تحويل فتحة أو حظر طريق القناة للوصول ، فقد لا تكون المشكلة واضحة حتى التشغيل. لهذا السبب يجب مراجعة شبكة السقف وارتفاع الجدار ومناطق الخدمة وطرق الأرض معًا قبل الإغلاق النهائي.
دور Wonclean في مشروع مثل هذا هو دعم مظروف الغرف النظيفة وتسليم المنتجات ذات الصلة بحيث يكون تركيب الموقع أقل مجهولات. النقطة التسويقية الخفيفة هي أيضا النقطة العملية: المنتجات الموثوقة مهمة، ولكن التنسيق الموثوق هو ما يسمح لتلك المنتجات تعمل كنظام.
ضوابط البناء
ماذا تكشف صور الموقع عن التحكم في المخاطر
تظهر صور مشروع روسيا FAB 300 عدة إشارات جيدة لمراقبة البناء: فيلم حماية على الأرضيات وألواح الجدران ، وطرق السلامة المؤقتة ، ومواد الألواح المتراكمة ، وتنسيق السقف النشط والفصل المرئي لمناطق العمل. هذه التفاصيل ليست مزخرفة. تحمي مكونات الغرف النظيفة قبل مرحلة التنظيف والتشغيل النهائية.
- احمي لوحات الجدران النهائية للغرف النظيفة من الخدوش بينما تستمر أعمال السقف والأرضية.
- الحفاظ على مسارات الوصول المؤقتة حتى لا يعبر المثبتون مناطق الأرض المكتملة بشكل عشوائي.
- ابقي وحدات السقف وفتحات الخدمة متوافقة مع خطة التكييف والإضاءة النهائية.
- تحقق من تسوية قاعدة الأرض المرتفعة قبل وصول المعدات الكبيرة أو حمولات المرور المتكررة.
- سجل تفاصيل التثبيت المرئية قبل إغلاق المناطق الخفية بواسطة الألواح أو بلاط الأرضية.
بالنسبة لغرفة التصنيع النظيفة ذات التكنولوجيا العالية، تقلل هذه عناصر التحكم في الموقع من إعادة التجهيز وتحافظ على جودة غلاف الغرفة النظيفة خلال المرحلة الأكثر ضعفاً من التثبيت.
التحقق من الحقائق التقنية
ما تقوم به هذه الدراسة ولا تدعي
- ويوصف المشروع على أنه مشروع غرفة نظيفة Semiconductor FAB 300 بناء على مجلد صورة المشروع المقدم وتحديث مشروع LinkedIn.
- تناقش المقالة تنسيق شبكة السقف المرئية ، وتركيب لوحات الجدران ، وتخطيط الأرضيات المرتفعة ودمج تكييف الهواء والتبريد المظهر أو المذكور في مواد المشروع.
- لا تدعي المقالة فئة ISO النهائية، نتيجة عدد الجسيمات، مساحة الغرفة، اسم العميل، المدينة أو حالة القبول لأن هذه البيانات لم تقدم.
- تظهر الصور التقدم في الموقع وليس المؤهلات النهائية. وينبغي تأكيد الأداء النهائي من خلال تشغيل المشروع وسجلات اختبار الغرف النظيفة المطبقة.
- كتبت دراسة الحالة لموقع Wonclean الإنجليزي كمقالة مشروع تقني مع تحديد موقع المنتج الخفيف.
المعايير التقنية المرجعية
مراجع مفيدة لمشروع الغرف النظيفة
- ISO 14644-4مفيد لتصميم الغرف النظيفة والبناء والتفكير التنسيقي لبدء التشغيل.
- ISO 14644-3مفيد لأساليب اختبار الغرف النظيفة ومناقشات التكليف.
- ISO 14644-1مفيد كمرجع لتصنيف نظافة الجسيمات المحمولة في الهواء ، إذا نشر فريق المشروع في وقت لاحق نتائج التصنيف المحققة.
أسئلة متكررة
روسيا FAB 300 أسئلة متكررة عن مشروع الغرف النظيفة
دعم مشروع Wonclean
دعم مظروف الغرف النظيفة لمشاريع أشباه الموصلات
تدعم Wonclean مشاريع غرف نظيفة أشباه الموصلات والإلكترونيات والصيدلانية والمختبرات مع أنظمة الجدران وأنظمة السقف ومكونات غرف نظيفة وحدات الأبواب والنوافذ والدوشات الهوائية وصناديق المرور وتنسيق الرسم على مستوى المشروع.
بالنسبة لغرفة نظيفة أشباه الموصلات أو مساحة دعم FAB ، شارك التخطيط وارتفاع السقف وطرق العملية وهدف النظافة ومفهوم الضغط وأساس تكييف الهواء والتبريد واحتياجات الوصول إلى المعدات بحيث يمكن تصميم غلاف الغرفة النظيفة قبل الإنتاج والتركيب.
