اختيار أنظمة سقف غرف نظيفة أشباه الموصلات: سقف T-Bar ، تغطية FFU ومراقبة النظافة ISO
تحليل فني. سقف غرف نظيفة أشباه الموصلات
اختيار أنظمة سقف غرف نظيفة أشباه الموصلات: سقف T-Bar ، تغطية FFU ومراقبة النظافة ISO
في غرفة نظيفة أشباه الموصلات ، يعد السقف منصة توصيل الهواء وطبقة الخدمة والواجهة الهيكلية لوحدات FFU والمرشحات والإضاءة ولوحات الوصول ونقاط المراقبة. لذلك يجب اختيار نظام سقف شريط T حول أهداف النظافة ISO ، وتغطية FFU ، ومراقبة التسرب والوصول إلى الصيانة ، وليس فقط أبعاد الملف الشخصي.
T-بار السقف سقف الغرف النظيفة سقف FFU وحدة فلتر المروحة
| الشبكةحمل FFUs والأضواء والألواح وحمولات الوصول. | التغطيةمطابقة نمط تدفق الهواء إلى فئة ISO والحمل الحراري. | ختمالتحكم في تسرب التجاوز في الفلاتر ومفاصل السقف. | خدمةتمكين فلتر آمن، FFU، الكابلات وصيانة الإضاءة. |
يمكن أن يجعل اختيار السقف الخاطئ غرفة نظيفة مكلفة للتأهل ومألمة للحفاظ عليها. قد تبدو كثافة FFU كافية على الخطة ، ولكن إذا انحرفت شبكة السقف ، وصعوبة تغيير الفلاتر ، وتسرب تفاصيل الطقم أو عوائد سيئة الموقع ، قد تكافح الغرفة لتلبية تصنيف ISO وتوقعات الاسترداد.
منطق الاختيار
ابدأ بهدف ISO ، ثم بني السقف حول تدفق الهواء
ISO 14644-1 يحدد فئات نظافة الجسيمات المحمولة في الهواء ، لكنه لا يوصف بناء سقف واحد. يجب على مصمم السقف ترجمة الفئة المستهدفة إلى استراتيجية إمدادات الهواء وموقع الفلتر ومسار العودة إلى الهواء وتوقعات الاسترداد والوصول إلى الصيانة.
بالنسبة لغرف أشباه الموصلات ، يجب أن يأخذ تصميم السقف في الاعتبار أيضًا حرارة الأداة ، وارتفاع المعدات ، وحساسية العملية ، واستراتيجية AMC ، واحتياجات التحكم الثابت وحركة الخدمة فوق السقف. قد يكون السقف الذي يعمل لمختبر قياس صغير غير كاف لخليج عملية كثيفة مع خدمة فلتر متكررة ومراقبة ضغط صارمة.
تغطية FFU
تغطية FFU هي قرار الأداء وليس نسبة التسويق
غالبا ما يتم مناقشة تغطية FFU كنسبة مئوية من مساحة السقف ، ولكن السؤال المفيد هو ما إذا كان الهواء النظيف يصل إلى مواقع المخاطر ويعود دون انقطاع الدوائر القصيرة. يمكن أن يظل عدد التغطية العالي سيئا إذا تم تجميع وحدات FFU بعيدا عن الأدوات ، أو تم حظرها بواسطة المعدات ، أو تم خلطها مع لوحات فارغة مغلقة بشكل سيء أو غير متوازنة مع العوائد.
وينبغي لفريق المشروع تحديد أهداف سرعة الهواء وحجم وحدة الفلتر ومناطق التحكم والتكرار واستراتيجية الطاقة وتسلسل استبدال الفلتر. بالنسبة لمساحات أشباه الموصلات الحساسة للجسيمات ، يجب مواءمة فئة فلتر HEPA أو ULPA والوثائق مع إطار فلتر معترف به مثل ISO 29463-1.
| قرار | لماذا يهم | فحص عملي |
|---|---|---|
| كثافة FFU | يتحكم في حجم الإمدادات والانتعاش والنظافة المحلية. | مقارنة مناطق المخاطر والحمل الحراري وهندسة العودة. |
| تقييم حمولة الشبكة | يمنع الانحراف والتوتر الختم حول وحدات الفلتر. | تحقق من FFU، فلتر، الإضاءة وحمولات الوصول. |
| لوحات وأضواء فارغة | يمكن أن تزعج تدفق الهواء أو خلق مسارات التسرب. | تنسيق جدول اللوحة مع محاكاة تدفق الهواء أو مراجعة المخاطر. |
| الوصول إلى الخدمة | تغييرات الفلتر يمكن أن تصبح أحداث التلوث. | حدد مسار استبدال جانب الغرفة أو جانب الخدمة. |
نظام T-Bar

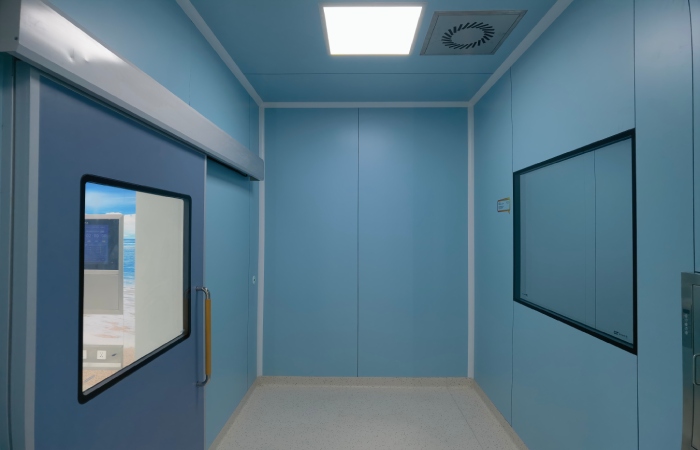

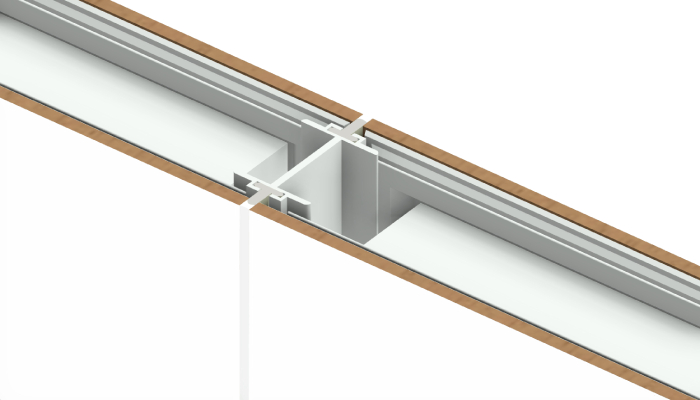

يجب أن يتحكم سقف شريط T لشبه الموصلات في الحمل والختم والمحاذاة

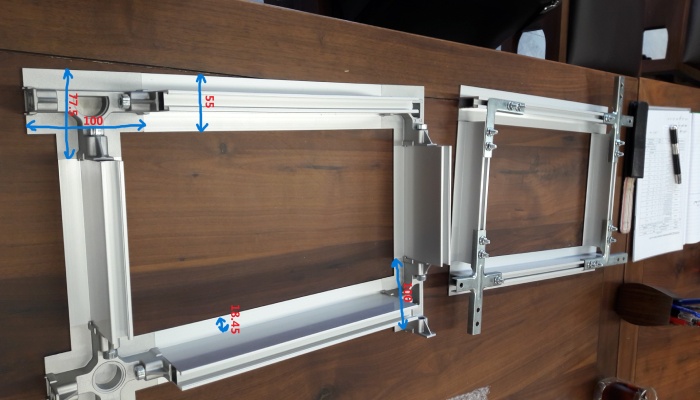

يجب أن توفر شبكة سقف T-bar للغرف النظيفة أبعاد وحدة قابلة للتكرار والدعم الصلب والأسطح القابلة للتنظيف والمقاعد المتوافقة مع الطقق لـ FFUs والألواح الفارغة. تستخدم أنظمة الألومنيوم على نطاق واسع لأنها تجمع بين البناء الخفيف الوزن ومقاومة التآكل ، ولكن تفاصيل الاتصال والمسافات بين التعليق وطريقة التسوية تحدد ما إذا كانت الشبكة تبقى مستقرة أثناء التثبيت والصيانة.

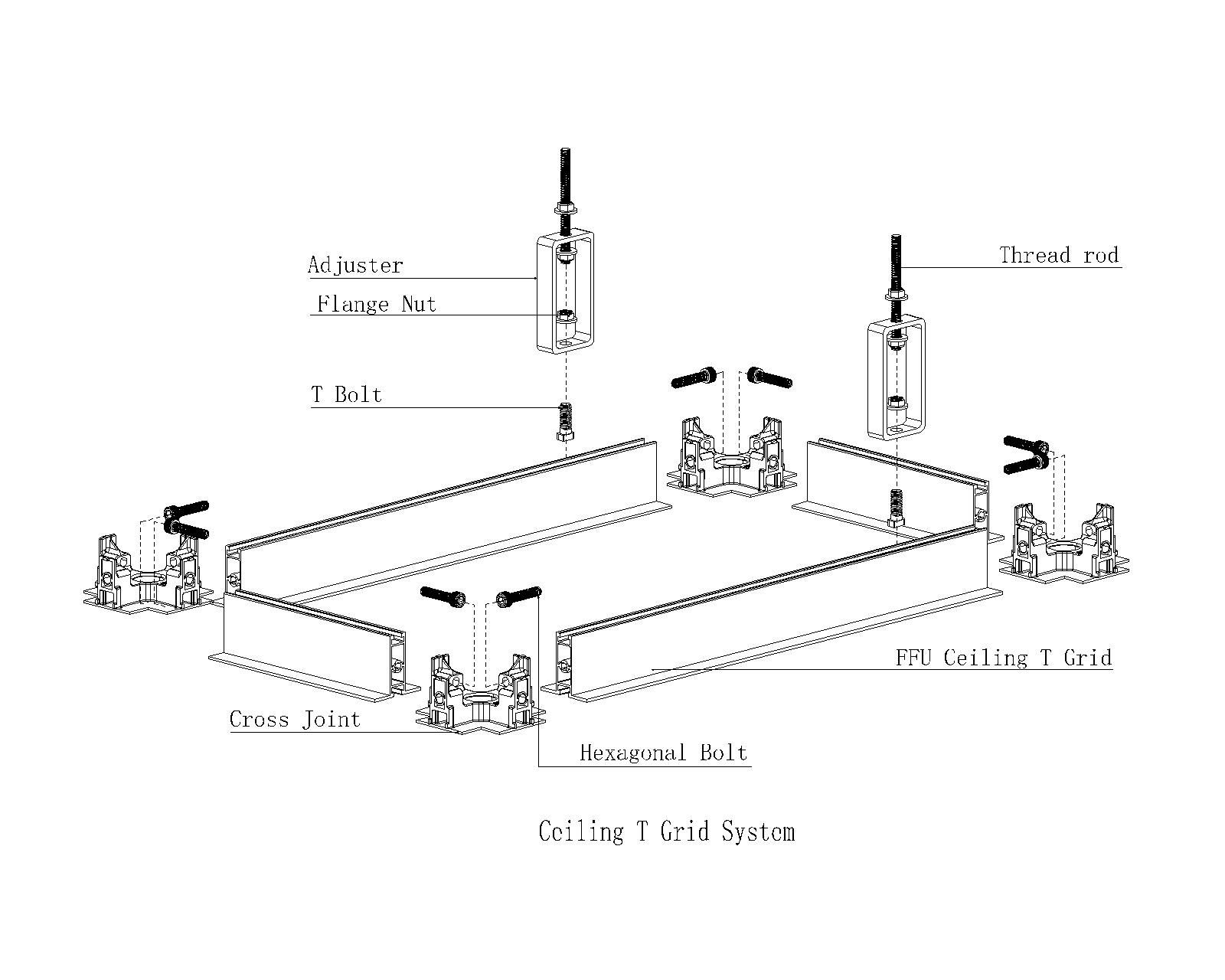

وينبغي مراجعة السقف كمجموعة كاملة: ملامح الشبكة، الموصلات المتقاطعة، قضبان التعليق، أجهزة تنظيم M10 أو مكونات التسوية، واجهات الجدران، مواد الختم، أغطية الفلتر، الأضواء، الألواح الفارغة وألواح الوصول. إذا تم تغيير مكون واحد متأخرًا ، يمكن أن يتغير تدفق الهواء وأداء التسرب معه.
- تأكيد أبعاد الوحدة قبل طلب FFUs والأضواء والألواح الفارغة.
- تحقق من انحراف السقف تحت أحمال FFU والفلتر والخدمة المشتركة.
- استخدم تفاصيل الطقم والختم التي يمكن فحصها بعد التثبيت.
- ابقي مناطق الخدمة وتوجيه الكابلات بعيدة عن واجهات الختم الحرجة.
المؤهلات
تصميم السقف يجب أن يتوقع التصنيف وطرق الاختبار
ISO 14644-3 يوفر طرق اختبار الغرف النظيفة لدعم التشغيل والتصنيف. بالنسبة لنظام السقف ، قد يتضمن التحقق العملي تسرب الفلتر المثبت ، وحجم تدفق الهواء أو سرعته ، وفرق ضغط الهواء ، وتصور اتجاه تدفق الهواء ، والاسترداد واختبار تركيز الجسيمات.
وبالتالي، ينبغي لمورد السقف دعم الرسومات، وجداول الوحدات، وسجلات الفلتر، ومعلومات حمولة الشبكة، واستمارات فحص التثبيت وإرشادات الصيانة. تساعد هذه الوثائق فريق التكليف على التحقق من أن الغرفة تعمل كما تم تصميمها بدلاً من مجرد أن تبدو كاملة.
الطاقة والتشغيل
النظافة المستقرة لا يجب أن تتطلب استخدام الطاقة غير المسيطر عليه
المزيد من FFUs ليست دائما أفضل الإجابة. تحتاج الغرف النظيفة لشبه الموصلات إلى تدفق هواء كاف لتلبية متطلبات النظافة والانتعاش، ولكن تدفق الهواء المفرط يزيد من طاقة المروحة والضوضاء وتحميل الفلتر وتحديات الإدارة الحرارية. يمكن أن يدعم تجميع وحدات التحكم في مناطق التحكم مرونة التشغيل ، بشرط أن يظل توازن تدفق الهواء وتسلسل الضغط مستقراً.
ISO 14644-16 يعالج كفاءة الطاقة في الغرف النظيفة والبيئات المرتبطة بها. في اختيار السقف العملي ، يدعم هذا عملية التصميم حيث يتم النظر في أداء الغرف النظيفة واستخدام الطاقة معاً: كثافة FFU الصحيحة ، والمحركات الفعالة ، والمرشحات النظيفة ، والعوائد المتوازنة وفترات الصيانة الواضحة.
التحقق من الحقائق التقنية
حقائق مدعومة من المصدر المستخدمة في هذه المقالة
| الحقيقة المستخدمة | المصدر | آثار التصميم |
|---|---|---|
| تعتمد فئات ISO للغرف النظيفة على تركيز الجسيمات المحمولة في الهواء. | ISO 14644-1 | يجب أن يدعم تصميم السقف و FFU فئة الجسيمات المطلوبة. |
| تشمل طرق اختبار الغرف النظيفة تدفق الهواء وفرق الضغط والانتعاش وفحص تسرب الفلتر. | ISO 14644-3 | يجب تصميم تخطيط السقف للتحقق ، وليس فقط التثبيت. |
| تصنف فلاتر الهواء عالية الكفاءة حسب الأداء والاختبار والوسم. | ISO 29463-1 | يجب أن يتضمن اختيار FFU / فلتر فئة فلتر موثقة ومراقبة التسرب. |
| وينبغي النظر في كفاءة الطاقة في الغرف النظيفة كجزء من تشغيل الغرف النظيفة. | ISO 14644-16 | يجب أن توازن تغطية FFU بين النظافة والانتعاش والضغط وطاقة المروحة. |
المعايير المرجعية
المعايير المرجعية وملاحظات الوصول العام
- ISO 14644-1صفحة ISO الرسمية لتصنيف الغرف النظيفة حسب تركيز الجسيمات.
- ISO 14644-3صفحة ISO الرسمية لطرق اختبار الغرف النظيفة.
- ISO 29463-1صفحة ISO الرسمية لتصنيف وتوثيق فلتر الهواء عالي الكفاءة.
- ISO 14644-16الصفحة الرسمية لـ ISO لكفاءة الطاقة في الغرف النظيفة. معايير ISO الكاملة محمية بحقوق الطبع والنشر وقد تتطلب شراء أو وصول مصرح به.
أسئلة متكررة
أسئلة متكررة
ما هو سقف شريط تي في غرفة نظيفة أشباه الموصلات؟
كم من تغطية FFU تحتاج غرفة نظيفة أشباه الموصلات؟
لماذا تسرب السقف مهم؟
هل يجب خدمة وحدات الإفراج من جانب الغرفة أو فوق السقف؟
