تحقيق الفئة ISO 5 مع البناء الموحدة: نهج أشباه الموصلات

تحليل فني · غرف نظيفة أشباه الموصلات

تحقيق ISO Class 5 مع بناء وحداتنهج غرفة نظيفة أشباه الموصلات

هل يمكن لغرفة نظيفة مبنية في مصنع وتم تجميعها في الموقع أن تصل حقا إلى النظافة التي تتطلبها عملية أشباه الموصلات؟ هذه نظرة تقنية على كيفية وصول غرفة نظيفة وحدات إلى - وتحتفظ - ISO Class 5.

≤3,520 / m³
أقصى جزيئات ≥0.5 ميكرومتر مسموح بها في فئة ISO 5
أحادي الاتجاه
نظام تدفق الهواء ISO 5 يتطلب
بنيت المصنع
الختم ومراقبة الجودة يتم في ظروف خاضعة للرقابة
أسابيع
وقت الموقع النموذجي مقابل الأشهر لبناء العصا

هناك افتراض مستمر بأن "وحدات" تعني "مواصفات أقل" - جيدة لورشة عمل أو غلاف جدار ناعم، ولكن ليس للنهاية النظيفة من عمل أشباه الموصلات. في الممارسة العملية، فإن العكس صحيح: الصفات التي تحدد فئة ISO 5 - الختم المثبت للهواء، وتدفق الهواء الدقيق، والأسطح المسيطر عليها - هي بالضبط الأشياء التي يمكن لنظام جاهز المصنع أن يقدمها بشكل أكثر اتساقا من البناء المجمع في الهواء الطلق.

تحدد هذه المقالة ما يتطلبه الفئة ISO 5 فعلاً، ولماذا يتناسب البناء الوحدوي بشكل جيد مع ذلك، وكيف يتم وضع غرفة نظيفة وحدات ذات درجة أشباه الموصلات معاً للوصول إلى هذا المعيار والاحتفاظ به.

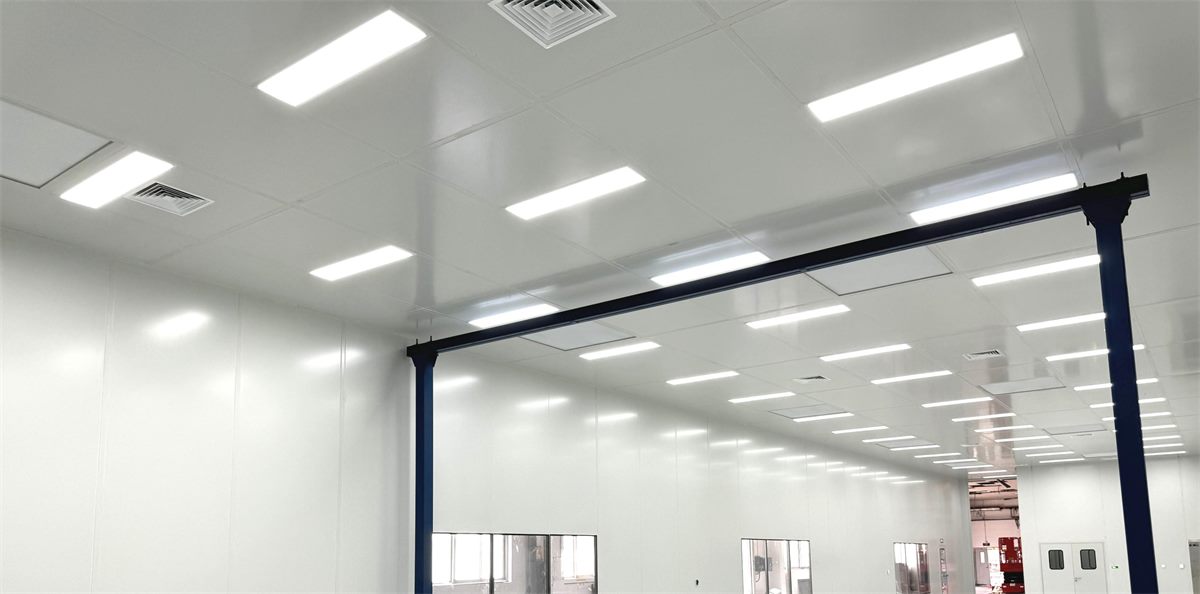

غرفة نظيفة كبيرة لشبه موصلات من فئة ISO 5 مع سقف شبكة كامل وإضاءة مسحوبة وألواح جدارية مغلقة
وحدات، لا تتعرض للخطر. غرفة نظيفة عالية التصنيف بنيت من مظرف وحدات - سقف مستمر للفلتر والإضاءة ، وألواح جدارية مغلقة وأرضية مسيطرة ، يتم تسليمها كنظام هندسي واحد.

01 - الهدف

ما الذي يتطلبه الفئة ISO 5 فعلاً

فئة ISO 5، المحددة بواسطة ISO 14644-1 وما يعادل "الفئة 100" القديمة و EU GMP Grade A / B ، لا يسمح بأكثر من 3520 جزيئة من 0.5 ميكرومتر أو أكبر لكل متر مكعب - حوالي ألف مرة أنظف من الهواء الداخلي العادي. ضرب هذا الرقم ليس عن مكون بطولي واحد. إنه حول أربعة أشياء تعمل معا:

  • تدفق الهواء أحادي الاتجاه. ورقة شبه مستمرة من الهواء المرشح تتحرك من الأعلى إلى الأسفل ، بحيث يتم مسح الجسيمات بعيدا عن طائرة العمل بدلا من الخلط حول الغرفة.
  • تغطية فلتر عالية وتغيير الهواء. سقف مليء إلى حد كبير بمرشحات HEPA أو ULPA ، مما يوفر معدل تغيير الهواء العالي والمستقر.
  • مظرف مغلق. الجدران والسقف والمفاصل مغلقة بحيث لا يمكن تسرب الهواء غير المصفح ويحتفظ سلسلة الضغط.
  • السطح المسيطر عليه. المواد الناعمة وغير القابلة للتنظيف في جميع أنحاء العالم ، بدون زوايا جمع الغبار.

كل واحد من هذه هو خاصية لمدى دقة بناء الغرفة ومختومها - وهو المكان الذي تبدأ فيه طريقة البناء مهمة.

02 - حالة وحدات

لماذا التصنيع المسبق يناسب غرف نظيفة عالية التصنيف

البناء التقليدي "المبني على العصا" يجمع غرفة نظيفة في مكانها ، التجارة عن طريق التجارة ، وغالباً ما تكون في قشرة مغبرة ومتعرضة للطقس. ألف غرفة نظيفة وحدات يعكس ذلك: يتم تصنيع الألواح ونظام السقف والمرشحات والخدمات وفقًا للتسامحات الدقيقة في المصنع وتجميع في الموقع كمجموعة منسقة. بالنسبة للفئة ISO 5 ، فإن هذا التحول يجلب ثلاث مزايا ملموسة.

إختام أكثر صرامة وأكثر تكرارا. أصعب جزء من الوصول ISO 5 هو القضاء على التسريبات. وتحقق الألواح المصنوعة في المصنع مع المفاصل المصممة للطوق والختم الهيدلي اتساقًا يصعب تطابقه الختم اليدوي في الموقع - ويتكرر نفس التفاصيل بشكل متطابق عبر المظروف بأكملها.

الجودة البيئية المراقبة. يتم بناء المكونات وتفحصها مسبقاً في الأماكن الداخلية ، بعيداً عن الغبار والرطوبة في موقع مفتوح ، لذلك تصل الأجزاء التي يجب أن تكون نظيفة نظيفة.

أنظمة متكاملة ومصممة مسبقاً. لأن شبكة السقف ووحدات فلتر المروحة والإضاءة وواجهات الجدران مصممة معا كنظام واحد ، يتم تنسيق تدفق الهواء والختم عن طريق التصميم بدلا من التوفيق بين الصفقات في الموقع.

وهناك أيضا بعد ضمان الجودة. يمكن للمصنع اختبار وفحص وتصحيح لوحة أو وحدة فلتر قبل أن يتم شحنها. إعادة تصميم على نصف مبني ISO 5 الغرفة ، على النقيض من ذلك ، مزعجة ومكلفة. يمثل التقاط المشاكل في المصنع المسيطر عليه جزءًا كبيرًا من سبب تميل التصنيع المسبق إلى إنتاج نتيجة أكثر صرامة وأكثر قابلية للتنبؤ بها في أنظف التصنيفات - الفئات نفسها التي يمكن أن يمنع تسرب واحد تم تجاهله غرفة من اجتياز المؤهلات.

03 - بناء

كيف تصل غرفة نظيفة وحدات إلى درجة ISO 5

ترجمة هذه المزايا إلى ISO 5 تنخفض النتيجة إلى أربعة أنظمة فرعية منسقة.

سقف الفلتر

تحمل شبكة سقف وحدات تغطية عالية من وحدات فلتر المروحة HEPA / ULPA لإنتاج التدفق أحادي الاتجاه ISO 5 احتياجات. لأن الشبكة هي نظام موحد ومختوم ، يمكن دفع التغطية عالية ويمكن خدمة الفلاتر دون إزعاج الغرفة أدناه.

المظرف المغلق

لوحات الجدران والسقف المنتهية من المصنع مع المفاصل المغطاة والمغطاة تخلق القشرة المثبتة للهواء التي تحمل سلسلة الضغط. مغلف مضاد للتسرب هو ما يسمح للهواء المرشح ، وليس التسلل ، بتحديد نظافة الغرفة.

طريق العودة

أرضية مرتفعة مثقوبة (أو عودة الجدران المنخفضة للمناطق الأقل حرجة) تكمل الحلقة أحادية الاتجاه ، وتجذب الهواء للأسفل والبعد عن طائرة العمل والعودة لإعادة الترشيح.

الأسطح الخاضعة للسيطرة

وجوه لوحة ناعمة وغير مسقطة ، والأبواب والنوافذ ، والمتقاطعات المغمورة تحافظ على توليد الجسيمات والتراكم إلى الحد الأدنى في جميع أنحاء العالم.

لا أحد من هذه الأنظمة الفرعية الأربعة يقدم ISO Class 5 لوحده - التصنيف هو خاصية ناشئة لكل منهم يعملون معا. هذه هي أقوى حجة لنهج وحدات: عندما يتم تصميم شبكة السقف والمرشحات والألواح والأبواب والأرضية ومقياسها كمنتج واحد ، يتم تصميم الواجهات بينها بدلاً من الارتجال ، ويتم بناء السلوك المثبت الهوائي أحادي الاتجاه الذي يعتمد عليه المعيار من البداية بدلاً من المطاردة في الموقع.

04 - الجدول الزمني

نفس المعيار، في جزء صغير من الوقت

الوصول ISO 5 هو المتطلبات؛ الوصول إليها بسرعة هو الميزة. نظرًا لأن غرفة نظيفة وحدات يتم تصنيعها أثناء إعداد الموقع ، فإن الجدولين الزمنيين يعملان بالتوازي بدلاً من نهاية إلى نهاية.

موازي مقابل متسلسل: الوصول إلى مؤهل ISO 5 غرفة
بناء المصنع يتداخل أعمال الموقع، ضغط المسار إلى التأهيل
MODULAR site prep factory build (parallel) install + qualify ready TRADITIONAL shell / site build in place finish + qualify ready

المخطط - تختلف الجداول الزمنية النسبية حسب المشروع ، ولكن المسار الموازي هو الميزة الهيكلية للوحدات.

بالنسبة لصانع أشباه الموصلات ، حيث يكون لجيل أدوات المصنع نافذة قيمة محدودة ، والحصول على مؤهل ISO 5 الفضاء على الانترنت في وقت مبكر ليس مجرد راحة - إنه جزء من العائد على الاستثمار.

05 - الرؤية الطويلة

قابلة للتوسع، قابلة للتنقل، وبنيت للتغيير

نادرا ما تقف عمليات أشباه الموصلات ثابتة، والنهج المتكامل يحافظ على الغرفة النظيفة قابلة للتكيف مثل العملية. يمكن تمديد مظروف موحدة أو إعادة تكوينها أو إعادة توازنها مع تغيير العقد ، وتخفض نفس الهندسة إلى مقياس مدمج ، حتى غرفة نظيفة محمولة لخطوط تجريبية، البحث والتطوير أو القدرة السريعة، وحتى مجموعات الإنتاج الكاملة.

هذه المرونة هي التمييز الحقيقي بين غرفة نظيفة جاهزة : يمكن نقلها أو إعادة استخدامها بدلا من هدمها ، وحماية الاستثمار عندما تتحرك العملية. ثابت ، بنيت عصا ISO 5 الغرفة لا تقدم أي شيء من ذلك بمجرد صبها في مبنى.

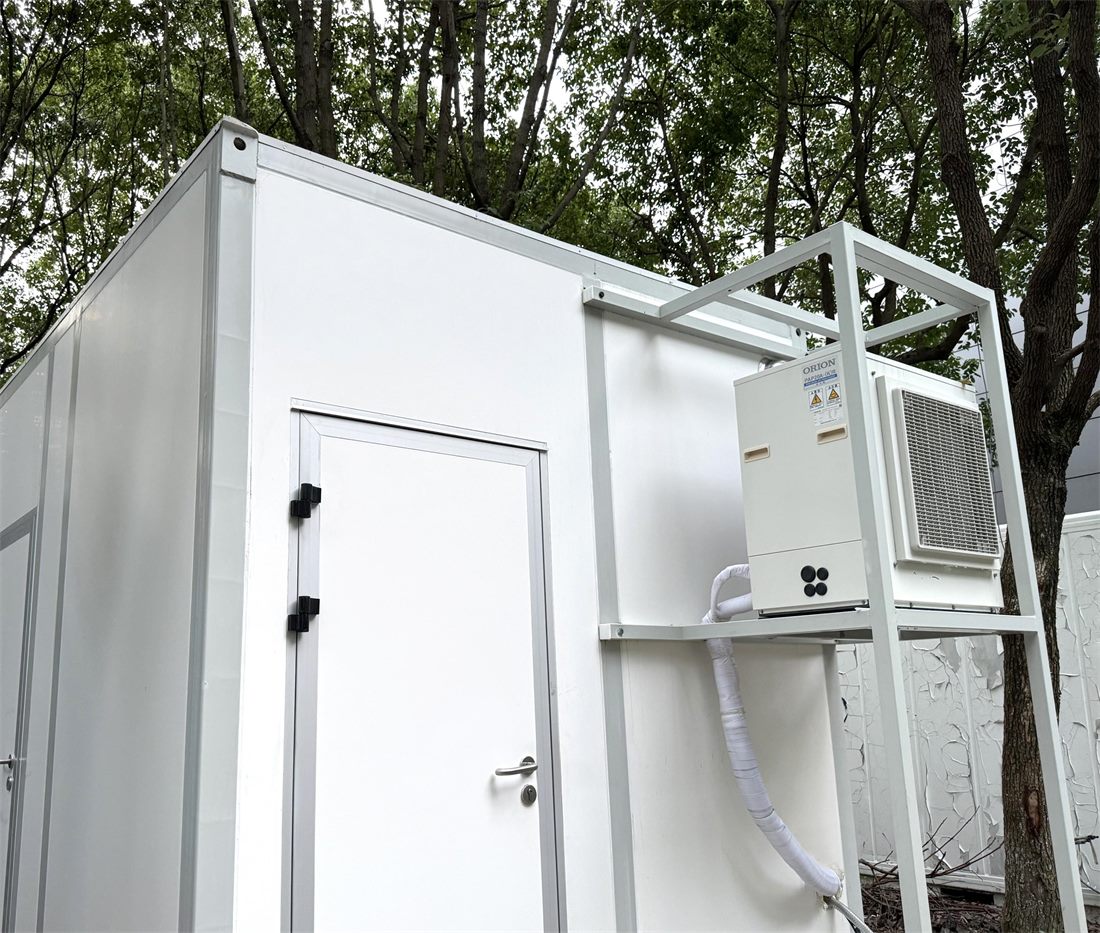

وحدة غرفة نظيفة وحدات مستقلة مع نظام HVAC خارجي مثبت في الهواء الطلق
مستقلة ومتنقلة. وحدة وحدات مع تكييف الهواء والتبريد الخارجي الخاص بها - نفس النهج المختوم والمفلتر يقاس من غرفة مدمجة قابلة للنشر حتى مجموعة إنتاج كاملة.

الوجبات الرئيسية

  • يتم تعريف الفئة ISO 5 بواسطة الختم ، تدفق الهواء أحادي الاتجاه ، تغطية الفلتر والأسطح المسيطر عليها جميع العقارات ذات جودة البناء.
  • بناء وحدات يوفر إختام أكثر صرامة وقابلية للتكرار وجودة تسيطر عليها المصنع - مناسبة طبيعية ISO 5.
  • متكاملة سقف FFU، مغلف مغلق وعودة أرضية مرتفعة هي كيف تصل غرفة وحدات إلى المعيار.
  • بناء في موازي مع أعمال الموقع يجلب غرفة مؤهلة على الإنترنت في أسابيع بدلا من أشهر.
  • الغرف الموحدة هي قابلة للتوسع ونقلهاحماية الاستثمار مع تغيير العملية.

هل تخطط لغرفة نظيفة من فئة ISO 5؟

تصمم وونكلين وتصنع غرف نظيفة وحدات من فئة ISO 5 لأعمال أشباه الموصلات والإلكترونيات الدقيقة - مظروف مغلقة وسقوف FFU والأرضية والخدمات المتطابقة. شارك فصلك وتخطيطك وجدولك الزمني وسوف ينطوي مهندسونا على نهج.

أسئلة متكررة

أسئلة متكررة

هل يمكن لغرفة نظيفة وحدات حقا تحقيق درجة ISO 5؟
أجل يتم تحديد فئة ISO 5 من خلال الختم وتدفق الهواء وتغطية الفلتر والتحكم في السطح - كل هذا يمكن أن يوفر نظام وحدات بني في المصنع ، وغالباً ما يكون أكثر اتساقاً من غرفة بنيت بالعصا ، لأن الألواح والمفاصل مصنوعة لتسامحات دقيقة وقابلة للتكرار.
هل البناء النموذجي أقل جودة من البناء التقليدي؟
لا. يتم تصنيع المكونات وتفحصها مسبقاً في مصنع خاضع للسيطرة بدلاً من تجميعها في موقع مفتوح غبار ، ويتم تصميم السقف والمرشحات والجدران كنظام متكامل واحد ، مما يحسن من الختم واتساق تدفق الهواء.
كم أسرع هو وحدات ISO 5 غرفة نظيفة للبناء؟
لأن الوحدة يتم تصنيعها أثناء إعداد الموقع ، فإن الجدولين الزمنيين يتداخل. عادة ما يقاس الوقت في الموقع في أسابيع بدلا من الأشهر التي تحتاجها غرفة متتالية، على الرغم من أن التوفير الدقيق يعتمد على الحجم والنطاق.
يمكن وحدات ISO 5 هل سيتم توسيع أو نقل الغرفة النظيفة لاحقاً؟
أجل يمكن تمديد أو إعادة تكوين أو نقل غلاف وحدات موحد مع تغيير العملية ، مما يحمي الاستثمار مقارنة بغرفة نظيفة ثابتة مبنية بشكل دائم في مبنى.
تكنولوجيا Wonclean
أنظمة غرف نظيفة ومختبرات وحدات منذ عام 2005.
هذه المقالة مخصصة للتوجيه التقني العام؛ تحقق من جميع القيم مقابل الحالي ISO 14644 ومتطلبات المشروع.
