التحكم في ESD في غرف نظيفة الإلكترونيات: لوحات الجدار والسندويش المضادة للستاتيك

تحليل تقني · غرف نظيفة للإلكترونيات

التحكم في ESD في غرف نظيفة الإلكترونيات: الاختيار لوحات الجدار والسندويش المضادة للستاتيك

في تصنيع الإلكترونيات ، يمكن لشحنة لا يمكنك الشعور بها تدمير جهاز لا يمكنك رؤيته. هذه نظرة تقنية على كيفية تصبح مظروف الغرف النظيفة - جدرانها وألواحها - جزءًا من استراتيجية التحكم في التفريغ الكهربائي.

<100 V
عتبة الضرر للعديد من أجهزة أشباه الموصلات الحديثة
10⁶–10⁹ Ω
نافذة مقاومة السطح النموذجية الثابتة
مخاطرين
تلف الجهاز و جذب الجسيمات
طريق واحد
كل سطح مرتبط بأرض مشتركة

إن إنتاج الإلكترونيات وشبه الموصلات عرضة بشكل فريد لشيء غير مرئي: الكهرباء الثابتة. حدث التفريغ الثابت أقل بكثير من المستوى الذي يمكن أن يدركه الشخص يمكن أن يتدهور أو يدمر مكون حساس ، وسطح مشحون يسحب بهدوء الجسيمات المحمولة في الهواء نحو المنتجات نفسها التي توجد غرفة نظيفة لحمايتها. التحكم في هذه الشحنة ليس فقط مسألة أحزمة المعصم والأرضيات - الجدران نفسها هي جزء من النظام.

تتناول هذه المقالة سبب أهمية التفريغ الكهربائي الثابت (ESD) في الغرف النظيفة الإلكترونية ، وكيفية تصنيف سلوك السطح ، وكيفية تحديد جدار الغرف النظيفة المضادة للستاتيك وألواح الشطيرة التي تساهم في التحكم بدلا من العمل ضدها.

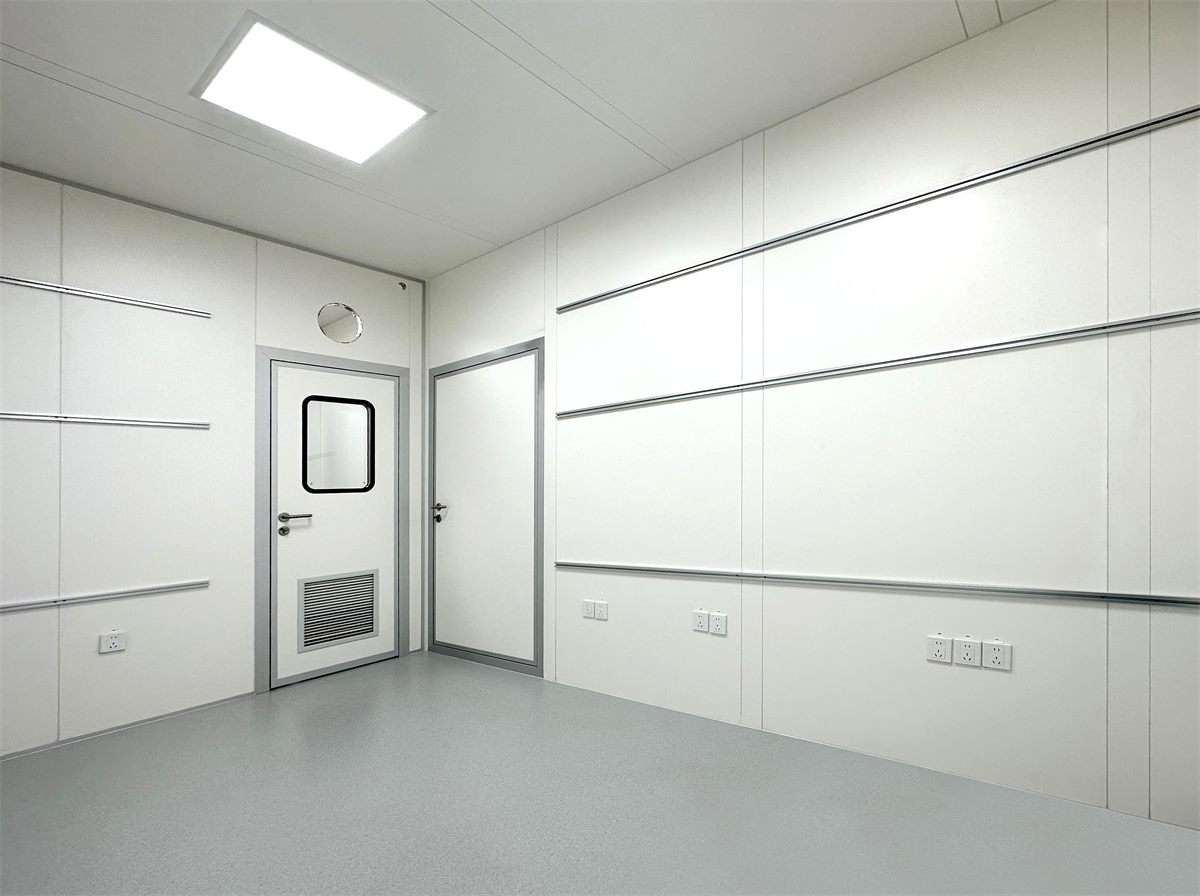

داخلي غرفة نظيفة للإلكترونيات مع لوحات جدارية مضادة للستاتيك ناعمة وباب غرفة نظيفة وإضاءة سقف
المظروف هي جزء من النظام. لوحات جدارية ناعمة ومغلقة للغرف النظيفة في بيئة إلكترونية - يجب على الأسطح الكبيرة التي تحيط بالعمل الحساس تبديد الشحنة ، وليس تخزينها.

01 - المشكلة الأساسية

لماذا الستاتيك هو تهديد مزدوج في الغرف النظيفة الإلكترونية

الستاتيك يسبب مشكلتين متميزتين، وغرفة نظيفة الإلكترونيات يجب أن تحل كلاهما في وقت واحد.

الأول هو ضرر التفريغ الكهربائي - تعمل الدوائر المتكاملة الحديثة وأجهزة الاستشعار والمجموعات المطبوعة عند الجهد الصغير وتتميز بالهندسة المقاسة بالنانومترات. يمكن للتفريغ المفاجئ - من شخص أو أداة أو سطح مشحون - ثقب طبقات العزل أو موصلات الصمامات. تتلف العديد من الأجهزة بسبب أحداث أقل من 100 فولت ، أقل بكثير من حوالي 2000 فولت يحتاجه الشخص قبل أن يشعر بالصدمة. الضرر غالبا ما يكون خفيًا: ينجو الجزء من الخط ويفشل في الميدان.

المشكلة الثانية هي الجذب الكهربائي . يعمل سطح مشحون مثل المغناطيس للجسيمات المحمولة في الهواء ، ويسحبها من تدفق الهواء ويحملها حيث يمكنها الاستقرار على لوحة أو لوحة. في غرفة مصممة للحفاظ على تحرك الجسيمات والبعد عن المنتج ، فإن جدار مشحون يفعل العكس. كلتا المشكلتين تشير إلى نفس الشرط: يجب أن تترك الأسطح الشحنة تنزف إلى الأرض بطريقة مسيطرة عليها ، بدلاً من بناء الشحنة.

02 - العلم

موصل، تبديد، عازل: ما تعنيه الأرقام

يتم وصف سلوك ESD بواسطة مقاومة السطحيتم قياسها بأوهم وتجميعها في نطاقات حسب المعايير مثل IEC 61340-5-1 و ANSI / ESD S20.20. الهدف لمعظم أسطح الغرف النظيفة هو النطاق الوسطى - ثابت-تبديد والذي يسمح بتنزيف الشحنة بطريقة غير عنيفة ومسيطرة بدلاً من إما الاحتفاظ بها أو إطلاقها في شرارة مفاجئة.

نطاقات المقاومة السطحية الإشارية. يجب أن تتبع أهداف المشروع معيار ESD المعمول به ومتطلبات العملية للعميل.
السلوك تقريبا. مقاومة السطح ما الذي يفعله
موصل 10² – 10 ⁵ Ω شحن الصرف بسرعة كبيرة؛ يستخدم حيث يريد التأريض السريع والمباشر
ثابت-تبديد 10⁵ – 10⁹ Ω شحن الصرف بطريقة مسيطرة وتدريجية - الهدف المعتاد للأسطح
مضاد للستاتيك / منخفض الشحن حتى ~10¹¹ Ω يقاوم توليد الشحنة في المقام الأول
عزل > 10¹² Ω يحمل الشحنة - السلوك الذي يجب تجنبه على أسطح الغرف النظيفة الكبيرة

الدرس المتعلق بالملف بسيط: يمكن أن يكون الجدار المطلي أو المصفوف العازل للغاية ، ويتصرف بالضبط بالطريقة التي لا تريدها. تحدد غرفة نظيفة مدركة لـ ESD الأسطح التي تضعها التشطيب والتأريض في النطاق التبديد ، لذلك تشارك الجدران في التحكم في الشحنة بدلاً من تقويضها.

03 - الاختيار

اختيار لوحات الجدار والسندويش المضادة للستاتيك

غرفة نظيفة لوحة ساندويتش يتم بناؤه من واجهتين معدنيتين مرتبطتين بنواة عازلة. بالنسبة لأداء ESD ، فإن الجزء المهم هو مواجهة ونهايتهابالإضافة إلى كيفية تأسيس اللوحة - وليس النواة. وهذا يعني أنه يمكنك اختيار النواة للخصائص التي تحكمها (الهيكل والحريق والعزل) ومعالجة السطح بشكل منفصل للتحكم الثابت.

الوجه

يجب أن يكون السطح المرئي ناعمًا وقابل للتنظيف وعدم التسرب وإعطائه نهاية مضادة للستاتيك أو ثابتة للتبديد - فولاذ مغطى أو HPL مضاد للستاتيك ، بدلاً من طبقة عازلة قياسية. هذا يحافظ على مساحة الجدار الكبيرة في النطاق المبرد مع استمرار تلبية متطلبات الغرفة النظيفة لسطح نظيف خالي من الجسيمات.

النواة

يتم اختيار النواة لكل شيء آخر. الصوف الصخري ونواة أكسيد المغنيسيوم تجلب أداء الحريق والصلابة. يعطي عسل الألومنيوم لوحة خفيفة ومسطحة جداً؛ البولي يوريثان يوفر العزل الحراري. يظهر القطع أدناه لوحة غرفة نظيفة نموذجية من الصوف الصخري - وجه ناعم ومغلق على نواة هيكلية مقاومة للحريق.

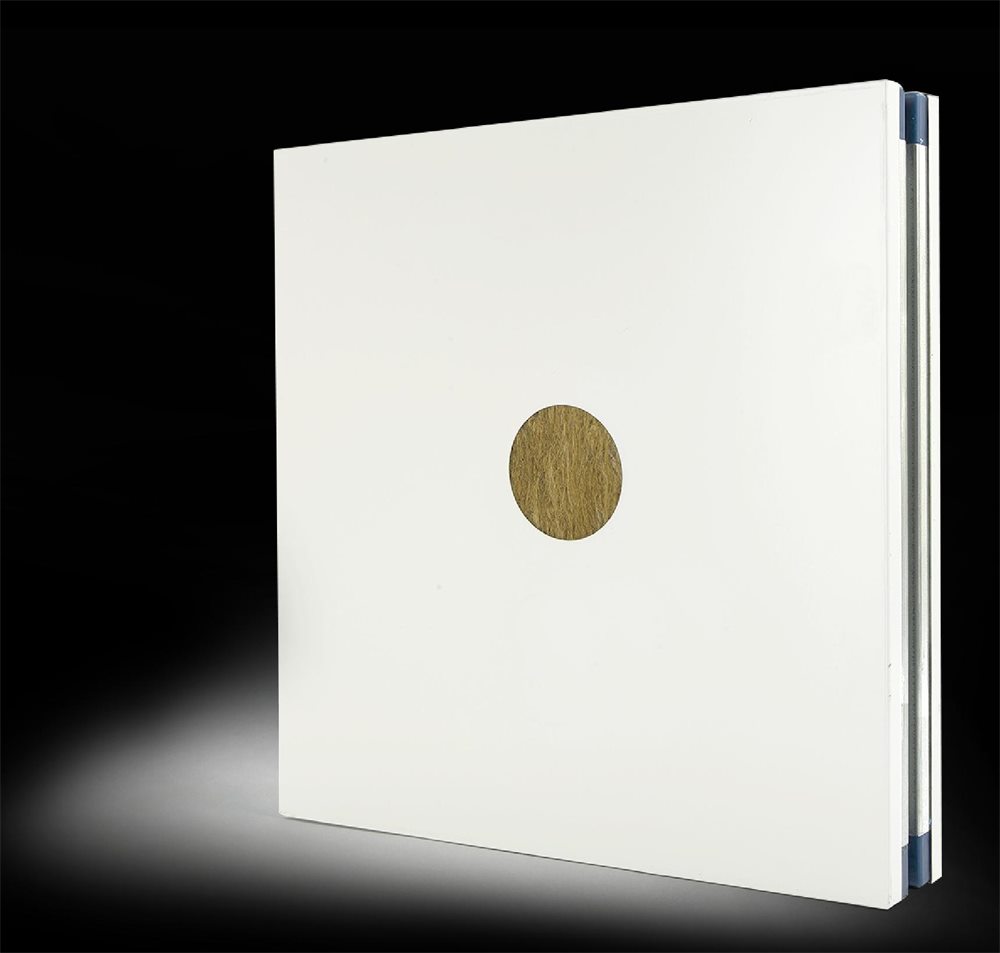

قطع لوحة ساندويتش غرفة نظيفة تظهر مواجهة أبيضة ناعمة فوق نواة الصوف الصخري
السطح والجوهر يقومون بأعمال مختلفة. لوحة ساندويتش غرفة نظيفة مع نواة الصوف الصخري للحريق والصلابة. يحكم السلوك الثابت بتشطيب الوجه وتأريض اللوحة ، وليس النواة.

ما وراء اللوحة نفسها، نفس المنطق السطحي ينطبق على المطابقة لوحات الغرف النظيفة يستخدم للسقوف والأبواب والنوافذ ، لذلك يتصرف المظرف بأكمله بشكل ثابت.

04 - التفاصيل التي تجعلها تعمل

التأريض: تحويل الألواح إلى مسار شحن

السطح التبديد يتحكم فقط في الثابت إذا كان لديه مكان لإرسال الشحنة. بالتالي فإن التفاصيل المحددة لملف مدرك لـ ESD هي التثبيت والتأريضلوحات الجدار والسقف والأرضية والإطار الداعم كلها متصلة كهربائيا بأرض مشتركة ، لذلك فإن الشحن في أي مكان على السطح لديه مسار مستمر منخفض الإجهاد إلى الأرض.

مسار مستمر إلى الأرض
الأسطح المتبددة تعمل فقط عندما يكون كل عنصر مرتبطا مع بعضه وتأريض
DISSIPATIVE CEILING PANELS WALL PANEL WALL PANEL DISSIPATIVE FLOOR common ground

مخطط - الألواح والسقف والأرضية مرتبطة بمرجع أرضي واحد.

عمليا، يعني هذا تحديد نقاط التأريض وأجهزة الربط كجزء من نظام اللوحة، وتصميم المفاصل بحيث يكون الاتصال مستمرا، والتحقق من مقاومة السطح بعد التثبيت. الجدار الذي تم اختباره كمبدد على عينة ولكن لم يتم تثبيته في الموقع يوفر أي حماية على الإطلاق.

05 - تجميعها

باقي المظروف يجب أن تكون غرفة نظيفة

التحكم في ESD لا يتجاوز أبدا متطلبات الغرف النظيفة الأساسية - فهو يجلس فوقها. نفس جدران الغرفة النظيفة لا يزال يجب أن تكون ناعمة ومغلقة وغير قابلة للتسرب وقابلة للتنظيف ، مع تقاطعات خالية من الفجوات التي لا تترك أي زوايا للجسيمات. يجب على التشطيب المضاد للستاتيك أن يبقى على قيد الحياة من التنظيف والتطهير الروتيني دون فقدان خصائصه المبردة ، ويجب أن لا تزال الألواح تلبي احتياجات المشروع من الحريق والهيكلية من خلال النواة.

لهذا السبب يتم تحديد مظروف الغرف النظيفة الإلكترونية بشكل أفضل كنظام منسق واحد: المواجهة، النواة، التشطيب، الأبواب والنوافذ والتأريض المختارة معًا. عندما تكون مقاومة السطح والقدرة على التنظيف وتصنيف الحريق متوازنة في مواصفات لوحة واحدة ، تقوم الجدران بهدوء بعملها - حماية الأجهزة والمنتج دون أن يلاحظها أحد.

الوجبات الرئيسية

  • Static هو a تهديد مزدوج في غرف نظيفة الإلكترونيات: تضر الأجهزة وتجذب الجسيمات.
  • الهدف من الأسطح هو ثابت-تبديد المجموعة (حوالي 10 ⁵–10⁹ Ω), ليست عازلة.
  • في لوحة ساندويتش، يأتي أداء ESD من نهاية الوجه والتأريض - اختر النواة للحريق والهيكل والعزل.
  • التثبيت والتأريض كل سطح على الأرض المشتركة هو ما يجعل جدار تبديد يعمل فعلا.
  • يجب أن لا تزال لوحات مضادة للستاتيك تلبي جميع المعتادة غرفة نظيفة متطلبات التنظيف والختم والحريق.

تحديد مغلف غرفة نظيفة الإلكترونيات؟

توفر Wonclean لوحات جدارية وسندويش وغرف نظيفة مضادة للستاتيك والسقوف والأبواب والنوافذ - المصممة معاً، مع التأريض المصمم في - للبيئات الإلكترونية وشبه الموصلات. شارك هدف ESD ودرجة النظافة الخاصة بك وسوف يساعدك مهندسونا في تحديد النظام.

أسئلة متكررة

أسئلة متكررة

ما المقاومة السطحية يجب أن يكون لوحات الغرف النظيفة المضادة للستاتيك؟
تستهدف معظم أسطح الغرف النظيفة النطاق الثابت المبرد ، حوالي 10 ⁵ to 10⁹ أوم، لذلك الشحنة تصرف بعيدا بطريقة مسيطرة. يجب أن يتبع الهدف الدقيق معيار ESD المعمول به (مثل IEC 61340-5-1 أو ANSI / ESD S20.20) وعملية العميل.
هل تؤثر جوهر لوحة الشطيرة على أداء ESD؟
ليس مباشرة يأتي التحكم الثابت من التشطيب السطحي للوحة وكيفية تثبيته. يتم اختيار النواة - الصوف الصخري، أكسيد المغنيسيوم، عسل أو البولي يوريثان - للحريق والهيكل والعزل.
لماذا تحتاج جدران الغرف النظيفة إلى التحكم الثابت على الإطلاق؟
لأن الساكنة تفعل شيئين ضارين: يمكنها التفريغ في الإلكترونيات الحساسة وتلفها ، كما أنها تجذب الجسيمات المحمولة في الهواء على الأسطح والمنتجات. الجدران التبديدية والأرضية تقلل من كلا المخاطر.
هل التأريض ضروري حقا إذا كانت الألواح مضادة للستاتيك؟
أجل السطح التبديد يسيطر على الشحنة فقط إذا كانت تلك الشحنة لها مسار إلى الأرض. من دون ربط الألواح والسقف والأرضية بأرض مشتركة ، لا يمكن للتشطيب المضاد للستاتيك القيام بعمله.
تكنولوجيا Wonclean
أنظمة غرف نظيفة ومختبرات وحدات منذ عام 2005.
هذه المقالة مخصصة للتوجيه التقني العام؛ التحقق من جميع القيم مقارنة بمعايير ESD المعمول بها ومتطلبات المشروع.
