دمج لوحات الجدران والسقوف في الغرف النظيفة المعقمة: الضغط، FFU وأسطح HPL القابلة للتنظيف

دليل التصميم التقني. غرفة نظيفة تعقيم

دمج لوحات الجدران والسقوف في الغرف النظيفة المعقمة: الضغط، FFU وأسطح HPL القابلة للتنظيف

في بيئات التعبئة العقيمة ، لا يمكن تصميم لوحات الجدران والسقوف كحزم منفصلة. يجب أن تعمل سلسلة الضغط، إمدادات HEPA أو FFU، تدفق الهواء العائد، أسطح HPL القابلة للتنظيف، الاختراقات المختومة والوصول إلى التفتيش معا لحماية استراتيجية مكافحة التلوث.

تعقيم ملء غرفة نظيفة تكامل سقف جدار غرفة نظيفة سقف الغرف النظيفة FFU سطح HPL القابل للتنظيف

الضغطالتحكم في التسرب من خلال الجدران والأبواب والسقوف. FFU/HEPAتنسيق الإمدادات والإرجاع والوصول إلى الخدمات. HPLمراجعة التنظيف والتوافق الكيميائي. المرفق 1دعم استراتيجية مكافحة التلوث.

الغرفة النظيفة المعقمة تعتبر نظامًا مسيطر عليه وليس مجموعة من الألواح والمصابيح والمرشحات. السؤال الحاسم في التصميم هو كيف يؤثر كل جدار وسقف وباب ومسار العودة واختراق الخدمة على اتجاه تدفق الهواء واستقرار الضغط والتنظيف والأدلة على المؤهلات.

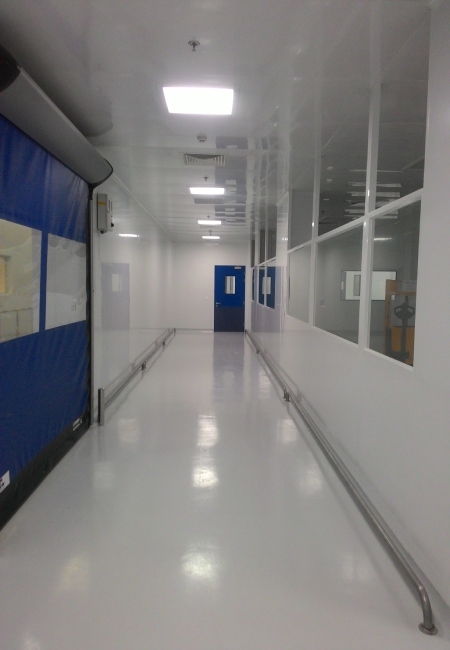

ممر غرف نظيفة معقمة مع لوحات جدارية متكاملة أضواء سقف مؤشرات الضغط وأبواب غرف نظيفة
حدود غرفة نظيفة متكاملة. يجب تنسيق الأبواب وألواح الجدران وخدمات السقف وإشارة الضغط قبل تركيب المنطقة المعقمة.

تكامل النظام

حزم الجدران والسقف يجب أن تشارك منطق واحد لمكافحة التلوث

في مساحات دعم التعبئة العقيمة ، تحدد لوحات الجدران حدود قابلة للتنظيف ومناطق الضغط ؛ تحمل السقوف موزعات HEPA ، FFUs ، أضواء ، لوحات الوصول ، أجهزة الاستشعار وأحياناً تعود. إذا تم تصميم هذه الأنظمة بشكل منفصل ، يمكن للغرفة تطوير حواف صعبة التنظيف ، أو اختراقات غير مخططة ، أو حظر الوصول إلى الخدمة أو علاقات ضغط غير مستقرة.

EU GMP المرفق 1 يؤكد على استراتيجية مكافحة التلوث للمنتجات الدوائية المعقمة. وبالتالي، ينبغي أن يدعم غلاف الغرفة نظافة الهواء والتنظيف والتطهير وتدفق الموظفين وتدفق المواد والصيانة والمراقبة البيئية كمخاطر مرتبطة.

يجب على مراجعات تصميم Wonclean مواءمة ارتفاعات الجدران وشبكة السقف ومواقف FFU أو HEPA وجدول الأبواب وتسلسل الضغط وتشطيب سطح HPL أو المغطاة والمرورات والعوائد واختراقات الخدمة قبل بدء التصنيع.

الضغط وتدفق الهواء

تعتمد سلسلة الضغط على حدود السقف إلى الجدار

ISO 14644-1 تصنيف الغرف النظيفة حسب تركيز الجسيمات المحمولة في الهواء ، بينما ISO 14644-3 يدعم طرق اختبار الغرف النظيفة مثل اختلاف الضغط وتدفق الهواء واختبارات تسرب الفلتر المثبتة. بالنسبة لمناطق التعبئة العقيمة ، تتأثر هذه النتائج بجودة تكامل المظروف.

يمكن أن تفشل سلسلة الضغط عبر مسارات صغيرة: فجوات محيط السقف ، وألواح الوصول غير المختومة ، وتسرب الباب ، وأطر النافذة ، والصناديق الكهربائية ، وأطر المرور أو أكمام المرافق. قد تكون هذه التسربات غير مرئية أثناء البناء ولكن واضحة أثناء التوازن وتصور الدخان.

فحص التكامل في الغرف النظيفة المعقمة.
واجهة المخاطر التقنية طريقة التحكم
مفصل السقف إلى الجدار التسرب والجيوب المتبقية والتنظيف الصعب. استخدم تفاصيل المحيط المختومة والشطف والقابلة للتفتيش.
وحدة FFU أو HEPA تجاوز الفلتر، تدفق الهواء غير المتساوي أو الوصول إلى الخدمة السيئة. تنسيق شبكة السقف، الطقم، نقاط اختبار الوصول والتسرب.
HPL أو سطح الجدار القابل للتنظيف كيمياء التنظيف يمكن أن تضر الحواف أو المفاصل. مراجعة الانتهاء، حماية الحافة ومطاهر التوافق.
إطار الباب والنافذة تؤثر الحوافز والتسربات وتآكل الطقم على الضغط والتنظيف. إحداثيات عمق الإطار، خط الختم، الزجاج والوصول إلى التفتيش.

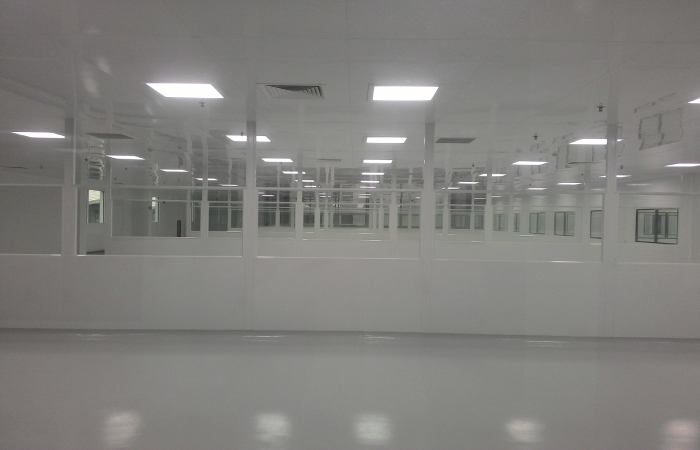

نوافذ مراقبة الغرف النظيفة لوحات الجدران ونظام السقف المتكامل لمنطقة دعم التعبئة العقيمة
تنسيق جدار المراقبة والسقف. وينبغي مواءمة إطارات النوافذ وألواح الجدران وخدمات السقف مع متطلبات تدفق الهواء والتنظيف والمراقبة.

FFU و HEPA السقف

يجب تخطيط مواقع FFU و HEPA مع طرق الإرجاع والصيانة

ليس كل غرفة ملء معقمة تستخدم نفس استراتيجية السقف. ويمكن توفير الحماية من الدرجة الحرجة A بواسطة العزلات أو RABS أو تدفق الهواء أحادي الاتجاه المحلي ، في حين قد تستخدم المناطق المحيطة إمدادات محطة HEPA أو FFUs وفقًا لاستراتيجية مراقبة التلوث في المنشأة. يجب أن يتطابق تخطيط السقف مع مخاطر العملية ، وليس شبكة عامة.

وينبغي تنسيق مواقع وحدات FFU أو HEPA مع مسارات العودة، والحمولات الحرارية للمعدات، وشكل الغرفة، ومواقع المشغل، وفتحات الأبواب ونقاط المراقبة البيئية. الوصول إلى الخدمة مهم بنفس القدر: يجب أن يكون استبدال الفلتر واختبار التسرب ممكنا دون إضرار التشطيبات الجدرانية والسقف القابلة للتنظيف.

بالنسبة لأجنحة التعبئة المعقمة ، يجب مراجعة السقف مع نظام الجدار بحيث لا تخلق حدود الضغط ، وأجهزة الإضاءة ، وأجهزة الرش أو الحريق ، وأجهزة الاستشعار واختراقات الكابلات مخاطر تلوث خفية أو تسرب.

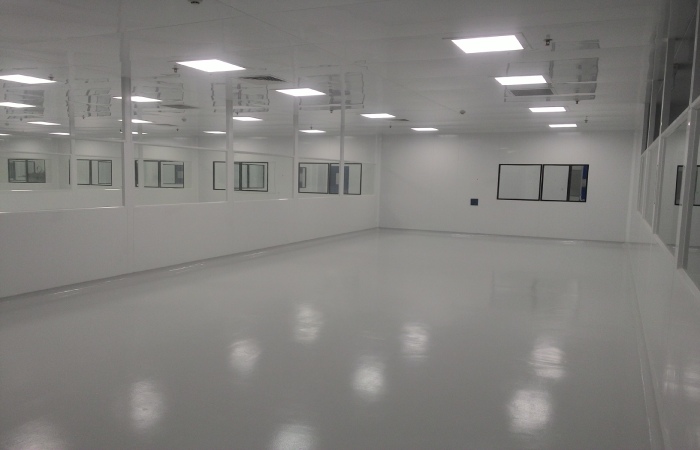

منافذ تدفق الهواء في سقف الغرف النظيفة المتكاملة مع لوحات الجدران البيضاء ونوافذ المراقبة
تدفق الهواء في السقف وألواح الجدران. يجب أن تدعم إمدادات HEPA أو FFU والإضاءة وألواح الجدران ونوافذ المراقبة استراتيجية واحدة لتدفق الهواء والتنظيف.

أسطح HPL القابلة للتنظيف

أسطح HPL القابلة للتنظيف تحتاج إلى الحافة والمفاصل والمطهرات مراجعة

يمكن أن يكون HPL سطح جدار غرفة نظيفة عملية عندما تتطابق الصف والركيزة وحماية الحافة وتفاصيل التثبيت مع برنامج التنظيف. نادرا ما يكون الخطر في وسط اللوحة. عادة ما يتم تعريض الحواف والمفاصل والاختراقات والزوايا والكوفينغ والواجهات إلى الأبواب أو النوافذ.

ASTM D1308 و ASTM D543 هي مراجع مفيدة عند مناقشة التعرض الكيميائي ومقاومة المواد. وينبغي للمشروع أن يحدد المطهرات الفعلية ووقت الاتصال وطريقة المسح ومعايير القبول.

بالنسبة لمناطق دعم التعبئة المعقمة ، يجب أن تكون أنظمة HPL أو الألواح المغطاة ناعمة وغير متسقة ومتوافقة مع كيمياء التنظيف وسهلة التفتيش بعد التطهير المتكرر. يجب اختيار المواد الختامية والقطع بنفس العناية التي يتم اختيارها على وجه اللوحة.

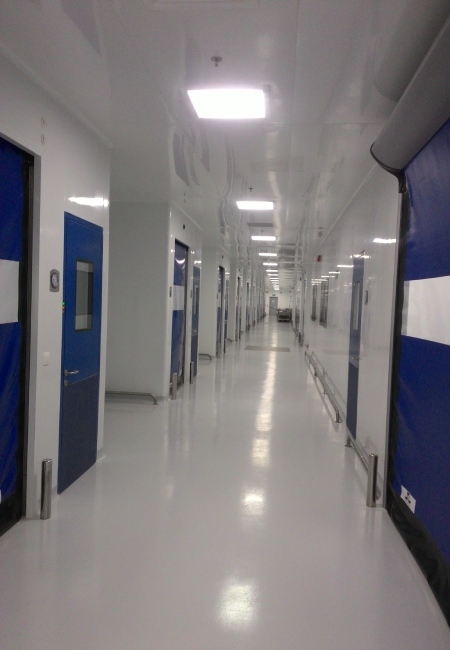

ممر غرفة نظيفة معقمة مع لوحات جدارية قابلة للتنظيف نوافذ أبواب وواجهات إمدادات السقف
واجهة الباب والنافذة والسقف. يجب أن تبقى أسطح الجدران والزجاج والأبواب وخدمات السقف قابلة للتنظيف مع الحفاظ على حدود الضغط.

التأهيل الاستعداد

الرسومات المتكاملة تقلل من المفاجآت المؤهلة

ISO 14644-4 تربط تصميم الغرف النظيفة والبناء وبدء التشغيل. بالنسبة لبيئات التعبئة العقيمة ، يجب أن تنتج حزمة الجدران والسقف سجلات جاهزة للتأهيل: تصميم اللوحة ، وشبكة السقف ، وجدول HEPA / FFU ، وخريطة الضغط ، وجدول الأبواب والنافذة ، وقائمة الاختراق ، وبيانات الختم ، وبيانات المواد السطحية ونقاط التفتيش.

إرشادات المعالجة العصفية لـ FDA كما يؤكد على التحكم في الغرف النظيفة كجزء من توقعات CGMP لتصنيع الأدوية المعقمة. بالنسبة لفرق الهندسة ، يعني هذا أن الغرفة يجب أن تكون قابلة للاختبار والصيانة: تصور تدفق الهواء ، فحص الضغط ، اختبارات تسرب الفلتر المثبتة حيث يتم تحديدها ، سلوك الاسترداد وفحص التنظيف لا ينبغي أن يتم حظره بسبب سوء الوصول.

أفضل تصميم هو واحد حيث يمكن لفريق التحقق من الصحة تتبع كل قرار حدود الغرفة النظيفة إلى سبب التحكم في التلوث.

التحقق من الحقائق التقنية

حقائق مدعومة من المصدر المستخدمة في هذه المقالة

الحقيقة المستخدمة المصدر آثار التصميم
تعتمد فئة الغرف النظيفة على تركيز الجسيمات المحمولة في الهواء. ISO 14644-1 يجب أن تدعم أنظمة الجدران والسقف التحكم في الجسيمات والتحقق منها.
وتشمل طرق اختبار الغرف النظيفة اختبار اختلاف الضغط واختبار تسرب الفلتر المثبت. ISO 14644-3 فلاتر السقف وتفاصيل غلاف الغرفة يجب أن تكون قابلة للاختبار.
يجب تنسيق تصميم الغرف النظيفة وبدء التشغيل. ISO 14644-4 وينبغي مراجعة لوحات الجدران وشبكة السقف والأبواب والخدمات معا.
توجيهات التصنيع العقيم تتطلب التفكير في مكافحة التلوث. EU GMP المرفق 1 يجب أن يدعم تصميم المظروف CCS والتنظيف والمراقبة.
تربط توجيهات المعالجة العصفية التحكم في الغرف النظيفة بتوقعات CGMP. إرشادات المعالجة العصفية لـ FDA يجب أن تكون ضوابط الغرف قابلة للاختبار والصيانة وتوثيقها.
يجب ربط المقاومة الكيميائية السطحية بظروف التعرض المحددة. ASTM D1308 و ASTM D543 يجب التحقق من HPL والأسطح المغطاة ضد المطهرات وتكرار التنظيف.

المعايير المرجعية

المعايير المرجعية وملاحظات الوصول العام

  • ISO 14644-1صفحة ISO الرسمية لتصنيف نظافة الهواء في الغرف النظيفة حسب تركيز الجسيمات.
  • ISO 14644-3صفحة ISO الرسمية لطرق اختبار الغرف النظيفة.
  • ISO 14644-4صفحة ISO الرسمية لتصميم الغرف النظيفة والبناء وبدء التشغيل.
  • EU GMP المرفق 1PDF الرسمي للمفوضية الأوروبية لتصنيع المنتجات الدوائية المعقمة.
  • إرشادات المعالجة العصفية لـ FDAصفحة توجيهات FDA الرسمية لمنتجات الأدوية المعقمة المنتجة عن طريق المعالجة المعقمة.
  • ASTM D1308الصفحة الرسمية لـ ASTM للتأثيرات الكيميائية على التشطيبات العضوية الواضحة والمصبغة.
  • ASTM D543صفحة ASTM الرسمية لتقييم مقاومة البلاستيك للمفاعلات الكيميائية. قد يتطلب نص ISO و ASTM الكامل شراء أو وصول مصرح به.

أسئلة متكررة

تعقيم ملء الجدار والسقف التكامل الأسئلة الشائعة

لماذا يجب تصميم لوحات الجدران والسقوف معاً؟

لأن الضغط وتدفق الهواء والتنظيف والوصول إلى الخدمة ومسارات التسرب كلها تعبر حدود الجدار والسقف. التصميم المنفصل يمكن أن يخلق فجوات أو حواف أو نقاط اختبار غير قابلة للوصول.

هل كل غرفة نظيفة تعقيم تحتاج إلى FFUs؟

لا. تعتمد استراتيجية السقف على مخاطر العملية ، وطريقة الحماية من الدرجة A ، ودرجة الخلفية ، واستخدام العازل أو RABS ، والحمل الحراري ، ونمط تدفق الهواء وخطة الصيانة.

هل أسطح HPL مناسبة لمناطق دعم التعبئة العقيمة؟

يمكن أن تكون مناسبة عندما تتطابق درجة HPL والركيزة وحماية الحافة ومواد الختم وتوافق التنظيف مع متطلبات المطهرات والتفتيش في المنشأة.

ما هي السجلات التي تساعد على تأهيل حزمة الجدار والسقف؟

وتشمل السجلات المفيدة تصميم اللوحة وشبكة السقف وجدول HEPA أو FFU وخريطة الضغط وجدول الأبواب والنافذة وقائمة الاختراق وبيانات المواد وبيانات الختم واختبارات الفلتر المثبتة وسجلات التفتيش.

Wonclean هندسة ملاحظة

تصميم المظرف حول تدفق الهواء والتنظيف والأدلة

بالنسبة لملء الغرف النظيفة المعقمة ، يجب معالجة لوحات الجدران والسقوف كغلاف واحد مسيطر عليه. سيكون اختبار الغرفة النظيفة وتنظيفها وصيانتها أسهل عندما يتم تنسيق حدود الضغط ومواقف FFU أو HEPA وأسطح HPL والأبواب والنوافذ والاختراقات في وقت مبكر.

مراجع Wonclean مفيدة: نظام جدار غرفة نظيفة, نظام سقف الغرف النظيفة, وحدة فلتر المروحة, لوحة ساندويتش غرفة نظيفة, باب غرفة نظيفة, اتصل بـ Wonclean.
