تنسيق لوحات سقف الغرف النظيفة مع شبكات FFU والرشاشات والإضاءة ومفتحات الوصول في مصانع أشباه الموصلات

مدونة تقنية تنسيق سقف أشباه الموصلات

تنسيق لوحات سقف الغرف النظيفة مع شبكات FFU والرشاشات والإضاءة ومفتحات الوصول في مصانع أشباه الموصلات

في غرف نظيفة أشباه الموصلات ، ليس السقف سطح فارغ. إنها طائرة خدمة منسقة حيث تتنافس أنظمة شبكة FFU وألواح سقف الغرف النظيفة والرشاشات وإضاءة LED ومفتحات الوصول وطرق الكابلات وحدود الضغط جميعها على الفضاء.

نظام سقف الغرف النظيفة وحدة فلتر المروحة غرفة نظيفة وحدات استشارات تقنية

تنجح حزمة سقف أشباه الموصلات عندما تحتفظ بتخطيط تدفق الهواء وتخطيط حماية الحريق وتخطيط الإضاءة وتخطيط الصيانة في نفس المحادثة. إذا تم تنسيق هذه الصفقات بشكل منفصل، يمكن للغرفة النظيفة اجتياز مراجعة الرسم ومع ذلك لا تزال تخلق صراعات الموقع فوق خليج العملية.

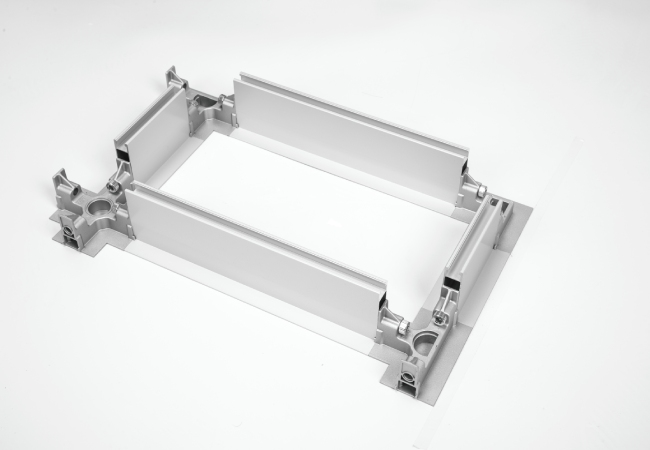

إطار شبكة سقف Wonclean FFU الحقيقي لتنسيق سقف غرف نظيفة أشباه الموصلات
صورة المنتج الحقيقي. يجب تنسيق إطار شبكة FFU مع لوحات السقف ومعدات الإضاءة ورؤوس الرشاش ومفتحات الوصول قبل التثبيت.

منطق شبكة السقف

ابدأ مع تدفق الهواء، ثم قفل الشبكة

وينبغي تطوير نظام شبكة سقف FFU من أهداف تصنيف الغرف والحمل الحراري وعادم الأدوات ومسارات الهواء العائدة والوصول إلى الخدمة في المستقبل. بالنسبة لمناطق أشباه الموصلات عالية الكثافة ، فإن الشبكة ليست فقط إطار دعم. يصبح المرجع لـ FFUs والألواح الفارغة وطرق استبدال الفلتر ومواقف الإضاءة والمعلقات الهيكلية.

وتتمثل خطوة التنسيق العملية في تجميد وحدة السقف فقط بعد مراجعة خريطة خليج العملية وارتفاع المعدات وفراحات الصيانة ومفهوم تدفق الهواء معاً. يمكن تكييف أنظمة السقف Wonclean لتخطيطات وحدات، ولكن الفائدة أقوى عندما يتم إزالة تضاربات الخدمة في مرحلة التصميم.

ISO 14644-4 يقدم توجيهات لتصميم الغرف النظيفة والبناء وبدء تشغيلها، بما في ذلك تركيبات الغرف النظيفة الجديدة والمعدلة والتجديد. وبالنسبة لحزمة السقف، يعني ذلك أنه ينبغي ترجمة المتطلبات إلى وثائق تنسيق قابلة للقياس، وليس فقط رسومات التخطيط.

تنسيق التجارة

الرشاشات والأضواء و FFUs تحتاج إلى خريطة سقف مشتركة

غالبا ما تظهر رؤوس الرشاش وأضواء LED ووحدات FFU بسيطة عند النظر إليها بشكل منفصل. يظهر الصراع عندما يجب على طائرة السقف النهائية الحفاظ على توزيع الهواء وتغطية الحريق والراحة البصرية والقدرة على الخدمة في نفس الوقت. يمكن للرش القريب جدا من وجه FFU أن يتداخل مع الصيانة. يمكن أن يفرض صف خفيف يتم وضعه بدون تخطيط الوصول إلى الفلتر عمل خدمة محرج. تصبح فتحة الوصول دون إزالة فوقها مزخرفة بدلاً من المفيدة.

قائمة تفتيش تنسيق سقف الغرف النظيفة لمصانع أشباه الموصلات.
البند السقف المخاطر الرئيسية الاستجابة التنسيقية
وحدات FFU تدفق هواء غير متساوي، فلاتر غير قابلة للوصول أو الازدحام الكهربائي. مناطق الخدمة الاحتياطية، وقطعات الطاقة وتخليص الاستبدال.
رؤوس الرشاش نقل الميدان، اختراقات السقف أو تأخير مراجعة الحريق. تنسيق مبكر مع مستشار الشفرة وتخطيط الرشاش المعتمد.
الإضاءة الوهج والظلال والتضارب مع وحدات الفلتر. مواءمة الأضواء مع مناطق العمل والوصول إلى خدمة شبكة السقف.
فتحات الوصول لا يوجد وصول عملي إلى المثبطات أو الأسلاك أو أجهزة الاستشعار. رسم خريطة لما يهدف كل فتحة إلى الخدمة قبل التصنيع.

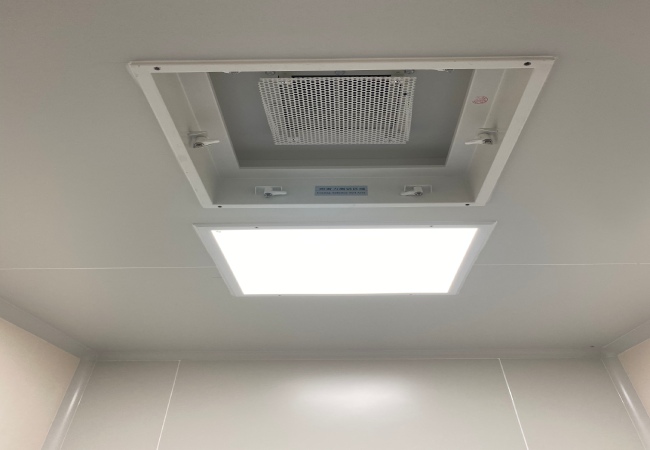

سقف غرفة نظيفة حقيقية مع وحدة الضوء والفلتر المستخدمة لتنسيق سقف أشباه الموصلات
صورة مشروع حقيقي. يجب التحقق من الإضاءة ونقاط إمدادات HEPA ومواقع الوصول كطائرة خدمة سقف واحدة.

لوحات ومفتحات

ألواح السقف الكاذبة للغرف النظيفة لا يجب أن تصبح تخمين

قد تبدو لوحات السقف الكاذبة للغرف النظيفة قابلة للتبديل ، ولكن يمكن لكل موقع لوحة أن يحمل وظيفة مختلفة: إغلاق فارغ ، دعم فلتر ، دمج ضوء ، فتحة الوصول ، فتح المستشعر أو اختراق الخدمة. إذا لم يحدد جدول السقف هذه الوظائف ، فقد يتخذ المثبتون قرارات ميدانية تضعف قابلية التنظيف أو تأخير التأهيل.

بالنسبة لمصانع أشباه الموصلات ، يجب أن يتضمن جدول اللوحة نوع اللوحة ، وحجم الشبكة ، وافتراض الحمل ، ونهج التثبيت أو الختم ، والخدمات المجاورة ونقاط التفتيش. لوحة الوصول المعدة في المصنع أسهل توثيقها من فتح الميدان اللاحق ، خاصة عندما تجلس فوق خليج أدوات سيكون من الصعب الدخول إليه بعد تركيب المعدات.

NFPA 13 يشار إليه بشكل شائع لتصميم وتركيب نظام الرش التلقائي. وينبغي دائما مراجعة تنسيق سقف الغرف النظيفة مع السلطة المحلية ومهندس الحماية من الحرائق وقاعدة رموز المشروع لأن متطلبات الرش لا يمكن حلها من قبل موردي الغرف النظيفة وحدهم.

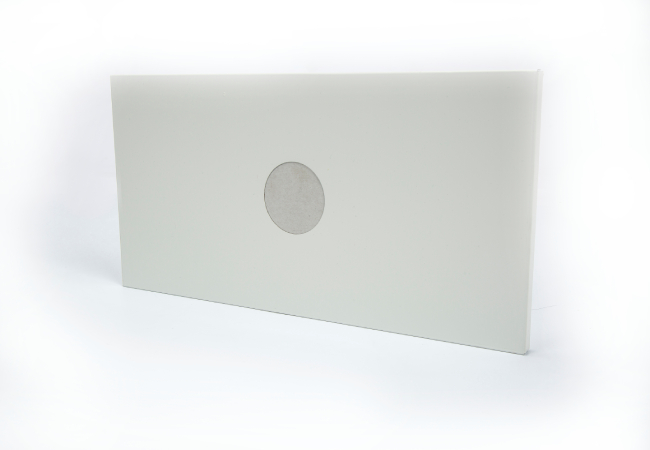

لوحة سقف غرفة نظيفة حقيقية جاهزة لتنسيق فتحة الوصول أو اختراق الخدمة
صورة المنتج الحقيقي. تساعد الألواح المعدة في المصنع في التحكم في جودة الافتتاح ودعم سجلات التفتيش لاختراقات الخدمة.

عرض المؤهلات

يجب أن يكون تخطيط السقف قابل للاختبار بعد التثبيت

ISO 14644-3 يغطي طرق اختبار أداء الغرف النظيفة مثل تدفق الهواء وفرق الضغط والانتعاش والاختبار المرتبط بالفلتر. تصميم السقف الذي يصعب الوصول إليه صعب أيضًا اختباره وإصلاح المشاكل وصيانته.

قبل إطلاق حزمة السقف، تحقق من ما إذا كانت مواقع الاختبار، والوصول إلى تسرب الفلتر، وأجهزة التوازن، وأجهزة استشعار الضغط وتوقعات استعادة الغرفة متوافقة مع ترتيب السقف الفعلي. الهدف ليس زيادة التعقيد؛ هو جعل السقف المثبت مفهوم للفريق الذي يجب أن يؤهله.

التحقق من الحقائق التقنية

ماذا تفعل هذه المقالة ولا تدعي

  • لا تدعي المادة أن لوحات السقف وحدها تحدد فئة ISO؛ يتم التحقق من تصنيف الجسيمات المحمولة في الهواء عن طريق اختبار تركيز الجسيمات تحت ISO 14644-1.
  • يجب تأكيد مسافة الرش وتصميمه من قبل مهندس الحماية من الحرائق والسلطة المختصة. يجب ألا يتجاوز تخطيط الغرف النظيفة متطلبات سلامة الحياة.
  • وينبغي أن يشمل تنسيق شبكة FFU إزالة الصيانة، والوصول الكهربائي وطرق الاستبدال، وليس فقط توزيع تدفق الهواء الأولي.
  • تقلل الألواح المعدة في المصنع والاختراقات الموثقة من القطع الميداني غير المضبط ، ولكن لا يزال التحقق من الموقع مطلوبًا قبل التأهيل.

المعايير التقنية المرجعية

مصادر لمراجعتها أثناء الهندسة

  • ISO 14644-4يستخدم في هذه المقالة حيث يتم مناقشة التصميم والبناء وتخطيط بدء التشغيل.
  • ISO 14644-3يستخدم حيث يتم مناقشة تدفق الهواء والضغط والانتعاش واختبار الغرف النظيفة.
  • ISO 14644-1 : مرجع لتصنيف نظافة الجسيمات المحمولة في الهواء.
  • NFPA 13 : المشار إليها حيث يتم مناقشة تنسيق تخطيط الرشاش.

أسئلة متكررة

الأسئلة الشائعة

ما هو نظام شبكة السقف FFU؟

هو نظام دعم وتنسيق السقف لوحدات فلتر المروحة والألواح وعناصر الخدمة. في مشاريع أشباه الموصلات ، يساعد أيضًا على تنظيم وصول الصيانة والإضاءة وتوجيه الخدمة.

هل يمكن تغيير لوحات سقف الغرف النظيفة بعد التثبيت؟

يمكن تغيير بعض الألواح ، ولكن التغييرات المتأخرة يمكن أن تؤثر على الختم وتدفق الهواء وتخطيط الرشاش وسجلات التشغيل. يجب التخطيط للفتحات الحرجة قبل التصنيع.

هل تقلل الرشاشات من أداء الغرف النظيفة؟

مطلوبة الرشاشات بموجب قانون الحريق المعمول به. المهمة الهندسية هي تنسيق موقعها مع شبكة سقف الغرف النظيفة وتجنب الصراعات الميدانية غير الضرورية.

لماذا مفاتيح الوصول مهمة؟

فتحات الوصول تسمح للفنيين بفحص الصمامات والمخاطفات والأسلاك والأجهزة الاستشعارية وخدمتها دون تلف السقف غير المسيطر عليه. وينبغي ربطها بنقاط خدمة محددة.
