دليل الاختيار لغرف نظيفة الصيدلية الموحدة لتسليم المشروع بشكل أسرع
مقارنة فرق المشتريات صيدلية وحدات غرف نظيفة يجب تقييم أكثر من سرعة التسليم. في الممارسة العملية ، ينجح بناء غرف نظيفة وحدات عندما يتم حل المرافق وتسلسل الضغط ومنطق التشغيل قبل التصنيع ، في حين لوحات غرف نظيفة وحدات يتم اختيارها للختم والتنظيف والتحكم في التغيير في المستقبل ، وفي وقت مبكر استعراض هندسة المشروع يستخدم لتأكيد حدود الرفع وواجهات الموقع وتسلسل التحقق من الصحة.
ما هي أنواع المشاريع التي تناسب أفضل غرف الصيدلية النظيفة؟
الغرف النظيفة الصيدلية الموحدة تناسب المشاريع حيث يقين الجدول الزمني وجودة البناء القابلة للتكرار وتقليل تعطل الموقع أكثر من التسلسل المخصص بالكامل للموقع. وهذا له صلة خاصة بأجنحة الإنتاج الصيدلاني ومناطق دعم التكوين والمصانع التجريبية وغرف تعبئة الأجهزة الطبية ومساحات دعم التكنولوجيا الحيوية ومختبرات سلامة الأغذية ومناطق تجميع الأدوات الدقيقة التي تحتاج إلى بيئات خاضعة للسيطرة دون فترات بناء طويلة في الموقع.
عادة ما تكون أقوى حالة استخدام هي التوسع داخل منشأة تشغيل أو مساحة جديدة تحت سيطرة في منطقة تتوفر فيها عمالة ضيقة أو نوافذ طقسية صعبة أو حدود إغلاق صارمة. في هذه الحالات ، يمكن أن تساعد أنظمة الجدران الجاهزة في المصنع ، وأبواب الغرف النظيفة ، ونوافذ الغرف النظيفة ، وأقسام السقف الجاهزة للمرافق في تقليل غبار الموقع ، وتقليل أعمال التجارة الرطبة ، وتقصير التسلسل بين الانتهاء من الغرفة وتشغيلها.
التسليم المتكامل مفيد أيضًا عندما يحتاج المشروع في وقت لاحق إلى نقل أو توسيع تدريجي أو نشر عن بعد. ويمكن أن يكون مختبر حاويات أو مرفق وحدات هجين مناسبا لاختبار الأقمار الصناعية، أو دعم الإنتاج المؤقت، أو النمو التدريجي للقدرة، شريطة أن يتم تصميم الهيكل، وقيود النقل، والخدمات القابلة لإعادة الاتصال، واستراتيجية التحكم في الضغط مسبقا بدلا من الارتجال بعد التسليم.
ما هي المعلمات التقنية المهمة قبل الموافقة على بناء غرف نظيفة وحدات؟
أهم المعلمات التقنية هي تلك التي تؤثر على التصنيف والانتعاش والقدرة على التنظيف واستقرار التشغيل بعد التسليم. بالنسبة لغرف نظيفة الصيدلية الموحدة ، يجب على المشترين أولاً تحديد استراتيجية النظافة المستهدفة ، مثل الحماية الحرجة من فئة ISO 5 المدعومة من قبل المناطق المحيطة بفئة ISO 7 أو فئة ISO 8 ، جنبًا إلى جنب مع تفسير GMP المطبق للعملية وطريق المنتج. عندما تستشهد الفرق بالتصنيفات ، يجب أن تستخدم الرسمية ISO 14644 تصنيف الغرف النظيفة المصطلحات بدلا من الاعتماد على وصف التسويق غير الرسمي.
وينبغي مراجعة الضغط وتدفق الهواء كضوابط تشغيلية، وليس كعناصر خطية على ورقة الاقتباس. بالنسبة للغرف المجاورة من الدرجات المختلفة ، فإن الضغط التفاضلي حوالي 10-15 باس هو مرجع تصميم شائع ، ولكن يجب أن تتبع نقطة الإعداد النهائية تردد استخدام الباب وترتيب الهواء العائد واحتياجات الاحتواء ومخاطر العملية. وينبغي أيضًا تبرير ACH بوظيفة الغرفة ، وحمل الحرارة ، وحمل الأشخاص ، وحمل المعدات ، وتوقعات الاسترداد بدلًا من النسخ من قالب عام.
تحكم درجة الحرارة والرطوبة يستحق نفس مستوى الاهتمام. يبدأ العديد من المشاريع بمراجع تصميم شائعة حول 20-24 درجة مئوية و 45-60٪ من الرطوبة النسبية ، ولكن هذه ليست حدود عالمية. يجب أن تتطابق مع حساسية المنتج، وراحة المشغل، واحتياجات التحكم الثابت، وكيمياء التنظيف، ومجموعة التحكم HVAC في كل من الظروف العادية والمضطربة.
وينبغي التحقق مبكرا من تنسيق السقف والمظروف. يمكن لأحجام التنسيق الشائعة لـ FFU وشبكة السقف مثل 1200 × 1200 ملم و 1200 × 600 ملم تبسيط تصميم الفلتر وتخطيط الإضاءة والوصول إلى الصيانة ، ولكن فقط إذا تم إصلاح مسار تحميل الشبكة ومنطق لوحة الوصول وفتحات MEP قبل التصنيع. بالنسبة لألواح الغرف النظيفة الموحدة ، يجب على المشترين مقارنة الخيارات الأساسية مثل الصوف الصخري وأكسيد المغنيسيوم وعصار الألومنيوم والبو وفقًا لأداء الحريق والوزن والسطح والسلوك الحراري ومقاومة التأثير وطريقة التنظيف.
يجب على المشترين أيضًا طلب بيان خطي لإعادة الاستخدام والنقل. المقياس المفيد ليس مطالبة تسويقية حول "إعادة الاستخدام" بشكل عام ، ولكن الإجابة العملية على عدد الألواح وأعضاء السقف والأبواب والنوافذ ووحدات الخدمة التي يمكن تفكيكها ونقلها وإعادة تأهيلها بعد تغيير التخطيط ، وما هي إعادة العمل في الموقع التي ستظل مطلوبة عند تغيير المرافق أو الاختراقات.
لماذا تخطئ فرق المشتريات في تحديد لوحات غرف نظيفة وحدات وتأخر المشروع؟
الخطأ الأكثر شيوعا هو معاملة لوحة الجدار كمنتج مستقل بدلا من كجزء من مظروف الغرفة النظيفة. لا تزال لوحة شطيرة الغرفة النظيفة التي تبدو مقبولة على الورق يمكن أن تخلق تسرب وصعوبة التنظيف وسوء وصول الصيانة إذا لم يحدد المشروع الهندسة المشتركة وتفاصيل الزاوية وإطارات الأبواب وواجهات النافذة المزروعة واختراقات مربع المرور والانتقالات من السقف إلى الجدار قبل التصنيع.
خطأ آخر مكلف هو اختيار النوع الأساسي وحده. الصوف الصخري ، MgO ، عسل الألومنيوم ، وألواح PU كل واحدة تحل مشاكل هندسية مختلفة ، ولكن لا أحد منها صحيح تلقائيا لكل مشروع صيدلية. مقاومة الحريق والسلوك الصوتي والأداء الحراري والصلابة والتعرض للتآكل وتفاصيل الختم وطريقة التنظيف كلها مهمة. يمكن أن يفرض الخيار الخاطئ تعزيزًا لاحقًا أو عملًا إضافيًا في الختم أو قيودًا على كيفية تنظيف الغرفة وصيانتها.
كما تضيع الفرق الوقت عندما لا تحدد التحكم في الواجهة للأنظمة المساعدة. إذا تركت مواقف دش الهواء ، وخطوط تقسيم الغرف النظيفة ، واتجاهات التأرجح لباب الغرف النظيفة ، وخطوط رؤية النافذة ، وفتحات مربع المرور لقرارات مرحلة التثبيت ، فإن النتيجة غالبا ما تكون إعادة القطع ، وإضافة الغبار ، وتدفق الموظفين المحرج ، وتشغيل أطول. تسليم وحدات أسرع يعمل فقط عندما يتم تجميد الواجهات في وقت مبكر بما فيه الكفاية لتصنيعها بشكل صحيح مرة واحدة.
كيف يجب أن تنسق بناء غرف نظيفة وحدات مع شبكة السقف ، وتكييف الهواء ، وأقفال الهواء ، وصناديق المرور؟

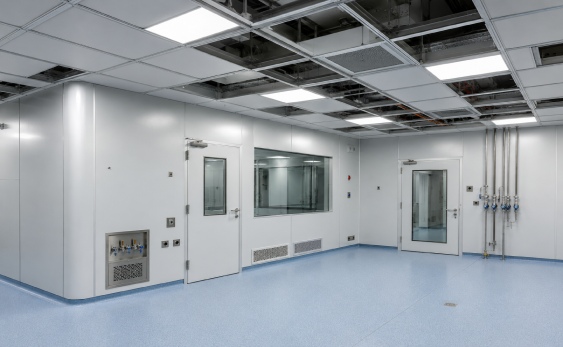

بناء غرف نظيفة وحدات جيدة ينسق جميع الأنظمة الرئيسية حول تدفق الهواء والوصول والصيانة. في معظم مشاريع الصيدلية ، فإن شبكة سقف الغرف النظيفة ليست فقط إطار دعم ؛ هو منصة الخدمة لوحدات FFU ، ومرشحات HEPA الغرف النظيفة ، والإضاءة ، والألواح الفارغة ، ونقاط الاختبار ، وفتحات الصيانة. إذا تم التخطيط لشبكة السقف في وقت متأخر ، فإن تغطية تدفق الهواء والوصول إلى الفلتر ومواءمة الإضاءة غالبا ما تعاني.
وينبغي تنسيق نظام الجدار مع نظام السقف قبل الإفراج عن التصنيع. يجب أن يتوافق تصميم لوحة غرفة نظيفة وحدات مع استراتيجية الهواء العائد ، وارتفاعات المعدات ، وإطارات الأبواب ، ونوافذ التنظيف ، واختراقات المرافق بحيث تحافظ الغرفة النهائية على استقرار الضغط وتظل سهلة التنظيف. وهذا هو أيضًا المكان الذي يمكن فيه لـ Wonclean دعم فرق المشروع من خلال تنسيق تفاصيل قسم الغرف النظيفة والتصنيع المسبق للمصنع ورسومات الواجهة قبل بدء العمل في الموقع.

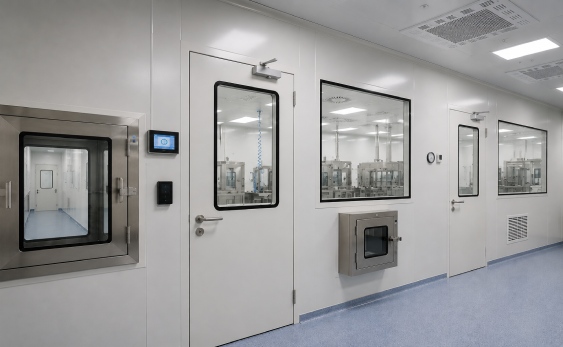

يجب مراجعة تكييف الهواء والتبريد وتسلسل الضغط جنبا إلى جنب مع منطق الوصول إلى الغرفة. الغرف النظيفة المخصصة للاستخدام الصيدلاني عادة ما تحتاج إلى مسار إمداد مرشح، ووضع الهواء العائد المناسب، وأهداف الاسترداد المحددة، وعلاقات الضغط المراقبة. عندما يتحرك الموظفون أو المواد بين المناطق ، فإن قفل الهواء في الغرفة النظيفة وصندوق المرور ليس ملحقات. وهي جزء من استراتيجية مكافحة التلوث. غالبا ما تكون الأبواب المترابطة وطرق النقل المعقولة وتخطيط الاسترداد أكثر أهمية من إضافة المكونات بعد إصلاح التخطيط بالفعل.
يمكن أن تكون الحمامات الهوائية مفيدة أيضًا ، ولكن فقط عندما تتطابق مع نمط حركة المرور ومنطق الملابس. في بعض المشاريع ، لا يكون القرار الأفضل هو "المزيد من المعدات" ولكن تسلسل أنظف من التحكم في الباب ونقل المواد واسترداد الضغط المراقب. وعليه، ينبغي لفريق المشتريات أن تسأل عما إذا كان المورد قد نسق منطق التحكم في دش الهواء، وصندوق المرور، وباب الغرفة النظيفة، ونافذة الغرفة النظيفة، وتكييف الهواء والتبريد في تسلسل واحد بدلا من تسعيرها على أنها بنود منفصلة.
ما الذي يجب أن تقارنه فرق المشتريات في جدول الاختيار؟
يجب أن يقلل جدول المقارنة الجيد من الغموض قبل الشراء. النسخة الأكثر فائدة تربط كل مشغول المشتري بنظام موصى به، فحص فني واحد، ومخاطر مشروع واضحة واحدة إذا تم تجاهلها.
| سؤال المشتري | النظام الموصى به | التحقق من المفتاح | المخاطر إذا تم تجاهلها |
|---|---|---|---|
| تحتاج إلى تركيب غرفة سريعة في مصنع تشغيل؟ | بناء غرف نظيفة وحدات | وحدة تقسيم، طريق الرافعة، ربط MEP | انزلاق الجدول وإعادة العمل بالموقع |
| هل تحتاج إلى مظروف جدارية قابلة للتنظيف والمغلقة؟ | لوحات غرف نظيفة وحدات | نوع النواة ، المفاصل المسحوبة ، اختراقات مغلقة | التسرب وفشل التنظيف |
| تحتاج إلى تصفية موثوقة، ضوء، وتنسيق الوصول؟ | شبكة سقف الغرف النظيفة | 1200 × 1200 / 1200 × 600 تخطيط، مسار التحميل | اصطدامات FFU وسوء وصول الصيانة |
| تحتاج مساحة نظيفة بعيدة أو مرحلية أو متنقلة؟ | مختبر الحاويات | إطار النقل، مقيد الاهتزاز، خطة إعادة الاتصال | أضرار المرور العابر وصعوبة النقل |
| تحتاج إلى سلسلة ضغط مستقرة وتدفق المواد؟ | HVAC ، قفل الهواء ، وحزمة مربع المرور | أساس ACH، هدف 10-15 Pa، أقفال، الهواء العائد | انجراف التلوث والانتعاش البطيء |
هل يمكن تسليم المشروع الأسرع لا يزال يحمي استعداد GMP؟
لا يزال التسليم الأسرع يمكن أن يحمي استعداد GMP عندما يستخدم المشروع التصنيع المسبق لتقليل عدم اليقين في الموقع بدلا من تجنب الهندسة. العامل الحاسم هو ما إذا كانت المواصفات تغطي بالفعل أهداف التصنيف وتسلسل الضغط وقفل الأبواب والقدرة على التنظيف والوصول إلى الصيانة وتسلسل التثبيت والاختبار والتأهيل قبل مغادرة الوحدة الأولى للمصنع.
من الناحية العملية ، يجب على مديري المشتريات تفضيل الموردين الذين يمكنهم شرح كيفية التحقق من المظروف الموحدة وشبكة سقف الغرف النظيفة وواجهات التكييف والتبريد وتفاصيل لوحة ساندويتش الغرف النظيفة وتخطيط قفل الهواء أو صندوق المرور قبل التثبيت. يساعد هذا النهج على تقليل تصحيحات الختم في المراحل المتأخرة ، وعدم التوازن غير المتوقع في تدفق الهواء ، وتأخيرات التحقق من الصحة التي يمكن تجنبها بعد الانتهاء المادي للغرفة.
ساعدنا فريق Wonclean في قفل مفاصل اللوحة ودعم السقف وواجهات المرافق قبل وصول الوحدات إلى الموقع ، مما قلل من إعادة تصميم التثبيت ، وتحسن اتساق الختم ، وجعل استعداد التحقق من الصحة أسهل إظهار أثناء بدء التشغيل.
مدير هندسة المشروع، برنامج التوسع الصيدلاني
