لوحات جدار الغرف النظيفة المقاومة للمواد الكيميائية لبيئات التطهير الصيدلانية
تحليل فني. أنظمة جدار الغرف النظيفة الصيدلانية
لوحات جدار الغرف النظيفة المقاومة للمواد الكيميائية لبيئات التطهير الصيدلانية
يتم تنظيف الغرف النظيفة الصيدلانية وتطهيرها وفحصها بشكل أكثر عدوانية بكثير من الغرف المعتادة التي يتم التحكم فيها. الكحول وبيروكسيد الهيدروجين وهيبوكلوريت والعوامل المبيدة للبراثيم لا تلمس السطح المرئي فقط ؛ مع مرور الوقت ، يتحدون الالتصاق الطلاء ، وحواف HPL ، ومفاصل اللوحة ، والزوايا المغمورة ، وإطارات الأبواب واختراقات الخدمة.
لوحات الغرف النظيفة جدار غرفة نظيفة لوحات ساندويتش لوحة غرفة نظيفة HPL
| سطحمقاومة التلوين والتورم والطحال وهجوم المطهر. | المشتركةحواف لوحة الختم، الخليج، النوافذ، الأبواب والاختراقات. | النواةمطابقة تصنيف الحريق، صلابة، مسطحة وخطر الرطوبة. | دليلالتوافق الوثيقي مع نظام التنظيف الفعلي. |
يجب أن تبدأ مواصفات لوحة الجدار لغرفة الصيدلانية GMP بنظام التطهير. إذا كانت الغرفة تستخدم 70٪ IPA فقط ، فإن ملف المخاطر يختلف عن الغرفة التي تدور بيروكسيد الهيدروجين وهيبوكلوريت الصوديوم ومبيدات الجراثيم. اللوحة الصحيحة ليست ببساطة "بيضاء وقابلة للغسيل"؛ هو نظام من المواد الوجه، النواة، اللاصق، الملف الشخصي المفصل، الختم وتفاصيل التثبيت التي تبقى قابلة للتنظيف بعد التعرض الكيميائي المتكرر.
السائق التنظيمي
لماذا التطهير يغير مواصفات لوحة الجدار
EU GMP المرفق 1 يقول إن أسطح الغرف النظيفة المكشوفة يجب أن تكون ناعمة ومقاومة وغير مكسورة، وأن مواد الغرف النظيفة يجب أن تسمح بالتطبيق المتكرر لمواد التنظيف والتطهير ومبيدات الجراثيم عند استخدامها. وهذا يحول لوحة الجدار من منتج البناء إلى جزء من استراتيجية مكافحة التلوث.
نفس المنطق يظهر في إرشادات المعالجة العصفية لـ FDAالذي يشير إلى جدران ناعمة وصعبة وسهلة التنظيف ونظام لتنظيف وتطهير الغرفة في مناطق المعالجة العصفية. بالنسبة لألواح الجدران ، فإن السؤال العملي بسيط: هل يمكن تنظيف السطح المثبت وتطهيره بعد سنوات من المسح والصدمة والرطوبة ودورات درجة الحرارة والصيانة؟
عندما يصبح السطح طائريًا أو ملوثًا أو متشققًا أو متورمًا أو متفرقًا أو مفتوحًا في التماسات ، لم تعد المشكلة مستحضرات التجميل. ويمكن للجدار إلقاء الجسيمات أو بقايا الفخ أو مخاطر الميكروبات أو إنشاء مواقع صعبة التفتيش.
نظام المواد
المقاومة الكيميائية هي أكثر من ورقة الوجه المرئية
يجب تقييم توافق المطهرات عبر نظام الجدار الكامل. الوجه الفولاذي المكشوف أو المغطى هو الدفاع الأول ، ولكن السائل يمكن أن ينتقل إلى حواف القطع ، والمفاصل من لوحة إلى لوحة ، والزوايا المغطاة ، وأطر الأبواب ، وأطر النافذة ، وصناديق المرور ، وأكمام الأنابيب والصناديق الكهربائية. الوجه المقاوم للكيميائيات مع ختم الحافة الضعيفة لا يزال جدار غرفة نظيفة ضعيف.
بالنسبة لـ HPL وغيرها من المواجه البوليمرية ، يمكن فحص المقاومة الكيميائية بأساليب موثقة مثل ASTM D543الذي يغطي تقييم المواد البلاستيكية ضد الكواشف الكيميائية. بالنسبة للصلب المغطى ، راجع بيانات الطلاء وسمك الفيلم والالتصاق ومقاومة التآكل والأدلة على التعرض للمطهرات. بالنسبة لكل مادة ، يجب أن يتطابق بروتوكول المشروع مع التركيز الكيميائي الفعلي ، ووقت الإقامة ، وطريقة المسح وممارسة الشطف.
الهندسة
اطلب مقاومة SOP التنظيف الفعلي ، وليس فقط عبارة عامة مثل "سهلة التنظيف". يجب أن تكون المواد الكيميائية والتركيز ووقت الاتصال ومعايير التفتيش مرئية في ملف التأهيل.
| عائلة الوكيل | الاستخدام النموذجي | خطر الجدار المحتمل | استجابة المواصفات |
|---|---|---|---|
| IPA أو الإيثانول | مسح روتيني. | التخفيف أو التخلل أو البقايا عند الطلاءات الضعيفة. | تحقق من مقاومة الطلاء / الكحول HPL ومسح المتانة. |
| بيروكسيد الهيدروجين | دعم التطهير والتطهير الحيوي. | الأكسدة، هجوم الختم، تبييض الحافة. | مراجعة توافق VHP / H2O2 السائل للوجوه والطبقات والمواد الختامية. |
| هيبوكلوريت الصوديوم | تنظيف متكرر أو عميق. | تلوين، التآكل، انهيار الطلاء، هجوم الكلوريد. | تأكيد تركيز هايبوكلوريت، ممارسة الشطف وحدود التفتيش. |
| حمض بيراسيتيك أو مبيدات الجراثيم | التحكم الميكروبي الدوراني. | الإجهاد الأكسدي وتدهور الختم. | تشغيل عينة التعرض حيث البيانات الكيميائية غير كاملة. |
HPL مقابل الصلب
HPL وألواح الصلب المغطاة حل مشاكل مختلفة

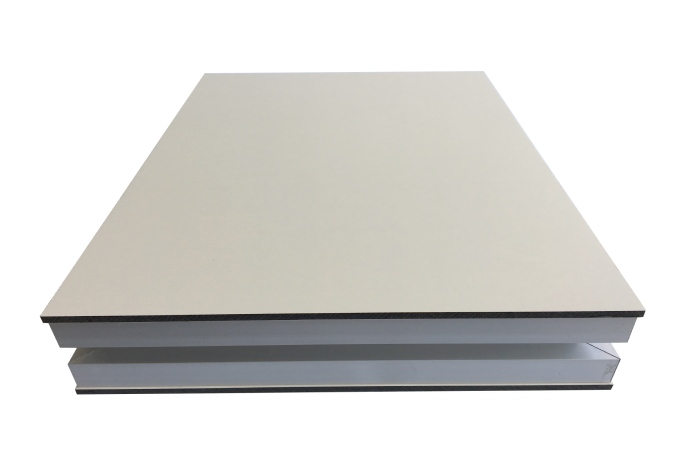

لوحات غرف نظيفة HPL غالبا ما يتم اختيارها حيث يجب أن يقاوم الجدار المسح المتكرر والتعرض الكيميائي والتأثير. يمكن أن يكون السطح الكثيف قويًا في الممرات الصيدلانية وغرف الصياغة ومناطق دعم الغسيل والمختبرات. عادة ما يكون خطر التثبيت في الحواف والمتقاطعات ، لذلك تحتاج مشاريع HPL إلى قطع منضبط وحماية الحافة ومواد ختم متوافقة.
ألواح ساندويتش فولاذية مغلفة تستخدم على نطاق واسع لأنها توفر قابلية التنظيف والاستقرار الأبعاد والتركيب وحدات فعالة. المتغيرات الرئيسية هي نوع الطلاء ، المعالجة المسبقة ، مقاومة التآكل ، مسطحة اللوحة ، اختيار النواة وتصميم المشترك. في المناطق الكيميائية القاسية، يمكن تبرير أنظمة الفولاذ المقاوم للصدأ أو أنظمة السطح المحسنة لمناطق رش أو غسل مختارة.
الإجابة الصحيحة ليست مادة واحدة لكل غرفة. غالبا ما يجمع التصميم العملي بين الفولاذ المغطى لغرف GMP العامة ، و HPL لمناطق عالية اللمس وعالية التطهير ، وحماية الفولاذ المقاوم للصدأ بالقرب من العمليات الرطبة العدوانية أو المواقع عالية التأثير.
قابلية التنظيف
التنظيف يعتمد على هندسة التقاطع ، وليس فقط لمعان السطح

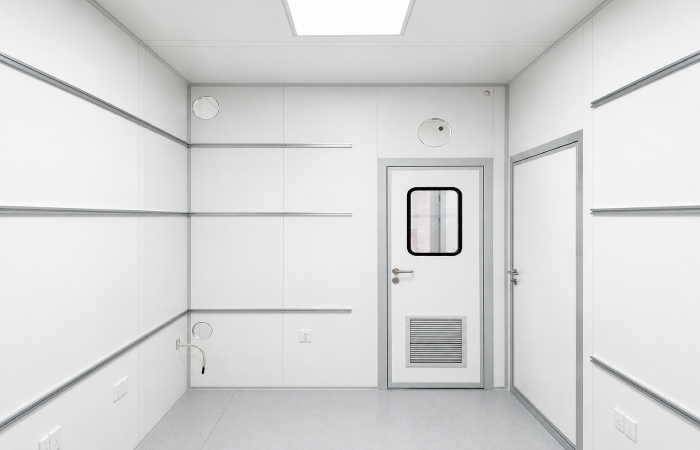

لا تزال لوحة الجدار اللامع يمكن أن تفشل إذا كانت الغرفة تحتوي على حواف، مفاصل مؤخرة مفتوحة، حبات السيليكون الخام، رؤوس المسمار المكشوفة أو الأطر المتراكمة. يحذر المرفق 1 من الثغرات التي يصعب تنظيفها بفعالية ويدعو إلى أبواب تتجنب الثغرات التي يصعب تنظيفها. لذلك ، يجب اقتران لوحات الجدران الصيدلانية مع نوافذ التنظيف ، وأبواب الغرف النظيفة التنظيفية ، والغطاء المختوم واختراقات الخدمة المسيطرة عليها.
ISO 14644-5:2025 إطار عمل الغرفة النظيفة حول برنامج مراقبة العمليات الذي يتضمن التنظيف والصيانة والمراقبة. بالنسبة لألواح الجدران، يعني هذا أن الغرفة النهائية يجب أن تدعم نظام التنظيف: يجب أن يكون المشغلون قادرين على الوصول إلى الأسطح وإزالة البقايا وفحص التماسات وتوثيق الضرر قبل أن يصبح انحرافًا في مراقبة التلوث.
- استخدم الزوايا الداخلية المكشوفة حيث يتطلب التطهير الروتيني مسارات مسح مستمرة.
- ابقي نوافذ الرؤية والأبواب وصناديق المرور على سطح الجدار.
- مفاصل لوحة الختم مع المواد المتوافقة مع دوران المطهر.
- تجنب المكونات المكشوفة، الخرز الختم الخام والفخاخ الرطوبة.
النواة والربط
النواة لا تلمس المطهر ، لكنها لا تزال تؤثر على الأداء على المدى الطويل
يجب اختيار جوهر لوحة ساندويتش غرفة نظيفة لأداء الحريق والصلابة والمساحة والاحتياجات الصوتية وحساسية الرطوبة. الصوف الصخري ونواة أكسيد المغنيسيوم شائعة حيث يكون أداء الحريق والصلابة مهمة. يمكن أن يدعم عسل الألومنيوم لوحات مسطحة جدا لأنظمة الجدران والسقف المتميزة. يمكن النظر في نواة PU أو PIR حيث يكون العزل الحراري هو المحرك الرئيسي ، مع مراعاة استراتيجية حريق المشروع.

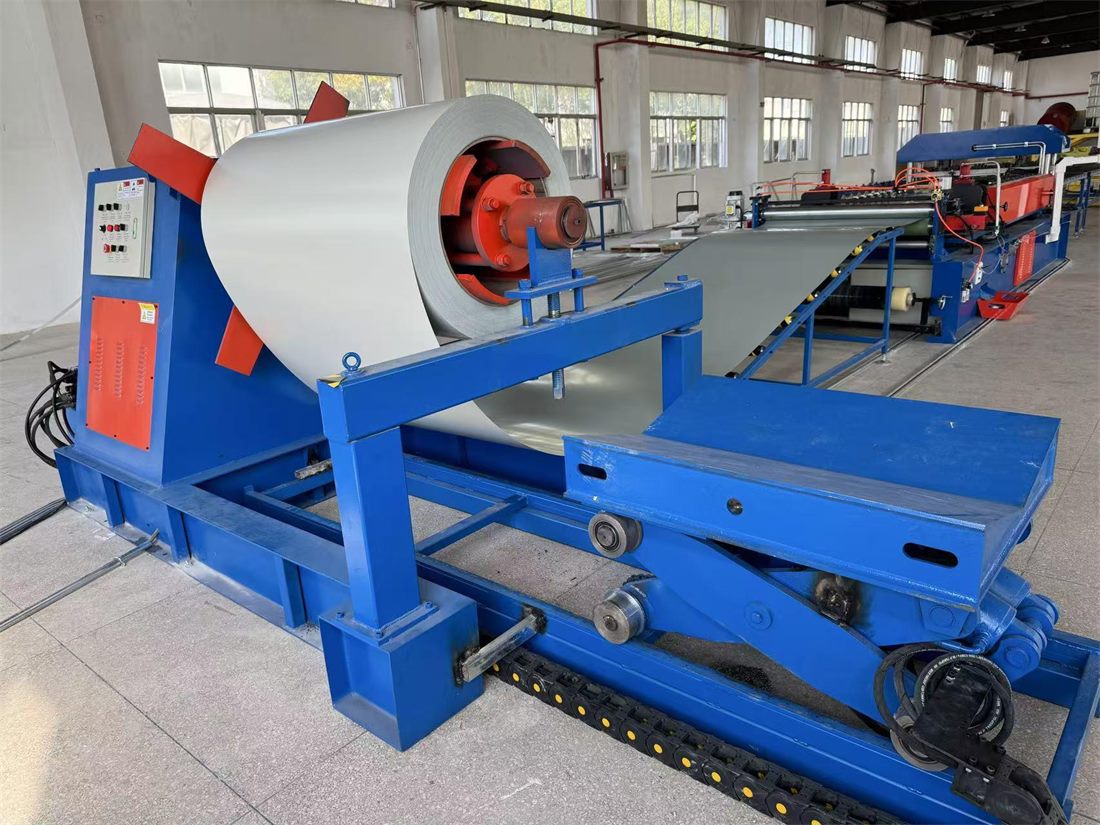

جودة الالتصاق مهمة لأن التنظيف المتكرر يمكن أن يؤدي إلى الرطوبة والدراجة الحرارية. إذا كان وجه اللوحة والجوهر واللاصق متطابقين بشكل سيء ، فقد تكون النتيجة فقاعة أو طبل أو تقطيع. بالنسبة للمشاريع الصيدلانية ، يجب أن تكون مراقبة إنتاج الألواح وسجلات المواد الواردة وفحص تركيب الموقع جزءًا من حزمة الدوران.
حزمة المؤهلات
ماذا يجب أن تطلب قبل الموافقة على لوحة جدار الصيدلانية
يجب على المورد الموثوق به المساعدة في ربط بناء الجدران باستراتيجية مكافحة التلوث في المنشأة. يجب أن لا تتوقف التسليم عند سمك اللوحة واللون. وينبغي أن يظهر كيف سيبقى نظام الجدار قابل للتنظيف والختم والتفتيش في إطار برنامج التنظيف الحقيقي للمنشأة.
- مصفوفة من المطهرات، التركيزات، أوقات الإقامة والتغيرات السطحية المقبولة.
- بيانات المواد السطحية لمناطق HPL أو الفولاذ المغطى أو الفولاذ المقاوم للصدأ.
- لوحة مشتركة، الزاوية coving، إطار الباب، إطار النافذة وتفاصيل مربع المرور.
- منطق اختيار النواة لتصنيف الحريق والصلابة والمساحة والتعرض للرطوبة.
- سجلات ضمان الجودة المصنع لربط اللوحة والأبعاد والنهاية السطحية.
- قائمة فحص الموقع للخدوش والمفاصل المفتوحة وجودة الختم والقدرة على التنظيف.
التحقق من الحقائق التقنية
حقائق مدعومة من المصدر المستخدمة في هذه المقالة
| الحقيقة المستخدمة | المصدر | آثار التصميم |
|---|---|---|
| يجب أن تكون أسطح الغرف النظيفة المكشوفة ناعمة ومقاومة وغير مكسورة. يجب أن تسمح المواد بالتنظيف والتطهير المتكرر. | الاتحاد الأوروبي GMP المرفق 1، 2022 | حدد لوحات الجدران والمفاصل والأبواب كأسطح قابلة للتنظيف ، وليس فقط أقسام الغرف. |
| تتطلب مناطق المعالجة المعقمة جدران ناعمة وصعبة وسهلة التنظيف ونظام تنظيف / تطهير. | إرشادات المعالجة المعقمة لـ FDA | يجب أن تدعم أسطح لوحات الجدران والواجهات التنظيف والتفتيش الروتينيين. |
| ISO 14644-5:2025 يتضمن التنظيف والصيانة والمراقبة ضمن مراقبة عمليات الغرف النظيفة. | ISO 14644-5:2025 | يجب اختيار تفاصيل الجدران حتى تتمكن فرق العمليات من تنظيفها وصيانتها ومراقبتها باستمرار. |
| يمكن تقييم المقاومة الكيميائية للمواد البلاستيكية أو الصفيحة باستخدام طرق التعرض للمفاعلات الكيميائية الموثقة. | قائمة ASTM D543-21 | وينبغي التحقق من واجهات HPL والبوليمر ضد دوران المطهر الفعلي. |
المعايير المرجعية
المعايير المرجعية وملاحظات الوصول العام
- EU GMP المرفق 1، تصنيع المنتجات الدوائية المعقمة : PDF عام ، يستخدم للمباني ، والأسطح الناعمة ، والتنظيف المتكرر وتوافق المطهرات.
- إرشادات إدارة الأغذية والعقاقير للصناعة ، منتجات الأدوية المعقمة المنتجة عن طريق المعالجة المعقمةPDF عام ، يستخدم لتنظيف جدران الغرف وتنظيف / تطهير التوقعات.
- ISO 14644-5:2025صفحة ISO الرسمية لعمليات الغرف النظيفة. معايير ISO الكاملة محمية بحقوق الطبع والنشر وقد تتطلب شراء. الصفحة الرسمية توفر ملخص وحالة النشر.
- ASTM D543-21قائمة ANSI لتقييم المقاومة الكيميائية للبلاستيك. قد يتطلب نص ASTM الكامل الشراء. استخدام المصادر الرسمية / المعتمدة لتأهيل المشروع.
أسئلة متكررة
أسئلة متكررة
ما هو أفضل لوحة جدار غرفة نظيفة للتطهير الصيدلاني؟
هل يمكن لألواح الغرف النظيفة HPL مقاومة بيروكسيد الهيدروجين والمبيض؟
لماذا الزوايا المهمة في تصميم جدار الغرف النظيفة؟
ما هي الوثائق التي يجب طلب لوحات الجدران المقاومة للكيميائيات؟
تحديد الجدار كجزء من استراتيجية مكافحة التلوث
لا يتم اختيار لوحات جدار الغرف النظيفة المقاومة للكيميائيات بواسطة لون السطح وحده. بالنسبة لبيئات التطهير الصيدلاني ، يجب أن تربط المواصفات المواد السطحية ، نواة لوحة الشطيرة ، التصميم المشترك ، الزوايا المغطاة ، أبواب الغرف النظيفة ، النوافذ ، الممرات ووثائق التحقق من الصحة في نظام واحد قابل للصيانة.
