التحكم في AMC والستاتيك في سقف غرف نظيفة أشباه الموصلات
تحليل فني. سقف غرف نظيفة أشباه الموصلات
التحكم في AMC والستاتيك في سقف غرف نظيفة أشباه الموصلات
الغرف النظيفة لشبه الموصلات لا تسيطر عليها فئة الجسيمات وحدها. يمكن أن ينشأ التلوث الجزيئي المحمول بالهواء والتفريغ الكهربائي الثابت في منطقة السقف ، حيث تتفاعل وحدات الكهرباء الكهربائية والفلاتر الكيميائية وشبكات السقف من الألومنيوم ومواد الختم والإضاءة ولوحات الوصول وأنشطة الصيانة مع بيئات العمليات الحساسة للغاية.
سقف الغرف النظيفة سقف قابل للمشي شبكة سقف FFU سقف الألومنيوم
| AMCالأحماض الجزيئية والقواعد والمواد العضوية والمواد الدوباتية. | ثابتخطر ESD من الأسطح وتدفق الهواء والصيانة. | السقفFFUs، الشبكات، الألواح، الطوابق ونقاط الوصول. | التحكمالمواد، الترشيح، التأريض والرصد. |
يجب تحديد نظام سقف أشباه الموصلات كمنصة لمكافحة التلوث ، وليس فقط كشبكة دعم ميكانيكية. يجب على السقف توزيع الهواء النظيف ، وحمل وحدات FFU ووحدات الفلتر ، والحد من انبعاث الغازات الجزيئية ، وتوفير وصول الصيانة الآمن والحفاظ على استراتيجية التأريض المستمرة للتحكم الكهربائي الثابت.
لماذا يهم
الجسيمات هي جزء واحد فقط من مخاطر الغرف النظيفة لشبه الموصلات
ISO 14644-1 تصنيف الجسيمات ضروري لتصنيع أشباه الموصلات ، ولكن التصوير الليثوغرافي المتقدم والتراسب والحفر والقياس ومعالجة الوافيرات تستجيب أيضًا للتلوث على المستوى الجزيئي والشحنة الكهربائية. يمكن أن تمر الغرفة بتصنيف الجسيمات ولا تزال تخلق خطر العائد إذا لم يتم إدارة الأحماض والقواعد والمواد العضوية القابلة للتكثيف ومركبات الدوبانت أو الأسطح المولدة للشحنة.

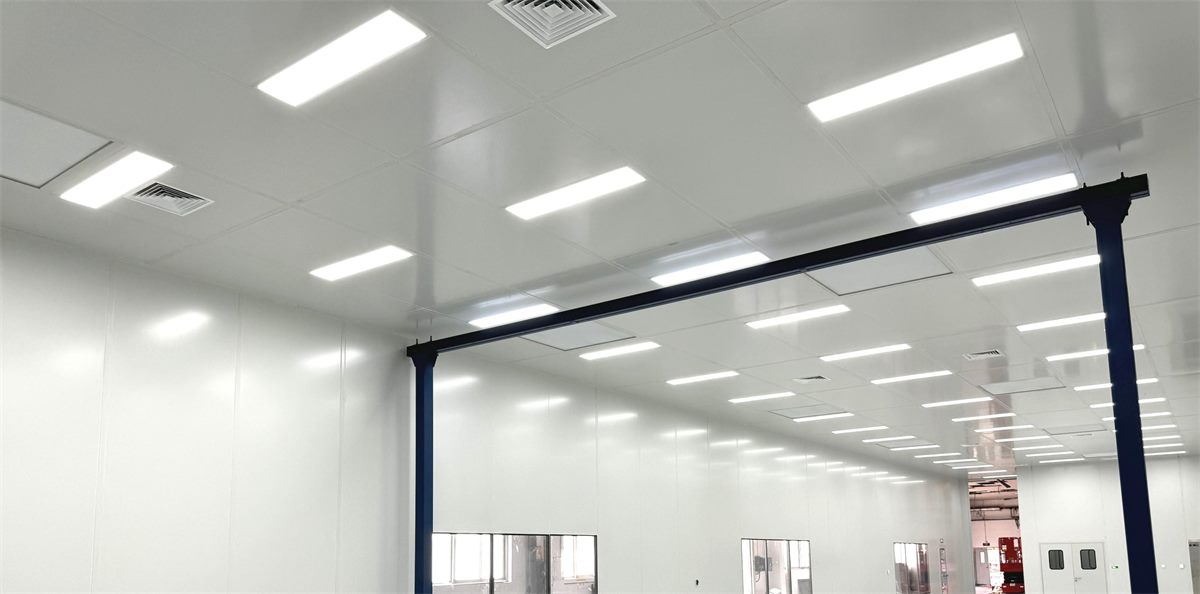

منطقة السقف هي واجهة مهمة لأنها تجمع بين تدفق الهواء والترشيح والختم والإضاءة وتوجيه الكابلات وألواح الوصول ونشاط الصيانة. يمكن لأي طلاء أو طوق أو لاصق أو سترة كابل أو مادة ختم مختارة بشكل سيء أن تصبح مصدر AMC. يمكن لأي إطار معدني معزول أو سطح عالي المقاومة أن يصبح جزءًا من مشكلة التحكم الثابت.
تعريف AMC
التحكم في AMC يبدأ بالتصنيف ورسم الخرائط للمصدر
يشير التلوث الجزيئي المحمول بالهواء ، وغالبا ما يختصر باسم AMC ، إلى الملوثات الكيميائية في الهواء بدلا من الجسيمات وحدها. ISO 14644-8:2022 يعالج نظافة الهواء الكيميائية عن طريق التركيز الكيميائي ، بينما سيمي F21 يستخدم في بيئات أشباه الموصلات لتصنيف مستوى الملوثات الجزيئية المحمولة في الهواء. في بيئات أشباه الموصلات ، تشمل مجموعات AMC النموذجية المركبات الحمضية والمركبات الأساسية والمواد العضوية القابلة للتكثيف والأنواع المتعلقة بالمواد الدوبانتية أو المعادن. يمكن لهذه الملوثات التفاعل مع الشرائح والمقاومة الضوئية والبصريات والشبكات والأجهزة الاستشعارية وكيمياء العمليات.
بالنسبة لتصميم السقف ، تتمثل الخطوة الأولى في رسم خريطة حيث قد تدخل الملوثات الجزيئية أو تتشكل: الهواء المكياج ، وتدفق العادم العكسي للعملية ، ومواد البناء ، وألواح السقف ، ومواد الختم ، والمرشحات ، ومذيبات الصيانة ، وصنادين الكابلات ومكونات Plenum. بمجرد أن تكون خريطة المصدر واضحة، يمكن لمواصفات السقف تحديد القيود على المواد واستراتيجية الترشيح الكيميائي ونقاط المراقبة.
| عنصر السقف | مخاطر AMC | خطر ثابت | التحكم الهندسي |
|---|---|---|---|
| شبكة سقف الألومنيوم | طلاء، بقايا الزيت أو بقايا التنظيف. | أقسام معدنية معزولة. | الانتهاء منخفض الغازات ، والتحقق من صحة التنظيف ومسار التأريض المرتبط به. |

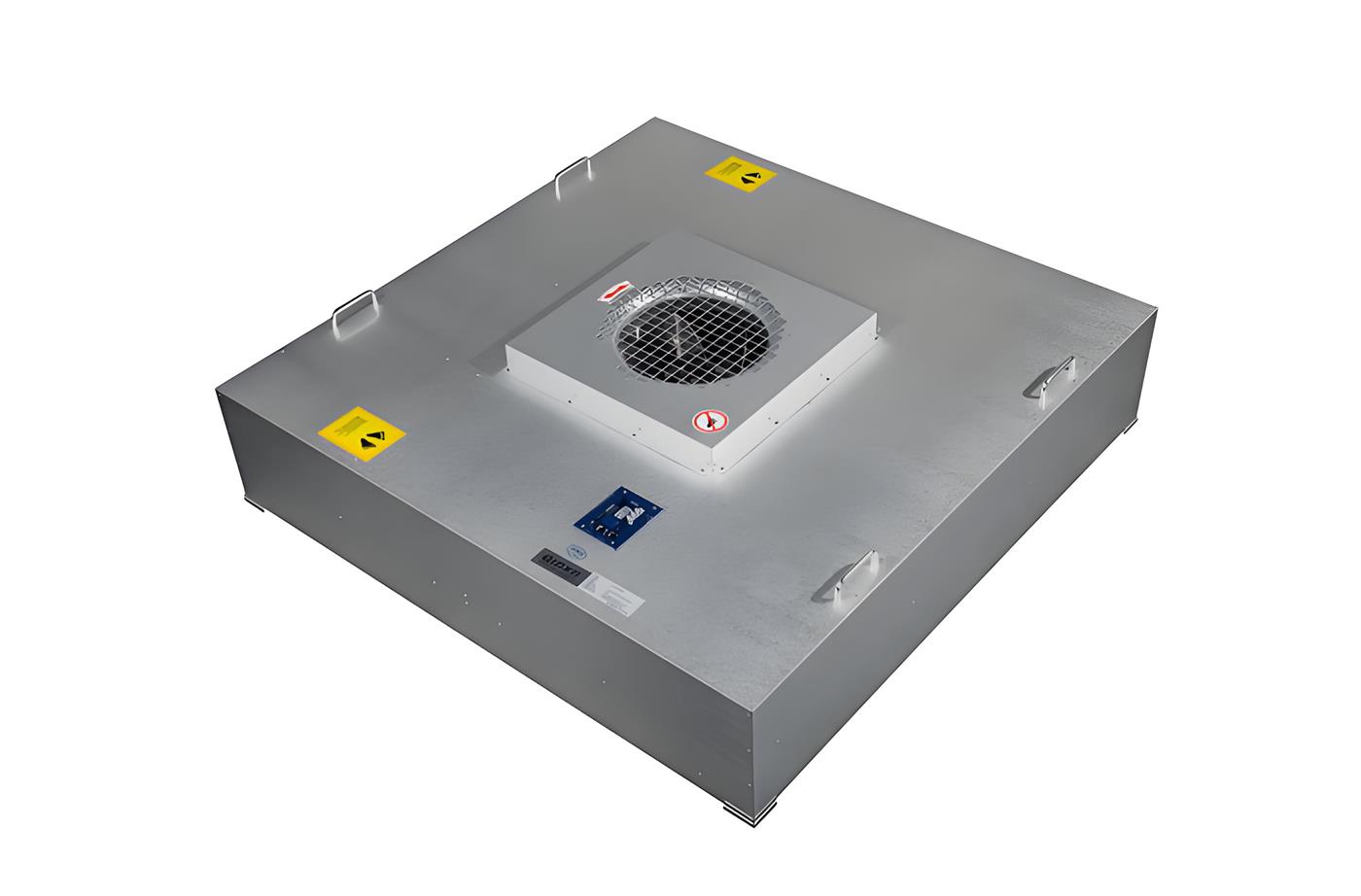

| FFU وحدة الفلتر | تصفية وسائل الإعلام، اللاصقات، الطوابق أو حرارة المروحة. | غلاف غير مرتبط أو طرق الكابلات. | متوافق مع HEPA / ULPA والمرشحات الكيميائية ، والتحكم في الطقق وربط المعدات. |
| لوحات الوصول | مواد الختم ومواد التشحيم وجسيمات الصيانة. | نقل الرسوم أثناء عمل الخدمة. | التحكم في الأداة، إجراء الخدمة الآمنة ESD وتفاصيل الختم القابلة للتكرار. |
| مسارات الإضاءة والكابلات | البلاستيك، مواد سترة وشيخوخة الحرارة. | أجزاء موصلة عائمة. | المواد المعتمدة وإدارة الكابلات والتحقق من التأريض. |
مواد السقف
يجب أن يعالج اختيار المواد الغازات والتآكل والتأريض
وينبغي مراجعة مواد سقف أشباه الموصلات للنظافة والتوافق الكيميائي وسلوك الإفراج عن الغاز ومقاومة التآكل والاستمرارية الكهربائية. تستخدم سقف الألومنيوم على نطاق واسع لأنها تجمع بين الوزن المنخفض والاستقرار الهيكلي ومقاومة التآكل ، ولكن التشطيب وعملية التنظيف وطريقة الاتصال لا تزال مهمة.
بالنسبة لمصنع حساس لـ AMC ، تجنب معالجة الطلاءات واللاصقات ومواد الطقق ومواد الختم كمنتجات بناء عامة. وينبغي مراجعتها مقارنة بمخاطر العملية وكيمياء التنظيف واستراتيجية الفلتر الكيميائي. في المناطق ذات المخاطر العالية، قد تكون هناك حاجة إلى عينات مواد أو إعلانات موردين قبل الموافقة النهائية.
الهندسة
أفضل سقف غرفة نظيفة أشباه الموصلات ليس فقط قوي ومثبت الهواء. كما أنها منخفضة الانبعاثات وقابلة للتنظيف ومقاومة للتآكل ومدمجة كهربائيا في خطة التحكم الثابت.
الترشيح الكيميائي
يجب تصميم الفلاتر الكيميائية حول أنواع AMC ، وليس إضافتها في وقت لاحق
تسيطر ترشيح HEPA أو ULPA على الجسيمات ، ولكن التلوث الجزيئي يتطلب ترشيح كيميائي أو تقليل المصدر. لذلك يجب على تصميم السقف أن يحجز مساحة وميزانية الوصول والضغط لوحدات الفلتر الكيميائي الصحيحة. قد يتطلب الغاز الحمضي والغاز الأساسي والبخار العضوي والتحكم في المواد المضادة وسائط مختلفة أو ترشيح مرحلي.

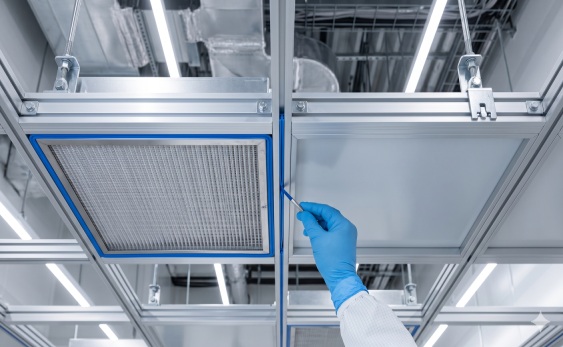

لا تحدد الفلاتر الكيميائية كملحق عام. وينبغي لفريق المشروع أن يحدد المجموعات المستهدفة لـ AMC، وتركيز التحدي المتوقع، وعمر الخدمة، وانخفاض الضغط، والوصول إلى الاستبدال، ومراقبة التسرب وخطة الرصد. عندما تجلس الفلاتر فوق سقف غرفة نظيفة، فإن الوصول الآمن والختم القابل للتكرار جزء من تصميم مكافحة التلوث.
التحكم الثابت
التحكم الثابت يتطلب مسار مستمر ، وليس أجزاء موصلة معزولة
لا يتم حل المخاطر الكهربائية الثابتة عن طريق اختيار مكون موصل واحد. تحتاج شبكة السقف ، وأغلفة FFU ، ولوحات الوصول المعدنية ، وصنادين الكابلات ، وأغلفة الإضاءة ومنصات الخدمة إلى مفهوم محدد للترابط والتأريض. توجيهات ANSI/ESD S20.20 من ESDA يؤكد على تدابير الربط والتأريض ومراقبة ESD كجزء من برنامج مراقبة رسمي. الهدف هو تبديد الشحنة تحت السيطرة دون إنشاء مسارات حالية غير آمنة أو غير مستقرة.

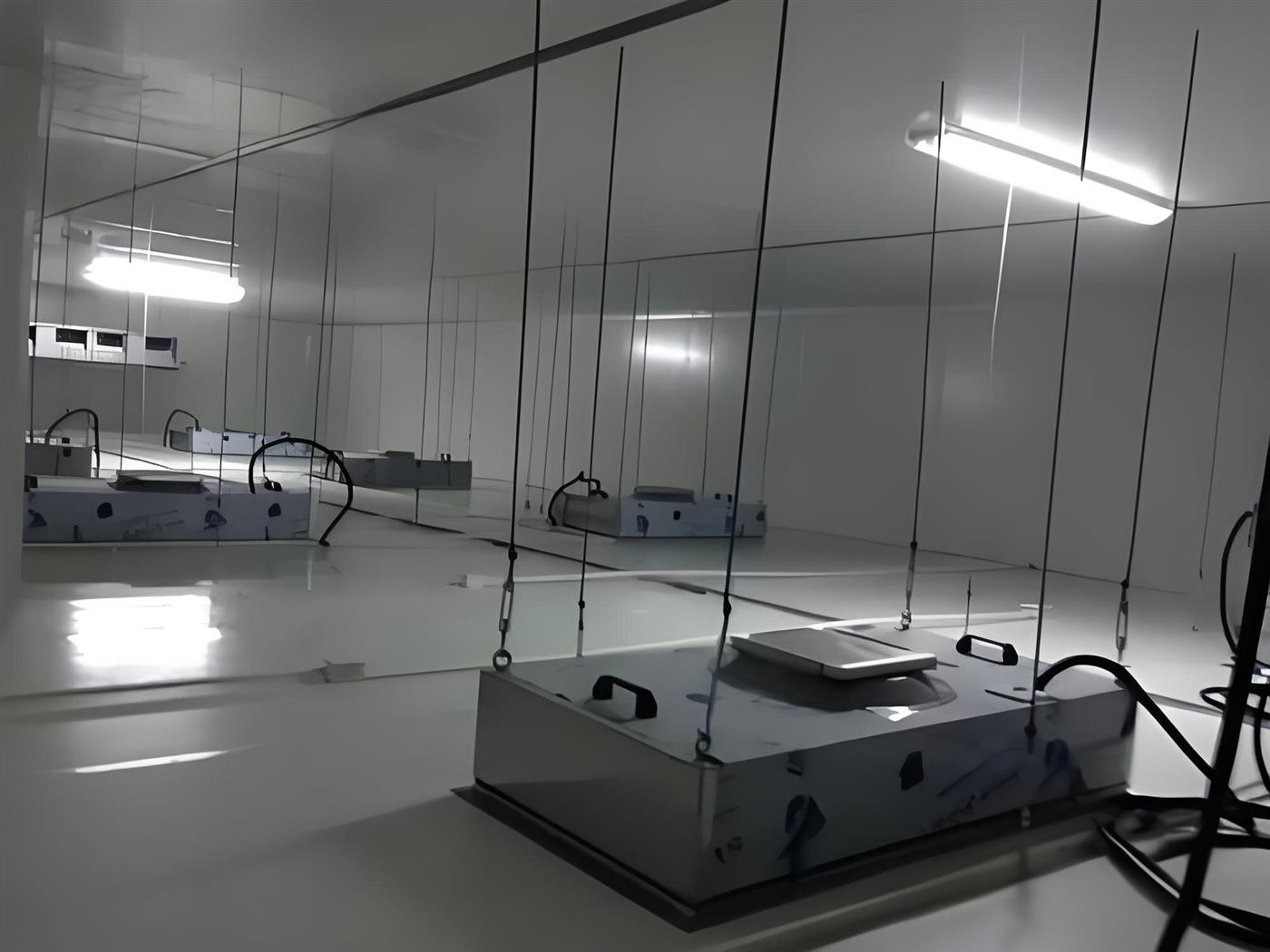

يمكن أن تزيد المخاطر الثابتة أثناء الصيانة واستبدال الفلتر وحركة الأدوات فوق السقف. يمكن للمشغلين والسلمات والعربات والقفازات والأغطية البلاستيكية وتوجيه الكابلات المؤقتة تغيير سلوك الشحن. لذلك يجب أن يكون إجراء صيانة السقف جزءًا من برنامج التحكم في ESD ، وليس فقط تعليمات الخدمة الميكانيكية.
- تحقق من الاستمرارية الكهربائية عبر أقسام شبكة السقف من الألومنيوم.
- غلافات FFU السندات، غلافات الإضاءة ومنصات الخدمة وفقًا لخطة التأريض للمشروع.
- تجنب الانقطاعات العزلية التي تنشأ عن الطلاءات أو الطوابق أو المثبتات المعزولة.
- فحص مقاومة الوثائق وتكرار التفتيش كجزء من حزمة دوران الغرف النظيفة.
مواصفات قائمة التحقق
ما يجب تحديده قبل طلب سقف غرفة نظيفة أشباه الموصلات
- فئة الجسيمات المستهدفة، اتجاه تدفق الهواء، تغطية الفلتر وتوقعات الاسترداد.
- مجموعات القلق AMC، نوع الفلتر الكيميائي، انخفاض الضغط والوصول إلى الخدمة.
- المواد المعتمدة للسقف والطلاء والأطباق ومواد الختم والكيمياء التنظيفية.
- تقييم حمولة شبكة السقف من الألومنيوم وقواعد الوصول القابلة للمشي ومناطق الصيانة.
- استراتيجية الترابط والتأريض للشبكة، وحدات التشغيل الفوري، والأضواء، ولوحات الوصول وصنادين الكابلات.
- نقاط المراقبة لـ AMC والضغط التفاضلي وتدفق الهواء ودرجة الحرارة والرطوبة.
- فحص المصنع، فحص تركيب الموقع، سجلات الفلتر واختبارات القبول النهائي.
التحقق من الحقائق التقنية
حقائق مدعومة من المصدر المستخدمة في هذه المقالة
| الحقيقة المستخدمة | المصدر | آثار التصميم |
|---|---|---|
| ISO 14644-1 تصنيف الغرف النظيفة حسب تركيز الجسيمات المحمولة في الهواء. | ISO 14644-1:2015 | يجب تحديد فئة الجسيمات ، لكنها لا تغطي بالكامل مخاطر AMC أو ESD. |
| ISO 14644-8 يعالج نظافة الهواء الكيميائية عن طريق التركيز الكيميائي. | ISO 14644-8:2022 المعاينة | يجب معالجة التحكم في AMC بشكل منفصل عن التحكم في الجسيمات. |
| يستخدم SEMI F21 في الصناعة لتصنيف مستوى الملوثات الجزيئية المحمولة في الهواء في البيئات النظيفة. | سيمي F21 | يجب على تصميم سقف أشباه الموصلات تحديد أنواع AMC المستهدفة واستراتيجية الفلتر. |
| تستخدم برامج التحكم في ESD ضوابط إدارية وتقنية محددة لمخاطر التفريغ الكهربائي الثابت. | معايير جمعية ESD | وينبغي إدراج إجراءات التأريض في السقف وإجراءات الخدمة في خطة التحكم الثابت. |
المعايير المرجعية
المعايير وملاحظات الوصول العام
المراجع التقنية أدناه مرفقة حتى يتمكن القراء من التحقق من المعايير المستخدمة في المقالة. بعض معايير ISO و SEMI و ANSI/ESD هي وثائق محمية بحقوق الطبع والنشر، لذلك قد تكون الصفحة الرسمية أو المعاينة العامة قابلة للعرض بحرية بينما قد يتطلب المعيار الكامل الشراء أو الوصول المأذون به.
- ISO 14644-1:2015 مرجع تصنيف جزيئات الغرف النظيفة المستخدم حيث تناقش المقالة التحكم في جزيئات ISO Class 5.
- ISO 14644-8:2022 معاينة عامة - مرجع تنظيف الهواء الكيميائي المستخدم حيث تناقش المقالة AMC والتركيز الكيميائي.
- سيمي F21 مرجع صناعة أشباه الموصلات المستخدم حيث تناقش المقالة تصنيف مستوى الملوثات الجزيئية في البيئات النظيفة.
- ANSI/ESD S20.20 نظرة عامة من ESDA - مرجع التحكم في ESD المستخدم حيث تناقش المقالة إجراءات الربط والتأريض والتحكم الكهربائي.
هل تخطط لسقف غرفة نظيفة أشباه الموصلات؟
يمكن لـ Wonclean دعم أنظمة سقف الغرف النظيفة وشبكات سقف FFU وسقوف الألومنيوم ولوحات الغرف النظيفة ومغلفات الغرف النظيفة الموحدة لمشاريع تصنيع أشباه الموصلات والدقة.
أسئلة متكررة
ما هو AMC في غرفة نظيفة أشباه الموصلات؟
AMC يعني التلوث الجزيئي في الهواء. يشير إلى الملوثات الكيميائية في الهواء ، مثل المركبات الحمضية أو الأساسية أو العضوية أو المرتبطة بالمواد الدوبانتية ، والتي قد تؤثر على الألواح أو البصريات أو المقاومة الضوئية أو الشبكات أو خطوات العملية الحساسة.
لماذا يكون سقف الغرف النظيفة مهمًا للتحكم في AMC؟
يحتوي السقف على وحدات FFU ووحدات الفلتر والأطباق ولوحات الوصول والأضواء وطرق الكابلات ومناطق الخدمة. يمكن لهذه العناصر إما تقليل AMC من خلال الترشيح ومراقبة المصدر ، أو إدخال ملوثات جزيئية إذا كانت المواد وإجراءات الصيانة محددة بشكل سيء.
هل يمكن للسقوف الألومنيوم المساعدة في التحكم الثابت؟
يمكن لشبكات السقف من الألومنيوم دعم تصميم التحكم الثابت عندما يتم ربطها كهربائيا والتحقق منها. المواد الموصلة وحدها ليست كافية. يحتاج السقف إلى مسار تثبيت مستمر وموثق.
هل فلاتر HEPA أو ULPA تزيل AMC؟
فلاتر HEPA و ULPA تستهدف الجسيمات. تتطلب الملوثات الجزيئية مراقبة المصدر وعند الاقتضاء الترشيح الكيميائي المختار لأنواع الملوثات المستهدفة.
استنتاج
بالنسبة لغرف نظيفة أشباه الموصلات، تصميم السقف هو قرار حماية العائد. يجب أن يجمع سقف الغرف النظيفة بين ترشيح الجسيمات ، ومراقبة مصدر AMC ، والترشيح الكيميائي ، والمواد المنخفضة الانبعاثات ، والوصول إلى الصيانة القابلة للمشي واستمرارية التحكم الثابت المحققة. عندما يتم تحديد هذه العناصر معًا ، يصبح السقف منصة هندسية مسيطرة عليها بدلاً من هيكل علوي سلبي.
