البنية التحتية للوصول إلى الغرف النظيفة: صندوق مرور نظيف ، باب الغرف النظيفة من الألومنيوم ، وأنظمة تقسيم الغرف النظيفة لمراقبة التلوث ISO / GMP

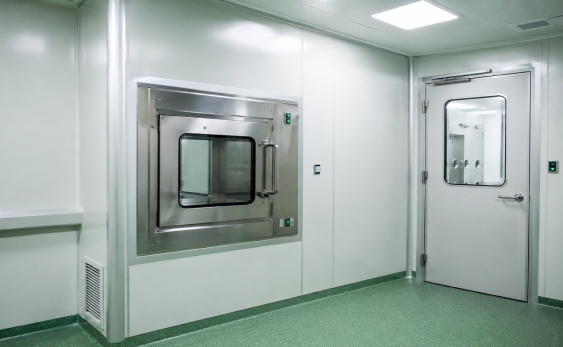

في مشاريع الغرف النظيفة للأدوية والأجهزة الطبية والتكنولوجيا الحيوية والإلكترونيات ، تعتمد مكافحة التلوث على أكثر من تصفية الهواء وحدها. يدعم Wonclean تخطيط الوصول إلى ISO / GMP عن طريق دمج نقل المواد صندوق تمرير نظيف مع مغلق باب غرفة نظيفة من الألومنيوم النظام والفلاش قسم غرفة نظيفة التخطيط ، ومساعدة فرق المشروع على تقليل التلوث المتقاطع ، واستقرار ضغط الغرفة ، وتقصير التثبيت في الموقع أثناء ترقية الغرف النظيفة الموحدة.
لماذا تولي مشاريع ISO/GMP المزيد من الاهتمام لمراقبة الوصول إلى الغرف النظيفة؟
وتولي مشاريع الغرف النظيفة ISO/GMP اهتماماً أكبر لمراقبة الوصول لأن التلوث غالباً ما يدخل من خلال نقاط الحركة بدلاً من خلال سطح الجدار نفسه. أبواب الموظفين ونوافذ نقل المواد وصناديق المرور وواجهات القسم هي مواقع عالية المخاطر حيث يمكن لتقلبات الضغط وتردد فتح الباب وسوء الختم أن يزعج توازن تدفق الهواء. يساعد نظام الوصول المتحكم في الغرفة النظيفة على الحفاظ على التحكم المستقر في الجسيمات مع دعم تدفق الإنتاج اليومي.
المسؤول ISO 14644 تصنيف الغرف النظيفة يركز الإطار على نظافة الهواء من خلال تركيز الجسيمات ، في حين أن الاتحاد الأوروبي توجيهات EudraLex GMP يضع تركيزا قويا على منع التلوث ومراقبة التصنيع النظيف. بالنسبة لفرق الهندسة ، يعني هذا أن الأبواب ومعدات النقل وجدران الغرف النظيفة وواجهات التكييف والتبريد والهواء والدوشات وصناديق المرور يجب تصميمها كطريق واحد متصل لمكافحة التلوث بدلا من مكونات منفصلة.
كيف يقلل صندوق المرور النظيف من مخاطر نقل المواد؟

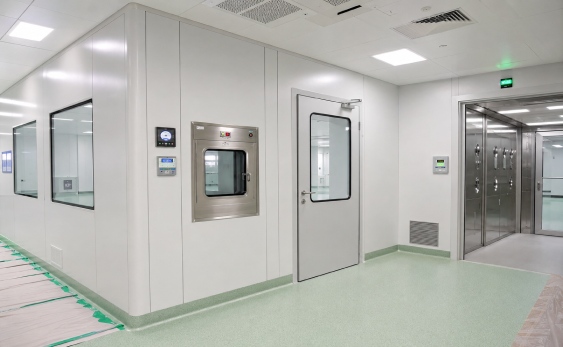

يقلل صندوق المرور النظيف من خطر نقل المواد عن طريق السماح للأدوات الصغيرة والعينات والوثائق والمواد المعبأة بالتنقل بين الغرف دون فتح باب الغرفة النظيفة الرئيسي. وهذا أمر مهم في مناطق ISO Class 7 و ISO Class 8 لأن كل فتح باب غير ضروري يمكن أن يزعج توازن الضغط ويدخل الجسيمات المحمولة في الهواء. يستخدم صندوق المرور المصمم بشكل جيد الأبواب المتداخلة والأسطح الداخلية الناعمة وسلوك النقل المسيطر عليه للحد من تبادل تدفق الهواء المباشر بين المناطق النظيفة والأقل نظافة.
بالنسبة لطرق الإنتاج ذات المخاطر العالية، يمكن تنسيق صندوق مرور ديناميكي مع تدفق الهواء المرشح بـ HEPA وتخطيط العادم المحلي أو الهواء العائد. لنقل المواد القياسية ، يمكن أن يدعم صندوق مرور ثابت الفصل بين الغرف المجاورة عندما يتم التحكم بالفعل في سلسلة الضغط بواسطة HVAC. في كلتا الحالتين ، يجب أن يتوافق مربع المرور مع سمك قسم الغرفة النظيفة ، ومفصل لوحة الجدار ، وبروتوكول التنظيف بحيث لا يصبح جيب تلوث مخفي.
ما الذي يجعل باب الغرفة النظيفة من الألومنيوم مهمًا لاستقرار الضغط؟
باب غرفة نظيفة من الألومنيوم مهم لأنه يعمل كنقطة وصول وحدود ضغط. في البيئات الخاضعة للسيطرة ، تؤثر مسطحة الباب ، وختم الإطار ، ومواءمة المفاصل ، وتدفق النافذة ، والختم السفلي جميعها على مدى الحفاظ على الضغط التفاضلي 10-15 Pa بين المناطق المجاورة. عندما تفتح الأبواب بشكل متكرر ، يجب أن يتعافى النظام بسرعة دون التسبب في تدفق الهواء العكسي إلى المناطق النظيفة.
مقارنة بالأبواب الصناعية العادية ، يجب أن يدعم باب الغرفة النظيفة المصمم خصيصا التنظيف السهل ، ومقاومة التآكل ، وقوة الإغلاق المستقرة ، والتوافق مع التحكم في التثبيت. بالنسبة لمرافق ISO / GMP ، يحتاج تصميم الباب أيضًا إلى النظر في اتصال دش الهواء ، وتدفق ملابس الموظفين ، ومتطلبات الخروج الطارئ ، ومواقع صندوق المرور. يمكن تنسيق أنظمة أبواب الغرف النظيفة من الألومنيوم Wonclean مع جدران الغرف النظيفة والنوافذ وواجهات السقف لتقليل تعديل الميدان أثناء التثبيت.
كيف يمكن لقسم الغرف النظيفة تحسين تقسيم المناطق وكفاءة التنظيف؟
تحسن تقسيم الغرف النظيفة تقسيم المناطق عن طريق فصل المناطق النظيفة وغرف العازلة والممرات وغرف الملابس وغرف الإنتاج إلى خطوات ضغط مسيطر عليها. في غرفة نظيفة وحدات، القسم ليس فقط لوحة جدار؛ هو الأساس للأبواب والنوافذ وصناديق المرور ونقاط الهواء العائدة والطرق الكهربائية وتنسيق تكييف الهواء والتبريد. عندما يتم تخطيط تخطيط القسم بشكل صحيح ، يمكن للغرفة النظيفة دعم تدفق موظفين أكثر سلاسة وتدفق المواد مع مخاطر عبور أقل.
يجب أن تستخدم أنظمة تقسيم الغرف النظيفة أسطح التنظيف والمفاصل المختومة وتفاصيل الزاوية النظيفة للحد من تراكم الغبار. بالنسبة لمشاريع ISO Class 7 / ISO Class 8 النموذجية، غالباً ما يتم التحكم في درجة الحرارة حوالي 20-24 درجة مئوية، والرطوبة النسبية حوالي 45-60٪، وفرق الضغط حوالي 10-15 Pa اعتماداً على مخاطر العملية. هذه المعلمات أسهل لتحقيق الاستقرار عندما يتم تصميم القسم والباب وصندوق المرور والسقف ونظام HVAC معًا.
ما هي المعايير التقنية التي يجب على المشترين مقارنتها قبل اختيار أنظمة الوصول؟
يجب على المشترين مقارنة أنظمة الوصول حسب الوظيفة والختم والصيانة وتأثير التحقق من الصحة بدلا من المظهر وحده. يعطي الجدول أدناه نظرة تقنية مبسطة لمكونات الوصول الرئيسية إلى الغرف النظيفة التي تؤثر على مكافحة التلوث والتشغيل اليومي.
| النظام | وظيفة | مواصفات نموذجية | الفوائد |
|---|---|---|---|
| صندوق تمرير نظيف | نقل المواد | نوع ثابت أو ديناميكي مترابط | يقلل من تردد فتح الباب |
| باب غرفة نظيفة من الألومنيوم | وصول الموظفين | شطف النافذة والإطار المختوم | يدعم استقرار الضغط |
| قسم غرفة نظيفة | فصل المنطقة | لوحة شطف مع المفاصل المختومة | يحسن التنظيف وتقسيم المناطق |
| تكييف الهواء والدش الهوائي | التحكم في تدفق الهواء | ISO 7: 60–90 ACH; ISO 8: 15–30 ACH | يدعم مكافحة التلوث |
كيف يمكن لـ Wonclean دعم التثبيت الأسرع واستعداد التحقق من الصحة؟
يدعم Wonclean تركيب أسرع من خلال تنسيق أقسام الغرف النظيفة والأبواب والنوافذ وصناديق المرور والدوش الهوائي وأنظمة السقف وواجهات التكييف والتبريد ونقاط التحكم الرقمية قبل وصول النظام إلى موقع المشروع. التصنيع المسبق للمصنع يقلل من كمية القطع والحفر والبناء الرطب المطلوبة داخل المنطقة الخاضعة للسيطرة. هذا يساعد أصحاب المشاريع على الحد من توليد الغبار وتقليل تعديل الميدان أثناء تجميع الغرف النظيفة.
بالنسبة للحماية المحلية من الفئة ISO 5 وغرف الإنتاج من الفئة ISO 7 ومناطق الخلفية من الفئة ISO 8، يجب أن تدعم البنية التحتية للوصول كل من النظافة وسير العمل. الهدف التقني ليس ببساطة تركيب المزيد من المكونات ، ولكن لجعل حركة الموظفين ونقل المواد واسترداد الضغط وروتينات التنظيف أسهل إدارة. هذا النهج مفيد بشكل خاص لمشاريع الأدوية والأجهزة الطبية والأغذية والتكنولوجيا الحيوية وشبه الموصلات والأدوات الدقيقة التي تتطلب جداول تشغيل قابلة للتنبؤ.
ساعد نظام الوصول Wonclean فريقنا على مواءمة صندوق المرور وأبواب الغرف النظيفة من الألومنيوم وجدران القسم قبل تركيب الموقع ، مما قلل من إعادة العمل الميداني وتحسين استرداد الضغط من فئة ISO 7 أثناء التحضير للتحقق من الصحة.
مدير هندسة المشروع، مشروع ترقية غرف نظيفة GMP
