كيف يمكن لغرفة نظيفة محمولة استخدام دش الهواء ومرشحات HEPA الغرفة النظيفة لنشر ISO / GMP أسرع؟
مشروع ISO / GMP سريع لا يمكن الاعتماد على لوحات الغرف وحدها. يحتاج إلى مسار منسق لمكافحة التلوث من دخول الموظفين إلى تدفق الهواء المرشح. تدعم Wonclean هذا النهج من خلال هندسة وحدات غرفة نظيفة محمولة تخطيط مع التحكم دش الهواء الوصول والمشروع المحدد فلاتر HEPA للغرف النظيفة متكاملة من خلال شبكات السقف FFU ، وألواح الجدران ، وصناديق المرور ، والأبواب ، وواجهات HVAC.
لماذا تتحرك مشاريع ISO / GMP نحو نشر غرف نظيفة محمولة؟
تتحرك مشاريع ISO / GMP نحو نشر غرف نظيفة محمولة لأن العديد من مرافق الأدوية والأجهزة الطبية وشبه الموصلات والأغذية والتكنولوجيا الحيوية والأدوات الدقيقة تحتاج إلى تركيب أنظف مع أقل تعطيل للموقع. يمكن للبناء التقليدي في الموقع تمديد الجداول الزمنية وتوليد الغبار وإنشاء المزيد من المتغيرات قبل التحقق من الصحة. استراتيجية الغرف النظيفة المحمولة تحول المزيد من العمل إلى التصنيع المسبق في المصنع ، مما يساعد فرق المشروع على تقصير وقت التثبيت مع الحفاظ على واجهات رئيسية أكثر قابلية للتنبؤ.
الهدف التقني ليس ببساطة نقل غرفة نظيفة أسرع. هو للحفاظ على التحكم في التلوث أثناء النقل والتركيب والتشغيل. المسؤول ISO 14644 تصنيف الغرف النظيفة يصنف الإطار الغرف النظيفة حسب تركيز الجسيمات المحمولة في الهواء ، في حين تتطلب مشاريع GMP التحكم العملي في تدفق الموظفين وتدفق المواد والوصول إلى التنظيف والاستقرار البيئي. بالنسبة لمشروع وحدات، يعني هذا أنه يجب تخطيط لوحة جدار الغرفة النظيفة، وشبكة سقف FFU، وترشيح HEPA، ودش الهواء، وصندوق المرور، وتسلسل الضغط كنظام واحد.

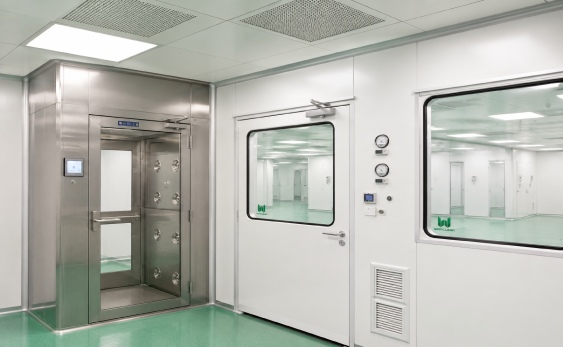

كيف يقلل دش الهواء من التلوث الناجم عن الموظفين؟
يقلل دش الهواء من التلوث الناجم عن الموظفين عن طريق إزالة الجسيمات الفضيحة من الملابس قبل أن يدخل المشغلون المنطقة الخاضعة للسيطرة. في مناطق خلفية ISO Class 8 و GMP Grade C/D ، تعد حركة الموظفين واحدة من أكثر مسارات التلوث شيوعا ، خاصة عندما يدخل المشغلون من غرف الملابس أو الممرات أو مناطق الدعم. يساعد دش الهواء الموضع بشكل صحيح على إنشاء نقطة انتقالية مسيطرة عليها قبل مساحة الإنتاج النظيفة.
يجب على المشترين تقييم دش الهواء من خلال تغطية تدفق الهواء ، وسلوك قفل الباب ، ووقت الدورة ، وموقع الفوهة ، والقدرة على التنظيف الداخلي ، والاتصال بتسلسل الضغط في الغرفة النظيفة. لا ينبغي معاملة دش الهواء كصندوق مستقل. يجب أن تنسق مع أبواب الغرف النظيفة وألواح الجدران والأرضيات والهواء العائد وتدفق عمل الموظفين. عندما يتم تطابق دش الهواء مع تخطيط الغرفة النظيفة المحمولة ، فإنه يساعد على تقليل نقل الجسيمات غير المسيطر عليها أثناء التشغيل اليومي.
ما الذي يجعل فلاتر HEPA للغرف النظيفة مهمة لأداء ISO Class 8؟
فلاتر HEPA للغرف النظيفة مهمة لأنها تدعم مباشرة إزالة الجسيمات واستقرار تدفق الهواء وأداء استعادة الغرفة. في غرفة نظيفة وحدات، غالبا ما يتم تنسيق تصفية HEPA من خلال وحدات FFU، أو صناديق تصفية محطة، أو نقاط تصفية مثبتة على السقف. بالنسبة لمشاريع الفئة ISO 8 ، قد يتم التخطيط لمعدلات تغيير الهواء الخلفية النموذجية حوالي 15-30 ساعة ، في حين أن مناطق الحماية المحلية ذات الدرجة العالية قد تتطلب تدفق هوائي أكثر كثافة اعتمادا على مخاطر العملية.
يعتمد أداء الفلتر أيضًا على كيفية تثبيت نظام السقف والألواح الفارغة والملف الجدراني وموازنة HVAC. يمكن لشبكة سقف الغرف النظيفة مع تنسيق 1200 × 1200 مم أو 1200 × 600 مم FFU المساعدة في تنظيم مواقع الفلتر والإضاءة والألواح الفارغة للسقف. إذا لم يتم إغلاق وحدات HEPA بشكل صحيح في واجهة السقف ، فإن تسرب التجاوز يمكن أن يقلل من القيمة العملية للترشيح حتى عندما يتم تحديد الفلتر نفسه بشكل صحيح.
كيف تدعم شبكة سقف الغرف النظيفة وأنظمة لوحة ساندويتش الغرف النظيفة تركيب أسرع؟
تدعم شبكة سقف الغرف النظيفة ونظام لوحة ساندويتش الغرف النظيفة تركيب أسرع عن طريق تحويل مظروف الغرف النظيفة إلى هيكل وحدات قابل للتكرار. بالنسبة لمشاريع النشر السريع، يجب أن يحمل نظام الجدران والسقف فلاتر وأضواء وأبواب ونوافذ وصناديق مرور وواجهات خدمة دون خلق فجوات يمكن تجنبها. عندما يتم تنسيق هذه المكونات مسبقا، يمكن لفرق الموقع تقليل القطع وإعادة العمل والتركيب الغبار.
يمكن اختيار نواة لوحة ساندويتش الغرفة النظيفة وفقًا لمخاطر المشروع وظروف التشغيل. غالبا ما يتم النظر في نواة الصوف الصخري وأكسيد المغنيسيوم حيث يهم أداء الحريق ، ويمكن أن يدعم عسل الألومنيوم المسطحة والصلابة الخفيفة الوزن ، ويمكن للبولي يوريثان المساعدة في العزل الحراري حيث يكون التحكم في درجة الحرارة مهمًا. بالنسبة للعديد من مرافق ISO / GMP ، يتم استخدام نطاق تشغيل مستقر من 20-24 درجة مئوية و 45-60٪ من الرطوبة النسبية كمرجع تصميم مشترك ، ولكن يجب أن يتبع المتطلبات النهائية خطة العملية والتحقق من الصحة.

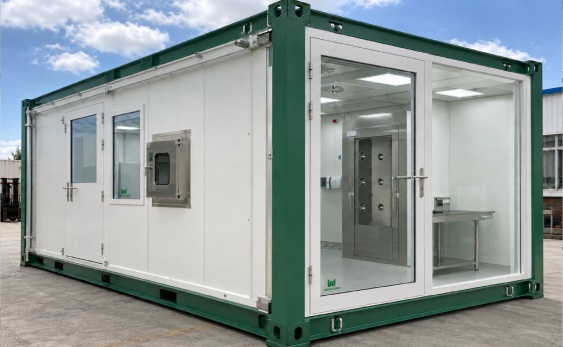

ما هي سيناريوهات الغرف النظيفة المحمولة التي تستفيد من تصميم مختبر الحاويات؟
تصميم مختبر الحاويات يفيد المشاريع التي تتطلب وضع في الهواء الطلق أو نقل أو توسيع سريع أو تسليم لمسافات طويلة. يمكن لمختبر وحدات قائم على الحاويات دمج الهيكل وتوجيه تكييف الهواء والتبريد والخدمات الكهربائية وألواح جدار الغرف النظيفة والأبواب والنوافذ وصناديق المرور ونقاط الترشيح قبل الشحن. وهذا مفيد للمناطق التي تكون فيها عمالة البناء المحلية محدودة، أو نوافذ التثبيت قصيرة، أو يجب نشر القدرة الإنتاجية على مراحل.
بالنسبة للنقل لمسافات طويلة ، يجب على هيكل الغرفة النظيفة مراعاة مقاومة الاهتزاز ، ونقاط الرفع ، وتركيب المعدات ، وحماية اللوحة ، وتسامحات اتصال الموقع. لا يزيل مختبر الحاويات الحاجة إلى التشغيل ؛ بدلاً من ذلك ، فإنه يساعد على تقليل متغيرات الموقع التي يمكن تجنبها قبل بدء التشغيل. عندما يتم تخطيط النظام الوحدي بشكل صحيح ، يمكن أن يدعم الطلب على النقل ، وتقليل نفايات الهدم ، والتوسع المستقبلي الأسرع.
ما هي المعايير التقنية التي يجب على المشترين مقارنتها قبل النشر؟
يجب على المشترين مقارنة أنظمة الغرف النظيفة المحمولة بواسطة وظيفة مكافحة التلوث ، وليس بأسماء المعدات وحدها. يربط التقييم الأكثر فائدة كل مكون بنتيجة مشروع قابلة للقياس مثل إزالة الجسيمات واستقرار الضغط وسرعة التثبيت والوصول إلى التنظيف والوصول إلى الصيانة واستعداد التحقق من الصحة.
| مكون النظام | وظيفة تقنية | مواصفات نموذجية | فوائد المشروع |
|---|---|---|---|
| غرفة نظيفة محمولة | مساحة سريعة التحكم | فئة ISO 8 / GMP C-D | عمل موقع أقصر |
| دش الهواء | إزالة جسيمات الموظفين | دورة الدخول المترابطة | طريق وصول أنظف |
| فلاتر HEPA للغرف النظيفة | التحكم في الجسيمات | ISO 8: 15–30 ACH | يدعم الاسترداد |
| شبكة السقف والألواح | مظرف وحدات | 1200 × 1200 / 1200 × 600 مم | إعادة العمل الميدانية أقل |
كيف يمكن لـ Wonclean تقليل الغبار وتكلفة العمالة وضغط الجدول الزمني؟
يمكن لـ Wonclean المساعدة في تقليل الغبار وتكلفة العمالة والضغط الجدولي عن طريق تنسيق التصنيع المسبق للمصنع مع هندسة الغرف النظيفة الموحدة قبل وصول النظام إلى موقع العمل. في مشروع غرفة نظيفة محمولة ، يمكن مراجعة لوحات الجدران ومواقع شبكة السقف ومواقع فلتر FFU أو HEPA وواجهات دش الهواء وصناديق المرور والأبواب والنوافذ ونقاط المراقبة الرقمية كحزمة واحدة. وهذا يقلل من خطر اكتشاف صراعات واجهة رئيسية أثناء التثبيت.
بالنسبة لتطبيقات ISO Class 8 / GMP Grade B / C / D ، يجب على فريق المشروع تأكيد أهداف سلسلة الضغط ، وغالبا ما تكون حوالي 10-15 Pa بين المناطق المجاورة ، جنبًا إلى جنب مع درجة الحرارة والرطوبة وتدفق الهواء ووصول الموظفين وطرق نقل المواد. هذا النهج المتكامل لا يحل محل عمل المؤهلات، لكنه يساعد فرق المشروع على دخول التشغيل مع عدد أقل من متغيرات البناء غير الخاضعة للرقابة.
