كيفية اختيار لوحات جدار غرفة نظيفة أشباه الموصلات: لوحات ساندويتش ، RockwoolCore ومراقبة الجسيمات

تحليل فني. لوحات جدارية أشباه الموصلات

كيفية اختيار لوحات الجدار للغرف النظيفة لشبه الموصلات: لوحات السندويتش ، نواة الصوف الصخري والتحكم في الجسيمات

يجب اختيار لوحات جدار الغرف النظيفة المقاومة للكيميائيات كنظام كامل: مادة السطح ، نواة لوحة الشطيرة ، تفاصيل الحافة ، الختم المشترك ، واجهات الأبواب / النافذة وتوافق التنظيف. بالنسبة لمصانع أشباه الموصلات ، يمكن أن يخلق اختيار لوحة خاطئة فخاخ الجسيمات ومخاطر التآكل ومشاكل التأهيل بعد فترة طويلة من اكتمال التثبيت.

لوحات جدار الغرف النظيفة لوحة ساندويتش الصوف الصخري غرفة نظيفة أشباه الموصلات باب غرفة نظيفة

سطحتطابق الطلاءات أو HPL إلى كيمياء التنظيف. النواةاختر الصوف الصخري أو عسل أو نواة أخرى حسب المخاطر. المفاصلحواف التحكم والفجوات وتوافق الختم. المؤهلاتوثيقة المواد وافتراضات التنظيف.

بالنسبة لغرف نظيفة أشباه الموصلات ، فإن لوحات الجدران ليست منتجات بناء ديكورية. إنها تشكل حدود تدفق الهواء ، وتسرب الضغط ، ومتانة التنظيف الكيميائي ، والمخاطر الكهربائية ، والوصول إلى الصيانة وسلوك الجسيمات. تبدأ عملية الاختيار الجيدة بمخاطر العملية ومواد التنظيف ، ثم تعود إلى مواد اللوحة والتفاصيل المشتركة.

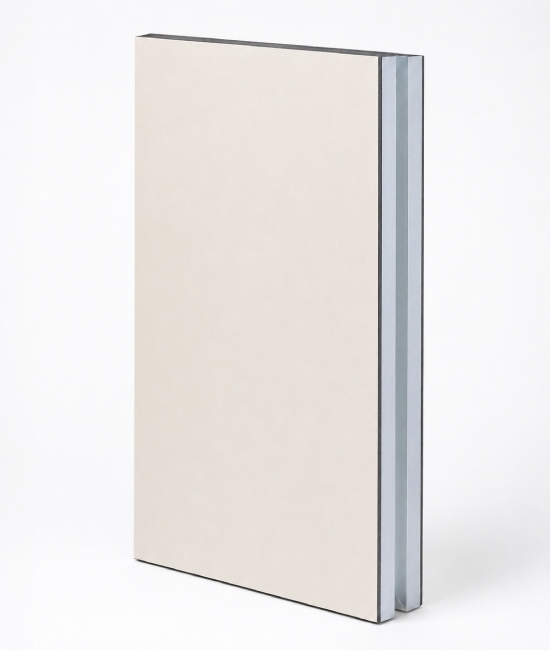

سطح لوحة جدار غرفة نظيفة HPL لتطبيقات غرف نظيفة أشباه الموصلات المقاومة للكيميائيات
طبقة سطحية مقاومة للكيميائيات. المتانة الكيميائية هي أساسا مسألة السطح والختم ، وليس فقط مسألة المواد الأساسية.

منطق الاختيار

ابدأ بكيمياء التنظيف والتعرض للعملية

لوحة الجدار الموصوفة على أنها مقاومة للكيميائيات لا تكون ذات معنى إلا عندما يتم تحديد المواد الكيميائية المتوقعة والتركيز ووقت الاتصال ودرجة الحرارة وتردد التنظيف. قد تشهد مناطق دعم أشباه الموصلات IPA أو الأحماض أو القلويات المخففة أو العوامل القائمة على البيروكسيد أو المنظفات القائمة على الأمونيوم أو البقايا المحددة للعملية. قد يفشل سطح اللوحة الذي ينجو من المسح العرضي تحت التعرض المتكرر.

ولهذا السبب، ينبغي مراجعة توافق المواد مقارنة بإجراءات تنظيف المشروع، وليس فقط بيان الكتيب العام. ASTM D543 يستخدم عادة كإطار مرجعي لتقييم البلاستيك المعرض للمفاعلات الكيميائية ، بينما ASTM D1308 غالبا ما يشار إلى تأثيرات المواد الكيميائية المنزلية على الطلاءات الواضحة والمصبغة. يجب على فرق المشروع أن تؤكد طريقة الاختبار الصحيحة مع مورد المواد والمالك.

يمكن تكوين أنظمة جدار الغرف النظيفة Wonclean مع أسطح الألواح المختلفة والنواة والملفات الشخصية ، ولكن يجب أن تحدد المواصفات دائماً عوامل التنظيف ومعايير القبول.

الاختيار الأساسي

Rockwool Core يدعم الحريق والصلابة واستقرار اللوحة

يتم حماية جوهر لوحة الشطيرة بواسطة جلود السطح وتصميم الحافة. غالبا ما يتم اختيار Rockwool عندما يكون سلوك الحريق والأداء الصوتي والصلابة والاستقرار الأبعاد مهمين. ليس السطح الذي يتواصل مع المواد الكيميائية التنظيفية. الطلاء أو HPL وجه وتفاصيل المفاصل المختومة القيام بهذه المهمة.

لاستخدام أشباه الموصلات ، يجب ربط القرار الأساسي بارتفاع الغرفة ، ومدى اللوحة ، وفتحات الأبواب / النافذة ، واستراتيجية الحريق ، وتأثير الصيانة ، والمعدات المثبتة على الجدار ، وتسامح تسرب الضغط. إذا انحنت اللوحة أو فتح المفصل ، يمكن أن تتعرض التحكم في الجسيمات للخطر حتى لو كان النواة نفسها مناسبة.

قرارات لوحة الجدار التي تؤثر على أداء غرف نظيفة أشباه الموصلات.
البند التصميم لماذا يهم فحص عملي
كيمياء السطح يسيطر على مقاومة عوامل التنظيف ومخلفات العملية. تحقق من إجراءات التنظيف والتركيز ووقت الاتصال.
المواد الأساسية يؤثر على استراتيجية الحريق والصلابة والمدى والاستقرار المثبت. مراجعة الصوف الصخري، أو عسل أو نواة بديلة حسب خطر الغرفة.
ملف تعريف مشترك الفجوات والحواف تجمع الجسيمات وبقايا التنظيف. حدد الانتقالات المغطاة والمغلقة والقابلة للتنظيف.
الافتتاحات الأبواب والنوافذ والممر يمكن أن تصبح مسارات التسرب. الإطارات الإحداثية، مواد الختم وتفاصيل سلسلة الضغط.

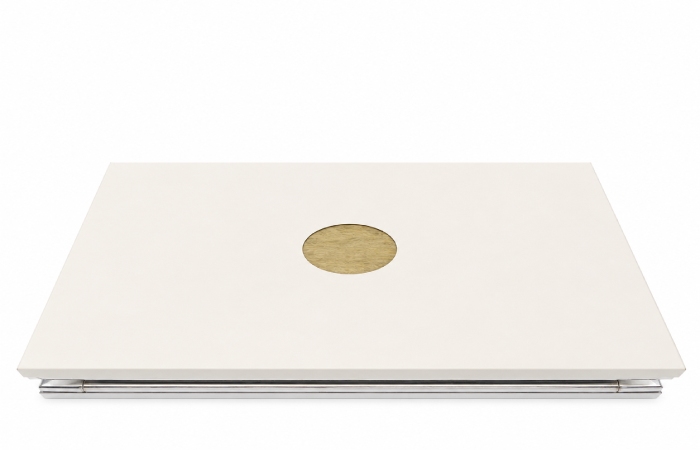

لوحة ساندويتش غرفة نظيفة Rockwool مع نافذة فحص النواة المرئية
رؤية جوهر روكوول. يدعم النواة أداء اللوحة ، في حين تحمي الجلود والحواف ومواد الختم سطح الغرفة النظيفة.

التحكم في الجسيمات

التحكم في الجسيمات يحدث في المفاصل والزوايا والواجهات

ISO 14644-1 تصنف الغرف النظيفة حسب تركيز الجسيمات المحمولة في الهواء ، ولكن تصميم لوحة الجدار يؤثر على مدى سهولة الحفاظ على استقرار هذه الأهداف. يمكن أن تصبح الأسطح المخدوشة والحواف المكشوفة ومواد الختم الخشنة والحواف والقطعات الفضيحة مصادر الجسيمات أو فخاخ التنظيف.

يجب أن يكون جدار الغرفة النظيفة مفصلاً لمسح الأسفل والتفتيش البصري. المفاصل المزروعة ، والمواد الختامية المتوافقة ، والزوايا المزروعة عند الحاجة ، وانتقالات الإطار السلسة والفتحات المدعومة بشكل صحيح أكثر أهمية من اختيار لوحة من خلال المادة الأساسية وحدها.

عندما تكون حساسية AMC عالية ، يجب أن تنظر مواصفات اللوحة أيضًا في خطر انبعاث المواد ومراقبة بقايا التنظيف. وهذا مهم بشكل خاص بالقرب من دعم الليثوغرافيا أو التعامل مع المواد الكيميائية أو مساحات القياس.

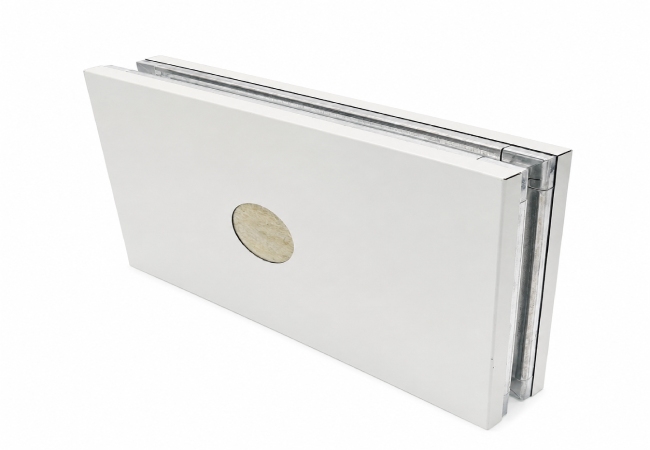

تفاصيل حافة لوحة جدار غرفة نظيفة Rockwool تظهر الجلد السطحي والبناء المشترك
الحافة والتفاصيل المشتركة. تؤثر هندسة المفاصل وحماية الجلد وتوافق الختم بشكل مباشر على قابلية التنظيف والتحكم في الجسيمات.

التأهيل الاستعداد

يجب أن يدعم اختيار اللوحة تأهيل الغرف النظيفة

ISO 14644-4 يعالج عملية تصميم الغرف النظيفة والبناء وبدء التشغيل. بالنسبة لألواح الجدران ، يعني ذلك أن سجل المواد والتخطيط والتفاصيل المشتركة والاختراقات وفحوصات التثبيت يجب أن تكون قابلة للتتبع قبل بدء التشغيل.

ISO 14644-3 يدعم طرق اختبار الغرف النظيفة المستخدمة أثناء التحقق. ألواح الجدران ليست العامل الوحيد في نتائج الاختبار ، ولكن مسارات التسرب والانتقالات الخشنة والأسطح الصعبة التنظيف يمكن أن تجعل التصنيف والاسترداد أكثر صعوبة في الحفاظ عليها.

بالنسبة لمشاريع Wonclean ، يجب مراجعة حزمة لوحة الجدار مع الأبواب والنوافذ وصناديق المرور وواجهات السقف والرسومات المتسلسلة للضغط ، لأن هذه الواجهات هي المكان الذي تظهر فيه العديد من عيوب التثبيت.

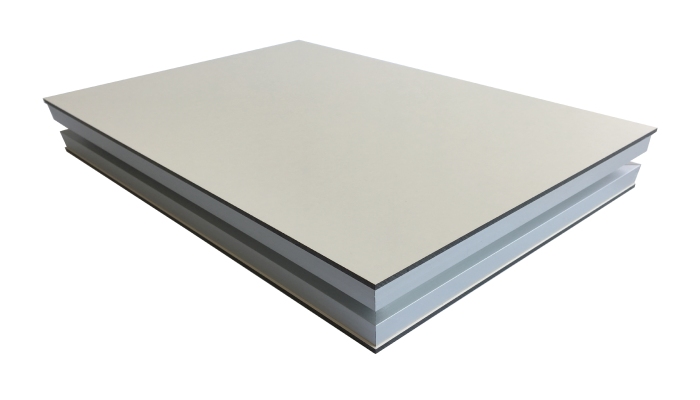

حافة لوحة جدار غرفة نظيفة HPL وتفاصيل السطح لتصميم غرفة نظيفة مقاومة للكيميائيات
جودة السطح والحافة. يجب اقتران الأسطح المغطاة أو HPL مع الحواف المحمية وتفاصيل البناء القابلة للتنظيف.

التحقق من الحقائق التقنية

حقائق مدعومة من المصدر المستخدمة في هذه المقالة

الحقيقة المستخدمة المصدر آثار التصميم
ويستند تصنيف الغرف النظيفة إلى تركيز الجسيمات المحمولة في الهواء. ISO 14644-1 يجب ألا تخلق لوحات الجدران فخاخ الجسيمات أو نقاط التسرب التي يمكن تجنبها.
يجب أن يربط تصميم الغرف النظيفة المتطلبات والبناء والبدء في التشغيل. ISO 14644-4 يجب توثيق مواد الألواح والمفاصل والفتحات قبل التشغيل.
تشمل طرق اختبار الغرف النظيفة اختبارات الجسيمات والأداء الداعم. ISO 14644-3 يجب حل تسرب مظروف الجدران والقدرة على التنظيف قبل الاختبار.
وينبغي تقييم التوافق الكيميائي باستخدام كواشف محددة وظروف التعرض. ASTM D543 يجب تحديد عوامل التنظيف والتركيز ووقت التعرض لاختيار اللوحة.

المعايير المرجعية

المعايير المرجعية وملاحظات الوصول العام

  • ISO 14644-1صفحة ISO الرسمية لتصنيف نظافة الهواء في الغرف النظيفة حسب تركيز الجسيمات.
  • ISO 14644-4صفحة ISO الرسمية لتصميم الغرف النظيفة والبناء وبدء التشغيل.
  • ISO 14644-3صفحة ISO الرسمية لطرق اختبار الغرف النظيفة.
  • ASTM D543صفحة ASTM الرسمية لتقييم البلاستيك تحت التعرض للمفاعلات الكيميائية.
  • ASTM D1308صفحة ASTM الرسمية لمقاومة الطلاء للمواد الكيميائية المنزلية. قد يتطلب النص القياسي الكامل شراء أو الوصول المصرح به.

أسئلة متكررة

أسئلة شائعة عن لوحة جدار غرفة نظيفة

هل لوحات الغرف النظيفة الصوفية مقاومة للمواد الكيميائية؟

تعتمد المقاومة الكيميائية بشكل رئيسي على السطح المكشوف أو الطلاء أو وجه HPL ، بالإضافة إلى مواد الختم وتفاصيل المفاصل. يدعم جوهر الصوف الصخري هيكل اللوحة وأهداف التصميم المتعلقة بالحريق ولكن لا ينبغي معاملتها كطبقة اتصال كيميائية.

ما هو سطح لوحة الجدار الأفضل لغرف نظيفة أشباه الموصلات؟

يعتمد أفضل سطح على كيمياء التنظيف ومخاطر التآكل وحساسية AMC واستراتيجية ESD واحتياجات التفتيش البصري. يمكن أن تكون خيارات HPL والفولاذ المغطى والصدأ مناسبة في مناطق مختلفة.

لماذا مفاصل لوحة الجدار مهمة جدا؟

المفاصل والقطعات والاختراقات هي مواقع شائعة للفجوات والحافة وعيوب الختم. ويمكن أن تجمع هذه الجسيمات أو تحتفظ بالبقايا أو تخلق مسارات تسرب الضغط.

ما هي الوثائق التي يجب إعدادها لتأهيل لوحة الجدار؟

إعداد سجلات مواد اللوحة ومواصفات النواة والسطح ورسومات التخطيط والتفاصيل المشتركة وبيانات الختم ومراجعة توافق التنظيف وسجلات فحص التثبيت ورسومات الواجهة للأبواب والنوافذ والسقوف.

Wonclean هندسة ملاحظة

حدد اللوحة كجزء من مظروف الغرف النظيفة

يجب اختيار لوحة جدار غرفة نظيفة أشباه الموصلات مع السقف والأبواب والنوافذ والممرات وتسلسل الضغط وإجراءات التنظيف. عادة ما تؤدي معالجة لوحة الجدار كمنتج بناء مستقل إلى فجوات بين قابلية التنظيف والتحكم في الجسيمات وواقع التثبيت.
