دليل نشر غرف نظيفة أشباه الموصلات الجاهزة: من غرف نظيفة جاهزة إلى ACH وتقسيم الضغط

دليل النشر التقني غرفة نظيفة أشباه الموصلات

دليل نشر غرف نظيفة أشباه الموصلات الجاهزة: من غرف نظيفة جاهزة إلى ACH وتقسيم الضغط

يمكن لغرفة نظيفة مسبقة الصنع تقصير جداول مشروع أشباه الموصلات ، ولكن لا يزال يتعين تصميمها وتركيبها وتأهيلها كغلاف غرفة نظيفة مسيطر عليها. الأسئلة الحرجة ليست فقط سرعة اللوحة وتسليم الوحدات. إنها مسار تدفق الهواء ، افتراضات ACH ، تقسيم الضغط ، التحكم في التسرب والاستعداد للتحقق.

غرفة نظيفة جاهزة غرفة نظيفة أشباه الموصلات تقسيم الضغط مظروف غرفة نظيفة

الجاهزةبناء واجهات جدار وسقف وخدمة قابلة للتكرار. ACHاستخدم تغييرات الهواء كمدخلات التصميم ، وليس كدليل على الفئة. الضغطحدد مسارات التسلسل والتسرب من غرفة إلى غرفة. بدء التشغيلخطة فحص أسلوب IQ / OQ قبل شحن الألواح.

بالنسبة لمرافق أشباه الموصلات ، فإن التصنيع المسبق مفيد عندما يتم التعامل مع حزمة الغرف النظيفة كنظام مسيطر عليه: يجب أن تتناسب مفاصل الألواح ، وعودة الأرضية المرتفعة ، وإمدادات FFU أو AHU ، وتسلسل الضغط ، وقفل الأبواب ، واختراقات الخدمة وسجلات التشغيل كلها بنفس نية التصميم.

دليل نشر غرف نظيفة أشباه الموصلات الجاهزة: من غرف نظيفة جاهزة إلى ACH وتقسيم الضغط

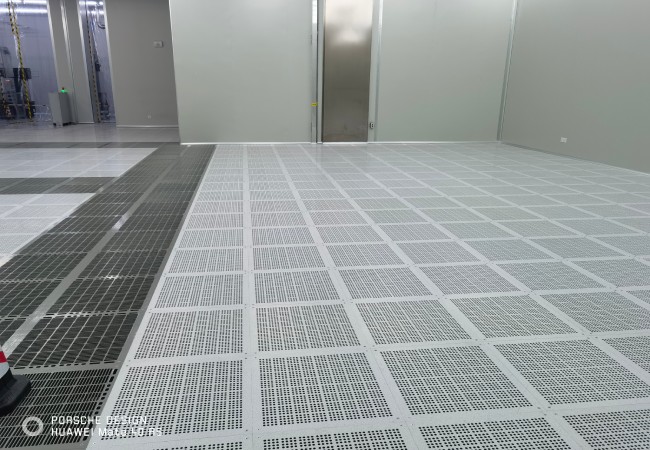

منطقة غرفة نظيفة بعد تركيب المظروف. يجب تنسيق خدمات الأرضيات والأبواب والألواح الجدرانية والسقف المرتفعة قبل التوازن النهائي.

منطق النشر

السرعة الجاهزة تعمل فقط عندما يتم تجميد الواجهات في وقت مبكر

الغرفة النظيفة الجاهزة لا تزيل أعمال التصميم. يحرك الكثير من التنسيق في وقت سابق. يجب على أصحاب أشباه الموصلات تجميد أهداف تصنيف الغرف ، وحمولات الحرارة للأدوات ، وحساسية AMC ، وعادم العملية ، واستراتيجية العودة إلى الهواء ، واختراقات الخدمة وطرق الوصول قبل تصنيع حزمة الجدار والسقف.

ISO 14644-4 يعالج تصميم الغرف النظيفة والبناء وبدء التشغيل. بالنسبة للغرف النظيفة الجاهزة، يعني هذا أنه يجب مراجعة رسومات الوحدات، وارتفاعات الألواح، وشبكات السقف، وجداول الأبواب ومسؤوليات التشغيل كحزمة واحدة، وليس كصفقات بناء منفصلة.

يمكن لـ Wonclean تنسيق جدران الغرف النظيفة ونظم السقف والأبواب والنوافذ وواجهات المرور بحيث يقلل الجزء المبني في المصنع من عدم اليقين في الموقع بدلاً من إنشاء إعادة تصميم مخفية.

ACH وتدفق الهواء

ACH هو مدخل تصميم ، وليس ضمان فئة الغرف النظيفة

تغييرات الهواء في الساعة تساعد حجم تدفق الهواء الإمداد، ولكن ACH وحده لا يثبت نظافة ISO. يمكن أن تفشل غرفة ذات ACH عالية إذا تم حظر مسارات العودة ، أو مصادر الجسيمات غير مسيطرة عليها ، أو تسرب الفلاتر ، أو انقطاع تدفق الهواء من الإمداد إلى العودة.

ISO 14644-1 تصنيف الغرف النظيفة حسب تركيز الجسيمات المحمولة في الهواء. ISO 14644-3 يغطي طرق الاختبار التي تدعم التحقق ، بما في ذلك تدفق الهواء وفرق الضغط واختبارات تسرب نظام الفلتر المثبت. بالنسبة لغرفة أشباه الموصلات الجاهزة، فإن الهدف العملي هو جعل تغطية ACH و FFU ومسار العودة قابلة للقياس بعد التثبيت.

فحص النشر الذي يربط تصميم الغرف النظيفة الجاهزة بتأهيل الموقع.
البند لماذا يهم فحص الموقع
افتراض ACH يحدد قدرة تدفق الهواء ولكن ليس فئة الجسيمات بحد ذاتها. قياس حجم الإمداد واسترداد الغرفة ونتائج الجسيمات.
مسار العودة يسيطر على نمط مسح واستقرار الضغط. تحقق من الأرضية المرتفعة أو العودة إلى الجدار أو رصيد فتح العودة المنخفض.
تركيب الفلتر التسريبات يمكن أن تتجاوز توصيل الهواء النظيف. قم باختبار تسرب الفلتر المثبت حيث يتم تحديده.
التحكم في الباب والتسرب التسرب غير المسيطر عليه يكسر سلسلة الضغط. تحقق من ختمات الأبواب والقفلات وفتحات النقل.

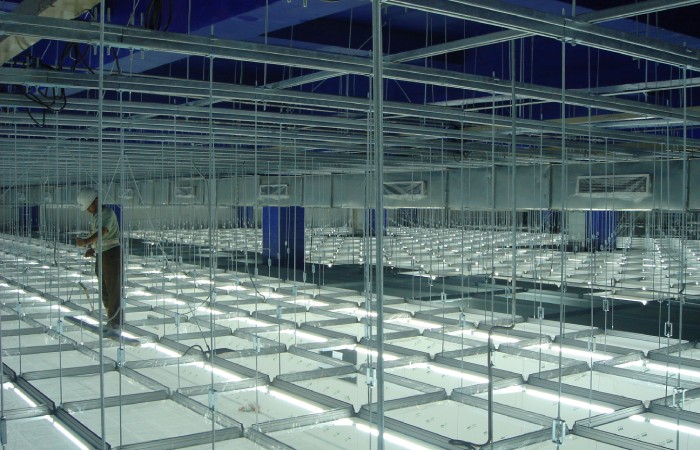

شبكة خدمة سقف الغرف النظيفة شبه الموصلات الجاهزة المثبتة فوق لوحات الغرف النظيفة
تنسيق شبكة السقف والخدمات. يجب على نشر غرف نظيفة مسبقة التجهيز قفل مواقع FFU والإضاءة والمعلقات والوصول إلى الخدمة قبل تركيب الموقع.

تقسيم الضغط

يجب أن يتطابق تقسيم الضغط مع مخاطر الأداة وتدفق الناس

تقسيم الضغط ليس سهمًا زخرفيًا على تخطيط. إنها علاقة تسيطر عليها التسرب بين الغرف والممرات وأقفال الهواء ومساحات دعم العمليات ومطاردات المرافق. غالبا ما تتطلب مرافق أشباه الموصلات ضغطا إيجابيا لحماية الجسيمات ، ولكن قد تتطلب غرف العادم المحلية أو معالجة المواد الكيميائية أو غرف الدعم الخطرة استراتيجية مختلفة.

لذلك يجب على غرفة نظيفة مسبقة التحضير تحديد نقاط الضغط، وقفل الأبواب، ونوافذ النقل، وتدفق الهواء العائد، وتعويضات العادم وحدود الإنذار قبل وصول الوحدة إلى الموقع. إذا تركت هذه حتى التشغيل، قد يحتاج المشروع إلى اختراقات الجدران أو تغييرات التوازن التي تهزم ميزة السرعة.

بالنسبة لمناطق الإنتاج ذات أدوات عملية حساسة، يجب أن يشمل استعراض تقسيم الضغط طرق الصيانة. يمكن لفني الخدمة الذي يفتح لوحة أو باب أو بلاط أرضية مرتفعة تغيير التسلسل مؤقتا إذا لم يتم النظر في استراتيجية الوصول.

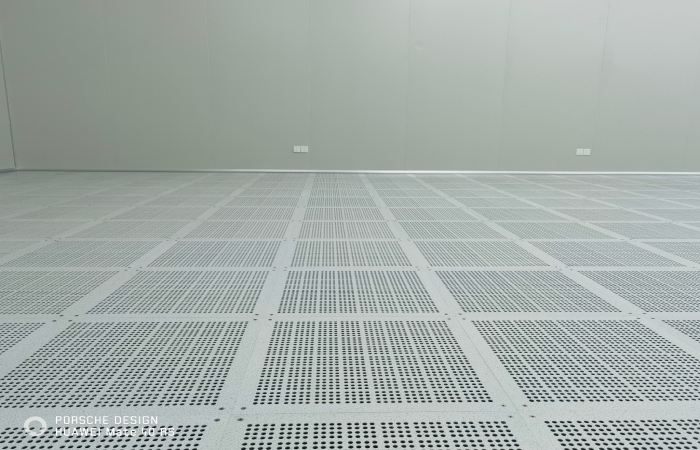

غرفة نظيفة أشباه الموصلات رفعت تفاصيل أرضية العودة لتقسيم تدفق الهواء والتحكم في الضغط
إعادة تفاصيل تدفق الهواء. تؤثر أرضيات العودة المرتفعة وعودات الجدران على فعالية ACH واستقرار الضغط وسلوك استعادة الغرف النظيفة.

الاستعداد للبدء

التصنيع المسبق المصنع يجب تغذية مؤهلات الموقع

أفضل حزم الغرف النظيفة الجاهزة تترك المصنع مع رسومات قابلة للتتبع ومنطق التثبيت الذي يدعم تأهيل الموقع. وتشمل السجلات الموصى بها بيانات المواد، وتخطيط اللوحة، ورسومات شبكة السقف، وجدول FFU، وتفاصيل الأبواب والنافذة، وبيانات الطقم والختم، وقائمة الاختراق، وقائمة الواجهات الكهربائية ونقاط التفتيش.

عند بدء تشغيل الموقع ، يجب على الفرق تأكيد التثبيت المادي قبل مطاردة نتائج اختبار الغرف النظيفة: يجب التحقق من تلف اللوحة ، التشطيب المفصل ، أرجحة الباب ، سلوك القفل ، تسوية السقف ، مقاعد الفلتر ، حجم تدفق الهواء ، ضغط الغرفة واتجاه الاسترداد في تسلسل مسيطر عليه.

ISO 14644-16 يعالج كفاءة الطاقة في الغرف النظيفة. بالنسبة لغرف نظيفة أشباه الموصلات ، يمكن للتنسيق المبكر لتدفق الهواء والضغط تقليل الحاجة إلى تعويض التسرب بقوة المروحة الزائدة.

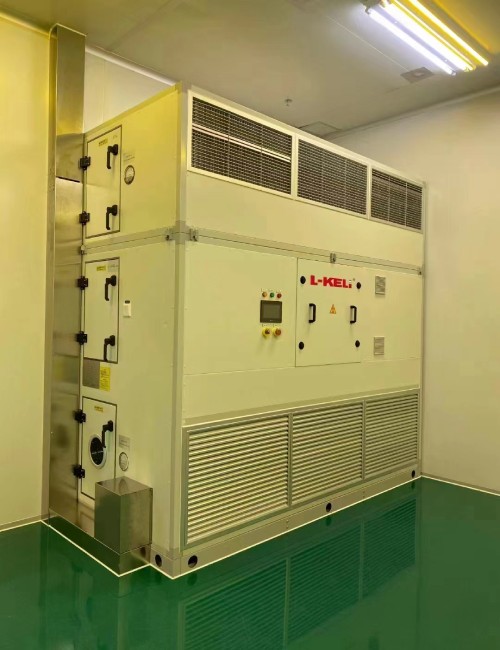

وحدة معالجة الهواء في الغرف النظيفة المستخدمة للتحكم في ACH وتقسيم الضغط في نشر الغرف النظيفة الجاهزة
معالجة الهواء ومراقبة ACH. يجب دمج قدرة تدفق الهواء ومخاطفات التوازن والتحكم في الضغط مع المغلف الجاهز.

التحقق من الحقائق التقنية

حقائق مدعومة من المصدر المستخدمة في هذه المقالة

الحقيقة المستخدمة المصدر آثار النشر
تعتمد فئة الغرف النظيفة على تركيز الجسيمات المحمولة في الهواء ، وليس ACH وحدها. ISO 14644-1 يجب التحقق من ACH مع اختبار الجسيمات وسلوك تدفق الهواء.
ويشمل اختبار الغرف النظيفة تدفق الهواء وفرق الضغط وطرق تسرب نظام الفلتر المثبت. ISO 14644-3 يجب أن تكون الواجهات الجاهزة جاهزة لاختبارات الموقع القابلة للقياس.
يجب ربط تصميم الغرف النظيفة والبناء وبدء التشغيل. ISO 14644-4 يجب على التصنيع المسبق للمصنع الحفاظ على نية التصميم الموثقة.
تعتمد الغرف النظيفة الفعالة في استخدام الطاقة على الطلب على تدفق الهواء المتحكم فيه والحد من التسرب. ISO 14644-16 لا يجب أن تعتمد تقسيم الضغط على طاقة المروحة الزائدة لإخفاء التسربات.

المعايير المرجعية

المعايير المرجعية وملاحظات الوصول العام

  • ISO 14644-1صفحة ISO الرسمية لتصنيف نظافة الهواء في الغرف النظيفة حسب تركيز الجسيمات.
  • ISO 14644-3صفحة ISO الرسمية لطرق اختبار الغرف النظيفة.
  • ISO 14644-4صفحة ISO الرسمية لتصميم الغرف النظيفة والبناء وبدء التشغيل.
  • ISO 14644-16صفحة ISO الرسمية لكفاءة الطاقة في الغرف النظيفة. قد يتطلب نص ISO الكامل شراء أو وصول مصرح به.

أسئلة متكررة

الأسئلة الشائعة عن غرف نظيفة أشباه الموصلات الجاهزة

هل تلبي غرفة نظيفة جاهزة تلقائياً فئة ISO؟

لا. تحسن التصنيع المسبق مراقبة البناء، ولكن لا يزال يجب التحقق من فئة ISO عن طريق اختبار الجسيمات في ظل حالة الاحتلال المتفق عليها وظروف التشغيل.

هل يكفي ACH لحجم غرفة نظيفة أشباه الموصلات؟

ACH مفيد، ولكن يجب أن تكون مقترنة مع نمط تدفق الهواء، مسار العودة، الحمل الحراري، التحكم في مصدر الجسيمات، اختيار الفلتر، تخطيط الأداة وتقسيم الضغط.

ما الذي يجب إصلاحه قبل إنتاج الغرف النظيفة الجاهزة؟

إصلاح تصميم الغرفة ، هدف ISO ، شبكة السقف ، استراتيجية FFU أو AHU ، جدول الأبواب ، اختراقات الخدمة ، سلسلة الضغط ، واجهات المواد ومسؤوليات اختبار التشغيل.

لماذا يهم تقسيم الضغط في النشر الجاهز؟

لأن مفاصل اللوحة والأبواب والعوائد وفتحات النقل وتعويضات العادم مدمجة في الحزمة. إذا تم تصحيح تقسيم الضغط في وقت متأخر ، فإن إعادة تصميم الموقع يمكن أن يمحو ميزة جدول التصنيع المسبق.

Wonclean هندسة ملاحظة

تعامل الجاهزة كنظام جاهز للتأهيل

غرفة نظيفة شبه موصلات مسبقة الصنع الناجحة ليست مجرد تركيب لوحة جدارية أسرع. إنه نظام منسق للتحكم في الغلاف وتدفق الهواء والضغط يصل مع عدد أقل من المجهولين ومسؤوليات تشغيل أوضح.

مراجع Wonclean مفيدة: غرفة نظيفة وحدات, نظام سقف الغرف النظيفة, وحدة فلتر المروحة, اتصل بـ Wonclean.
